AIR CONDITIONING: BLOWER UNIT: INSTALLATION
INSTALLATION
1. INSTALL BLOWER UNIT ASSEMBLY

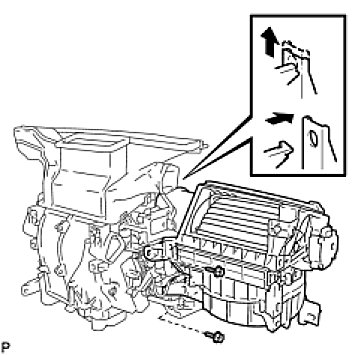

(a) Install the 2 screws and blower unit as shown in the illustration.
2. INSTALL INSTRUMENT PANEL REINFORCEMENT Installation
3. INSTALL COOLER UNIT DRAIN HOSE Installation
4. INSTALL MAIN BODY ECU (DRIVER SIDE J/B) Installation
5. INSTALL INSTRUMENT PANEL SIDE BRACKET Installation
6. INSTALL STEERING COLUMN ASSEMBLY Installation
7. INSTALL STEERING INTERMEDIATE SHAFT ASSEMBLY Installation
8. INSTALL STEERING COLUMN HOLE COVER Installation
9. INSTALL ECM Service and Repair
10. INSTALL NO. 1 INSTRUMENT PANEL BRACE MOUNTING BRACKET Installation
11. INSTALL NO. 1 AIR DUCT Installation
12. INSTALL NO. 2 AIR DUCT Installation
13. INSTALL REAR NO. 1 AIR DUCT Installation
14. INSTALL REAR NO. 2 AIR DUCT Installation
15. INSTALL NO. 1 HEATER TO REGISTER DUCT Installation
16. INSTALL NO. 2 HEATER TO REGISTER DUCT Installation
17. INSTALL INSTRUMENT PANEL SUB-ASSEMBLY Installation
18. CONNECT PASSENGER AIRBAG CONNECTOR Installation
19. INSTALL INSTRUMENT PANEL FINISH PANEL END LH Installation
20. INSTALL ASSIST GRIP RETAINER RH Installation
21. INSTALL ASSIST GRIP RETAINER LH Installation
22. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY Installation
23. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY Installation
24. INSTALL NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY Installation
25. INSTALL NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY Installation
26. INSTALL INSTRUMENT PANEL LOWER FINISH PANEL SUB-ASSEMBLY RH Installation
27. INSTALL GLOVE COMPARTMENT DOOR ASSEMBLY Installation
28. INSTALL COMBINATION METER ASSEMBLY Installation
29. INSTALL INSTRUMENT CLUSTER FINISH PANEL Installation
30. INSTALL LOWER INSTRUMENT PANEL LH Installation
31. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH Installation
32. INSTALL INSTRUMENT PANEL FINISH PLATE Installation
33. CONNECT HOOD LOCK CONTROL LEVER SUB-ASSEMBLY Installation
34. INSTALL NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY Installation
35. INSTALL INSTRUMENT LOWER COVER SUB-ASSEMBLY Installation
36. INSTALL CONSOLE UPPER PANEL NO. 1 GARNISH Installation
37. INSTALL FRONT CONSOLE BOX Installation
38. INSTALL BOX BOTTOM MAT Installation
39. INSTALL CONSOLE UPPER REAR PANEL SUB-ASSEMBLY Installation
40. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for Manual Transmission) Installation
41. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for 4WD) Installation
42. INSTALL PARKING BRAKE HOLE COVER SUB-ASSEMBLY Installation
43. INSTALL RADIO RECEIVER ASSEMBLY Installation
44. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY Installation
45. INSTALL INSTRUMENT PANEL GARNISH LH Installation
46. INSTALL INSTRUMENT PANEL GARNISH RH Installation
47. INSTALL FRONT PILLAR GARNISH RH Installation
48. INSTALL FRONT PILLAR GARNISH LH Installation
49. INSTALL ASSIST GRIP ASSEMBLY Installation
50. INSTALL ASSIST GRIP PLUG Installation
51. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH Installation
52. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH Installation
53. INSTALL COWL SIDE TRIM BOARD RH Installation
54. INSTALL COWL SIDE TRIM BOARD LH Installation
55. INSTALL FOOTREST CLIP Installation
56. INSTALL FRONT FLOOR FOOTREST Installation
57. INSTALL FRONT DOOR SCUFF PLATE RH Installation
58. INSTALL FRONT DOOR SCUFF PLATE LH Installation
59. INSTALL COMBINATION SWITCH ASSEMBLY Installation
60. INSTALL UPPER STEERING COLUMN COVER Installation
61. INSTALL LOWER STEERING COLUMN COVER Installation
62. INSTALL STEERING WHEEL ASSEMBLY Installation
63. INSTALL STEERING PAD Installation
64. INSTALL LOWER NO. 2 STEERING WHEEL COVER Installation
65. INSTALL LOWER NO. 3 STEERING WHEEL COVER Installation
66. CONNECT HEATER WATER OUTLET HOSE A (FROM HEATER UNIT) Installation
67. CONNECT HEATER INLET WATER HOSE Installation
68. INSTALL COOLER REFRIGERANT LIQUID PIPE A Installation
69. INSTALL COOLER REFRIGERANT SUCTION PIPE A Installation
70. INSTALL COWL TOP VENTILATOR LOUVER LH Installation
71. INSTALL COWL TOP VENTILATOR LOUVER RH Installation
72. INSTALL COWL TOP VENTILATOR LOUVER ASSEMBLY Installation
73. INSTALL FRONT FENDER SIDE PANEL UPPER LH Installation
74. INSTALL FRONT FENDER SIDE PANEL UPPER RH Installation
75. INSTALL ANTENNA ORNAMENT Installation
76. INSTALL ROOF ANTENNA POLE SUB-ASSEMBLY Installation
77. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH Installation
78. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH (CENTER SIDE) Installation
79. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH Installation
80. INSTALL WINDSHIELD WIPER ARM COVER Installation
81. ADD ENGINE COOLANT Service and Repair
82. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Torque: 3.9 Nm (40 kgf-cm, 35 in-lbf)
83. CHECK SRS WARNING LIGHT
Diagnosis System
84. CHARGE REFRIGERANT Service and Repair
85. WARM UP ENGINE Service and Repair
86. CHECK FOR ENGINE COOLANT LEAK Service and Repair
87. CHECK FOR REFRIGERANT LEAK Service and Repair
88. POSITION FRONT WHEELS FACING STRAIGHT AHEAD
