Taillight Circuit
Taillight CircuitDESCRIPTION
When the light control switch, located on the headlight dimmer switch, is turned to the TAIL position, the front position lights, front marker lights, rear taillights and license plate light(s) illuminate.

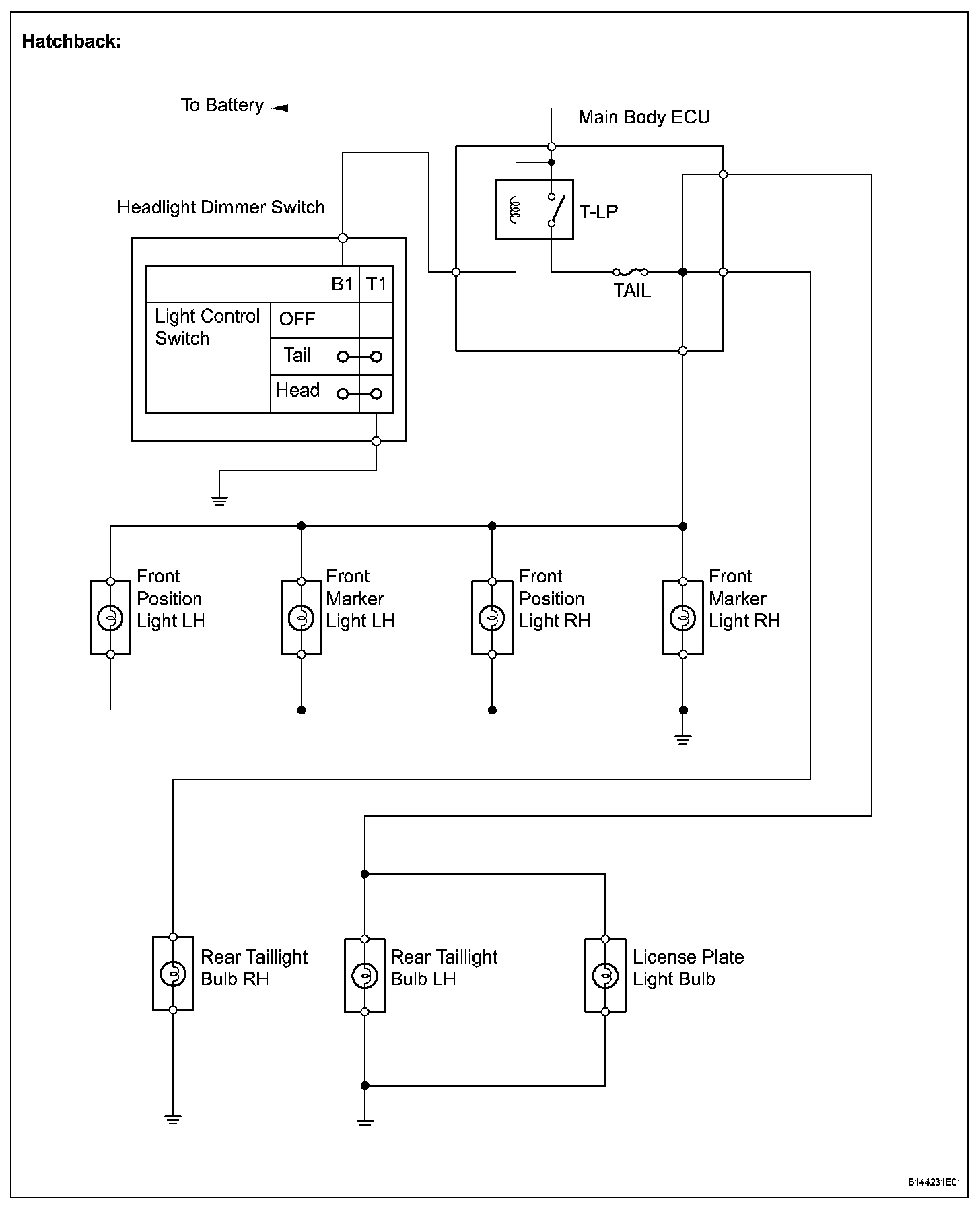

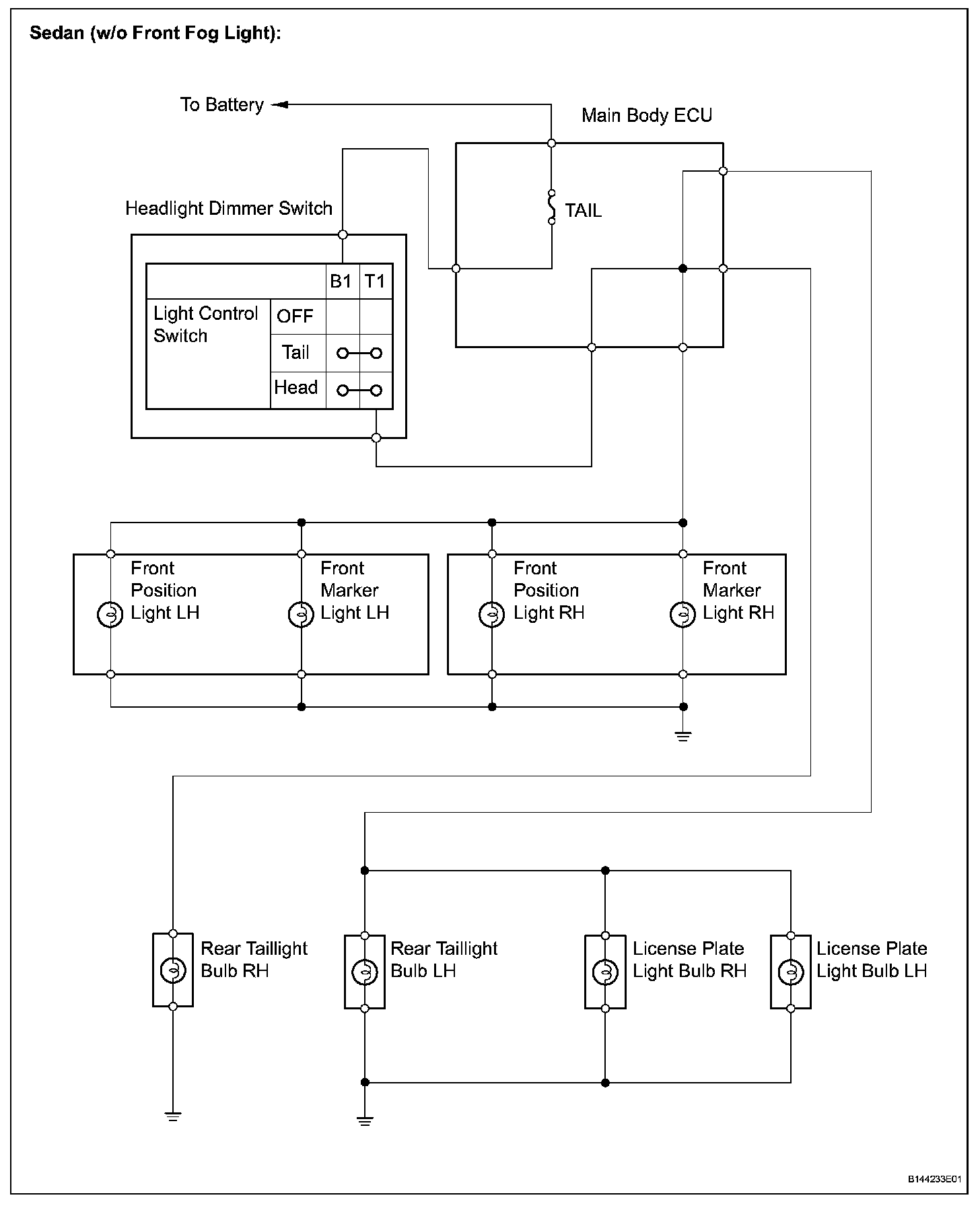

Wiring Diagram:
Wiring Diagram:
Wiring Diagram:
Step 1-3:

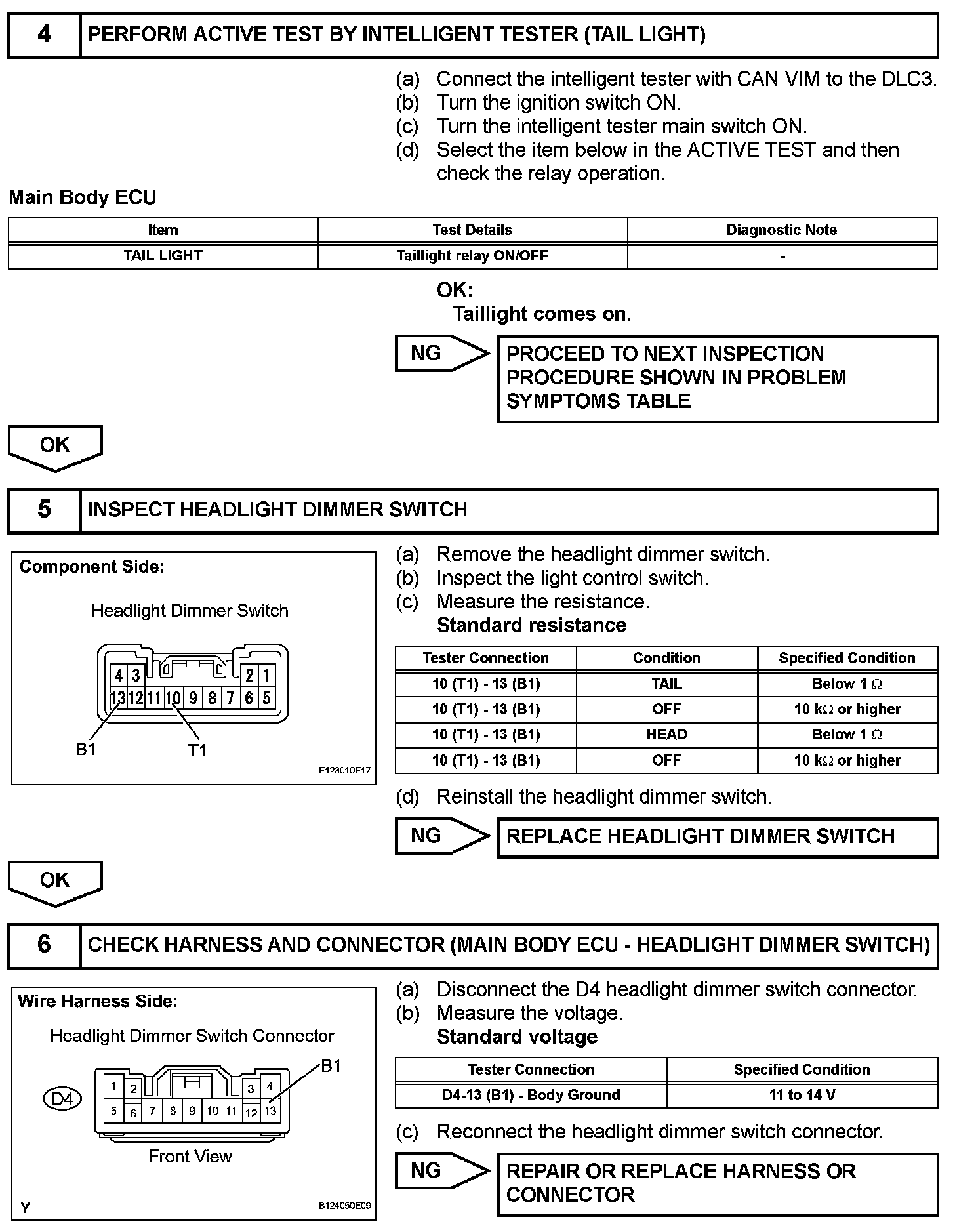

Step 4-6:

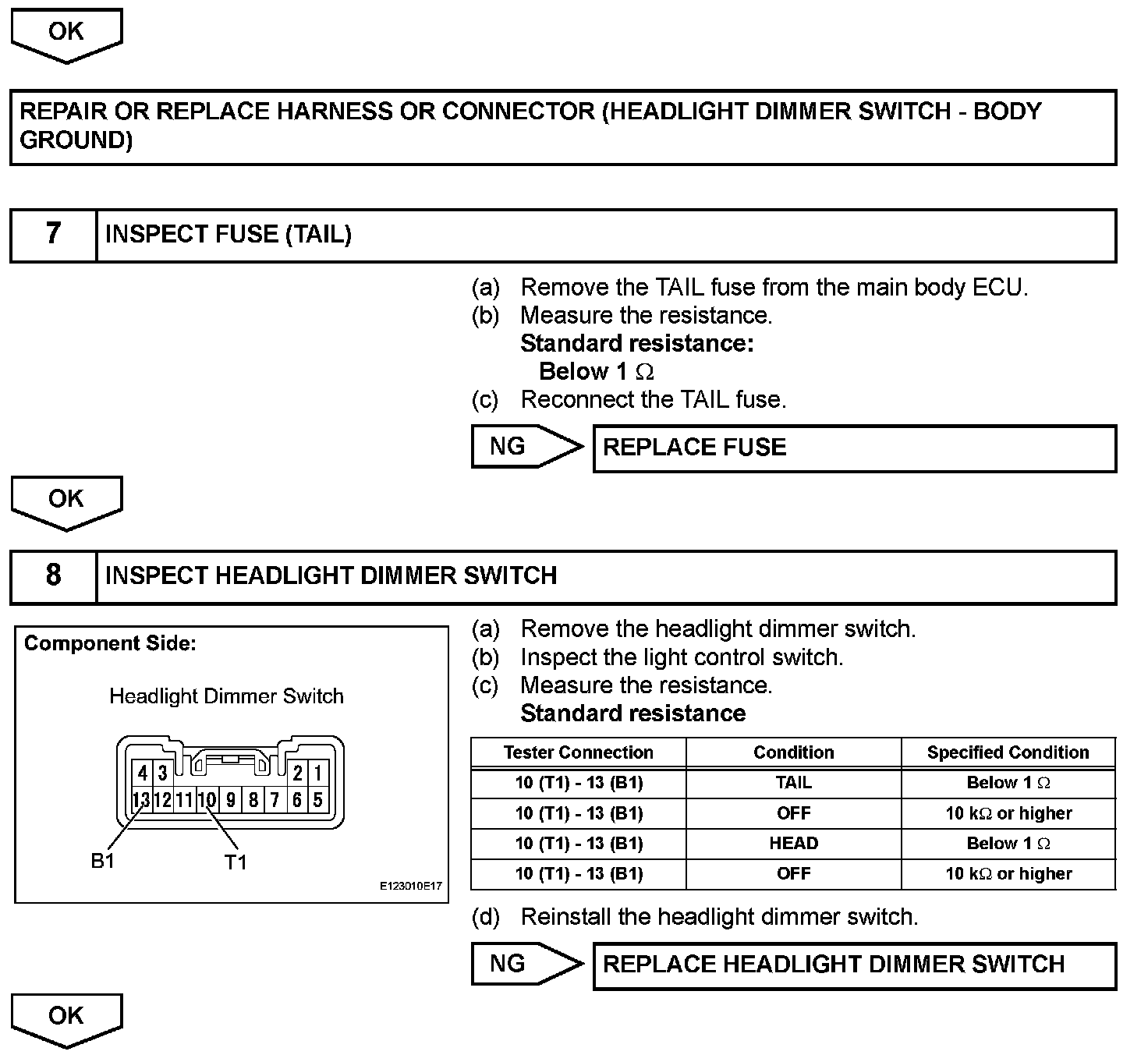

Step 6(Continued)-8:

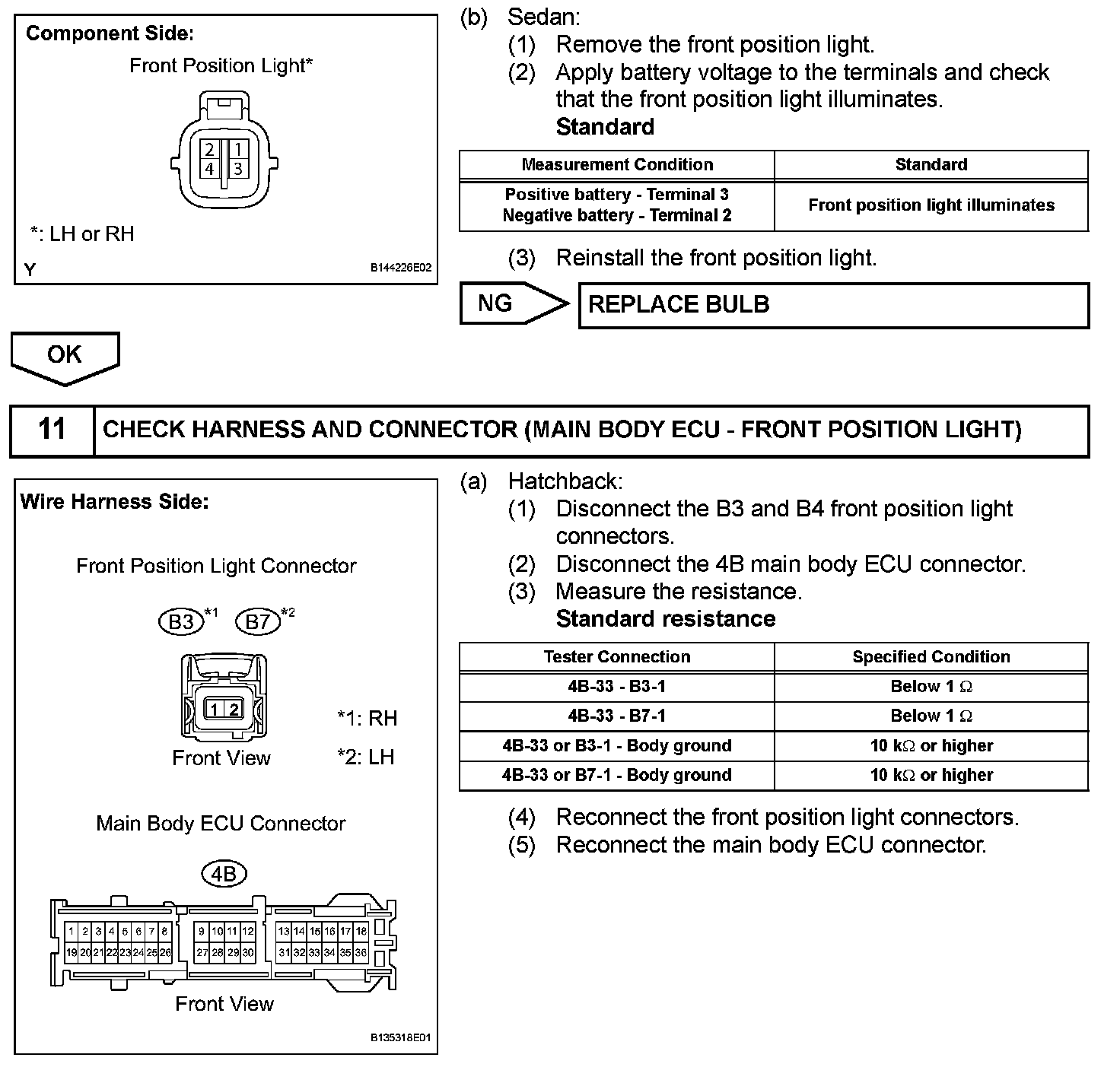

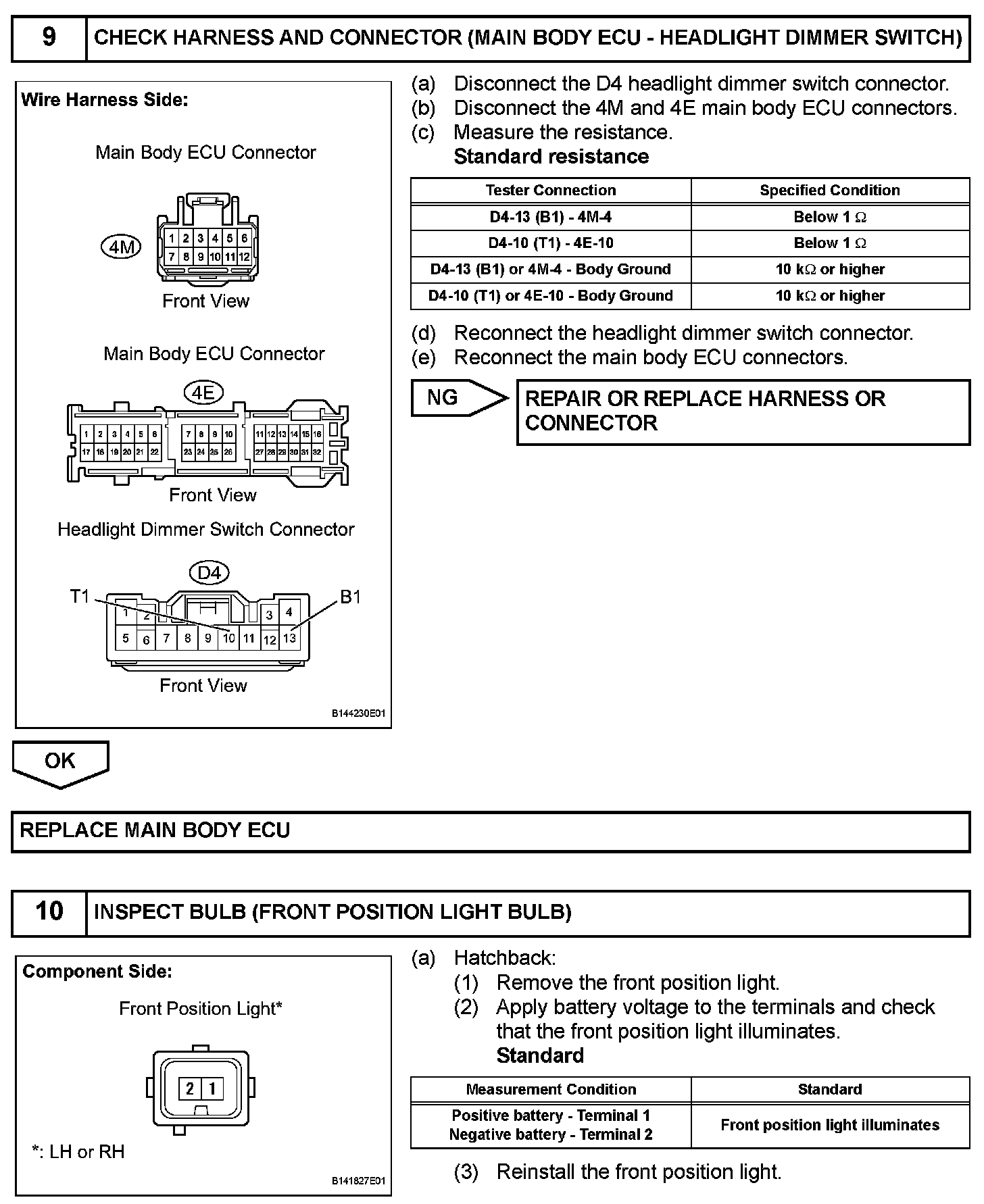

Step 9-10:
Step 10(Continued)-11:

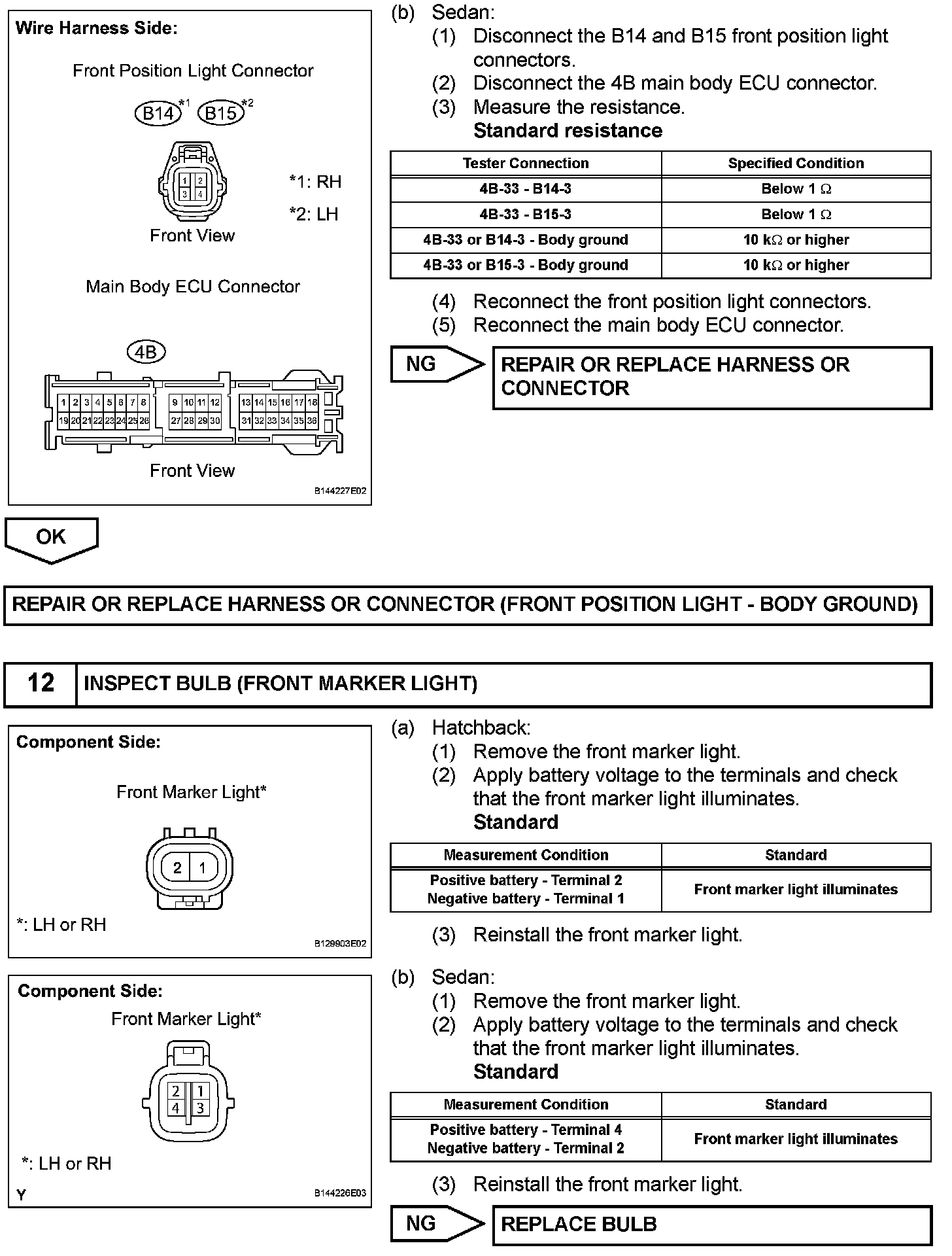

Step 11(Continued)-12:

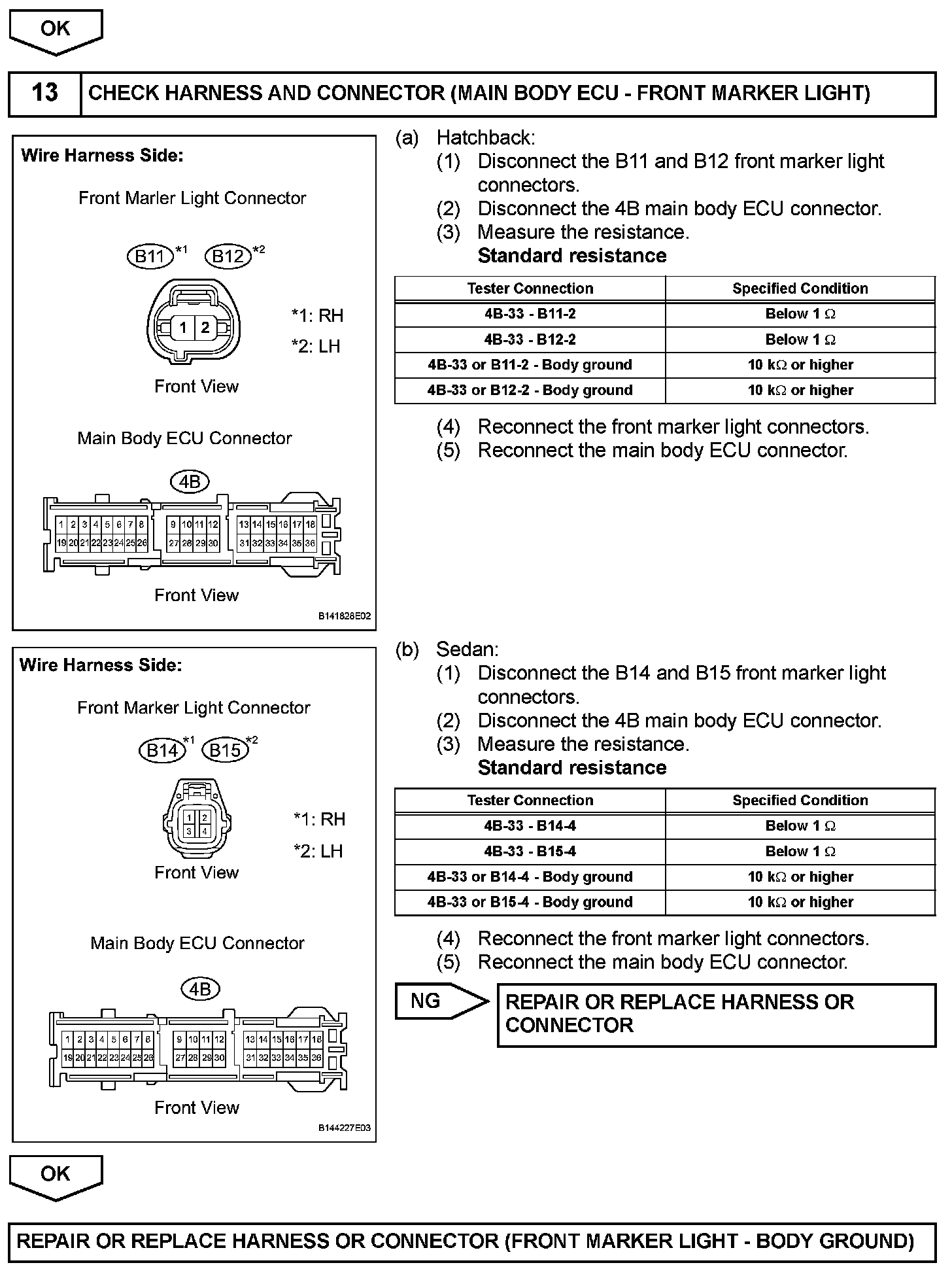

Step 12(Continued)-13:

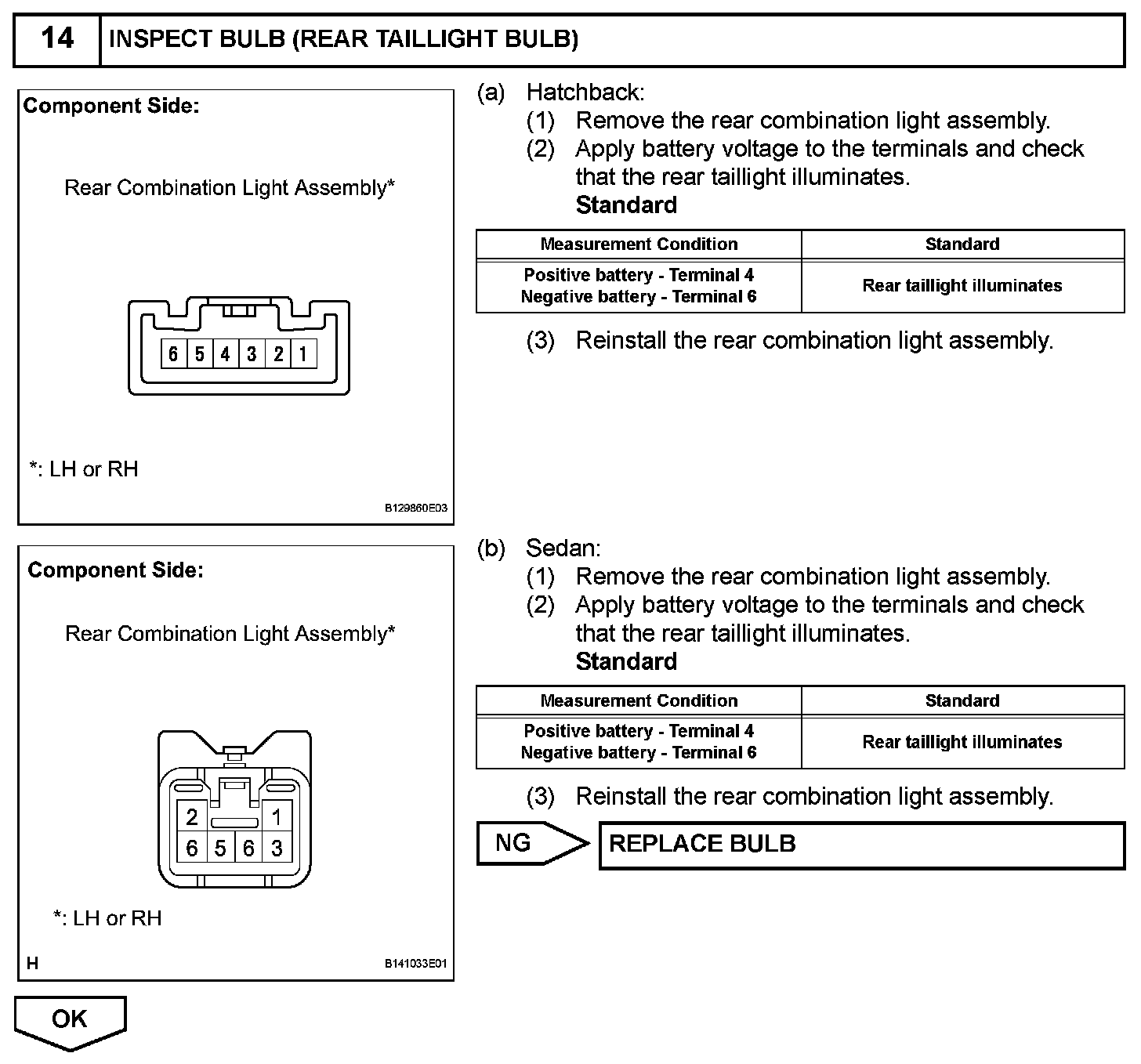

Step 14:

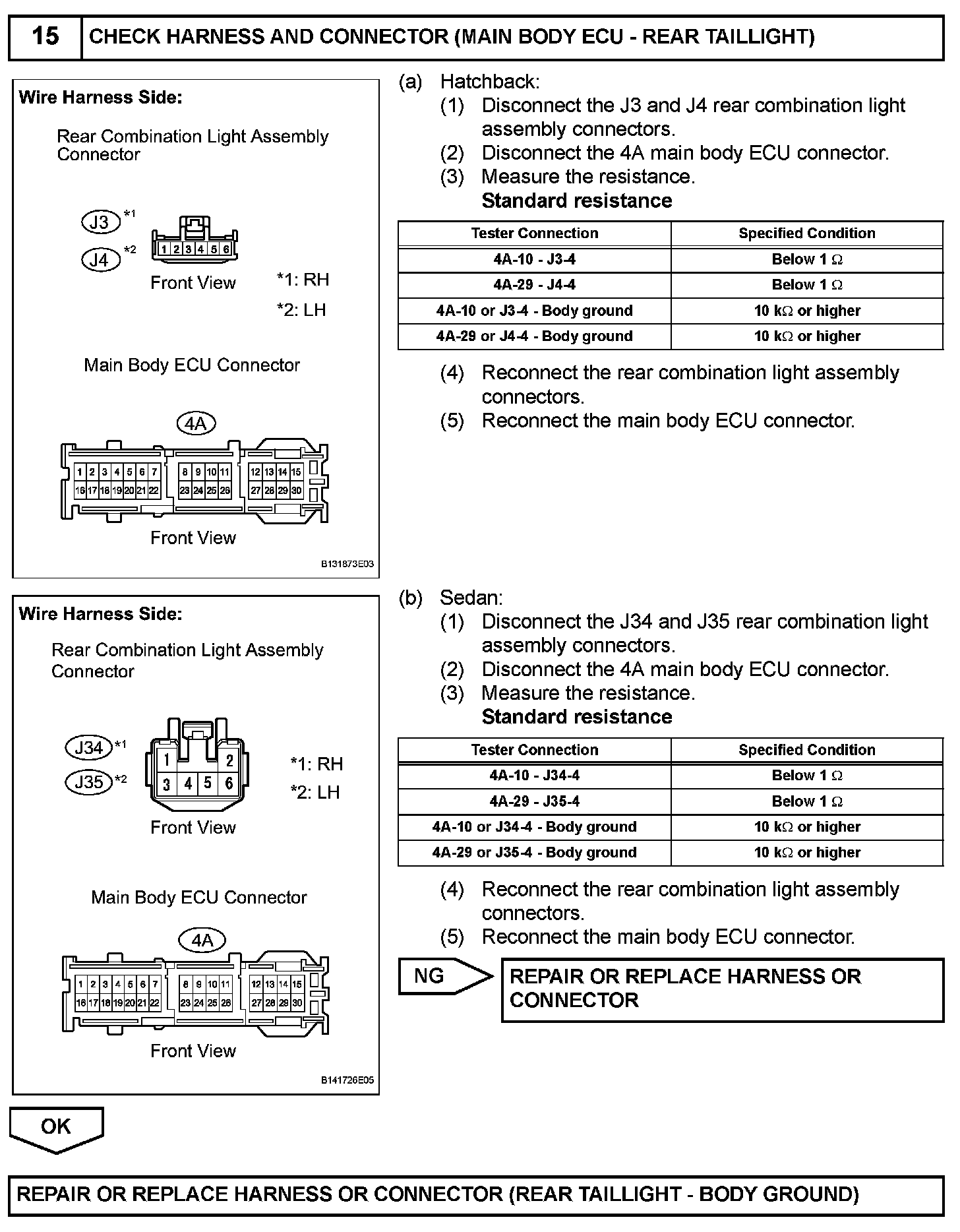

Step 15:

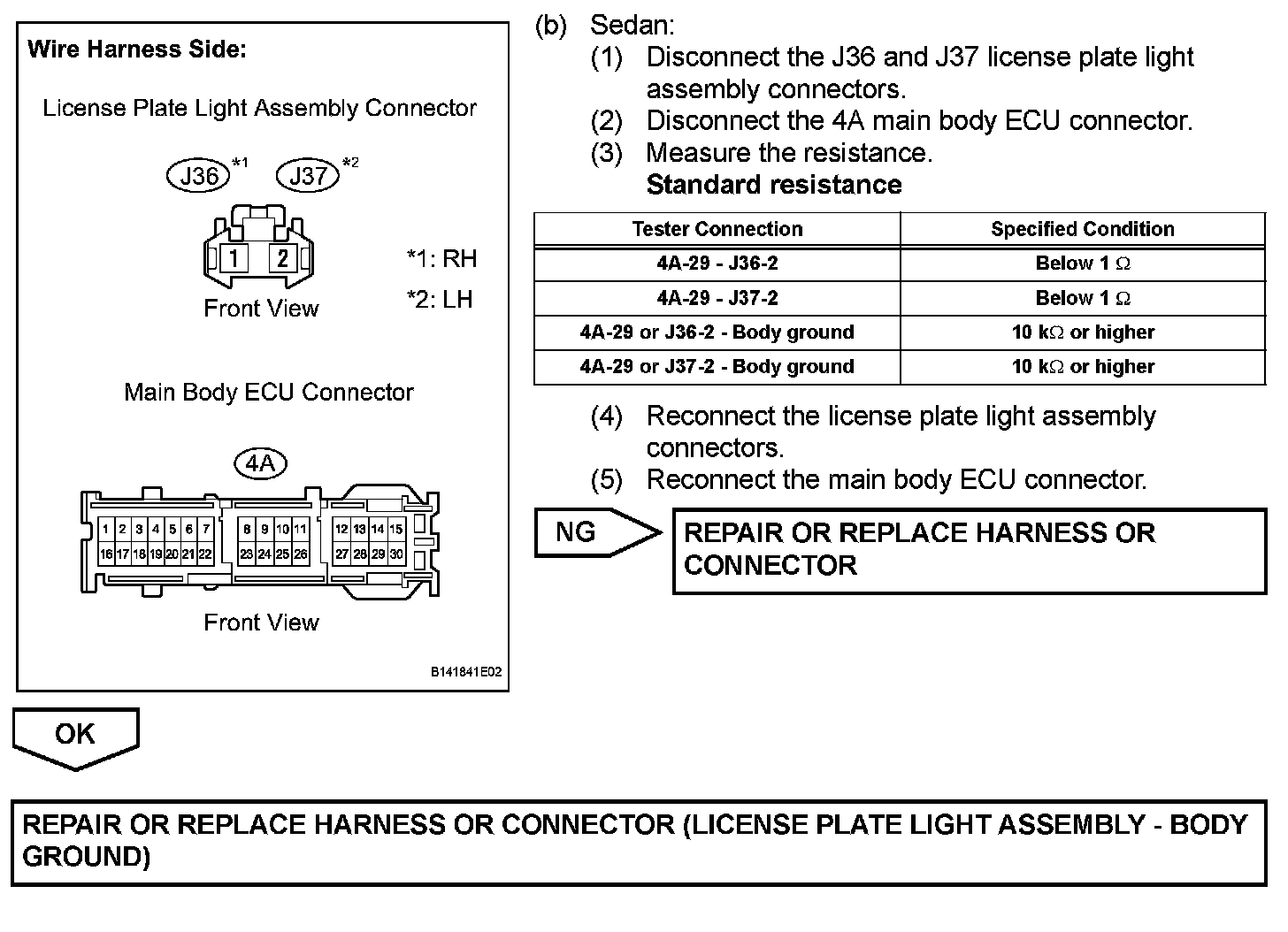

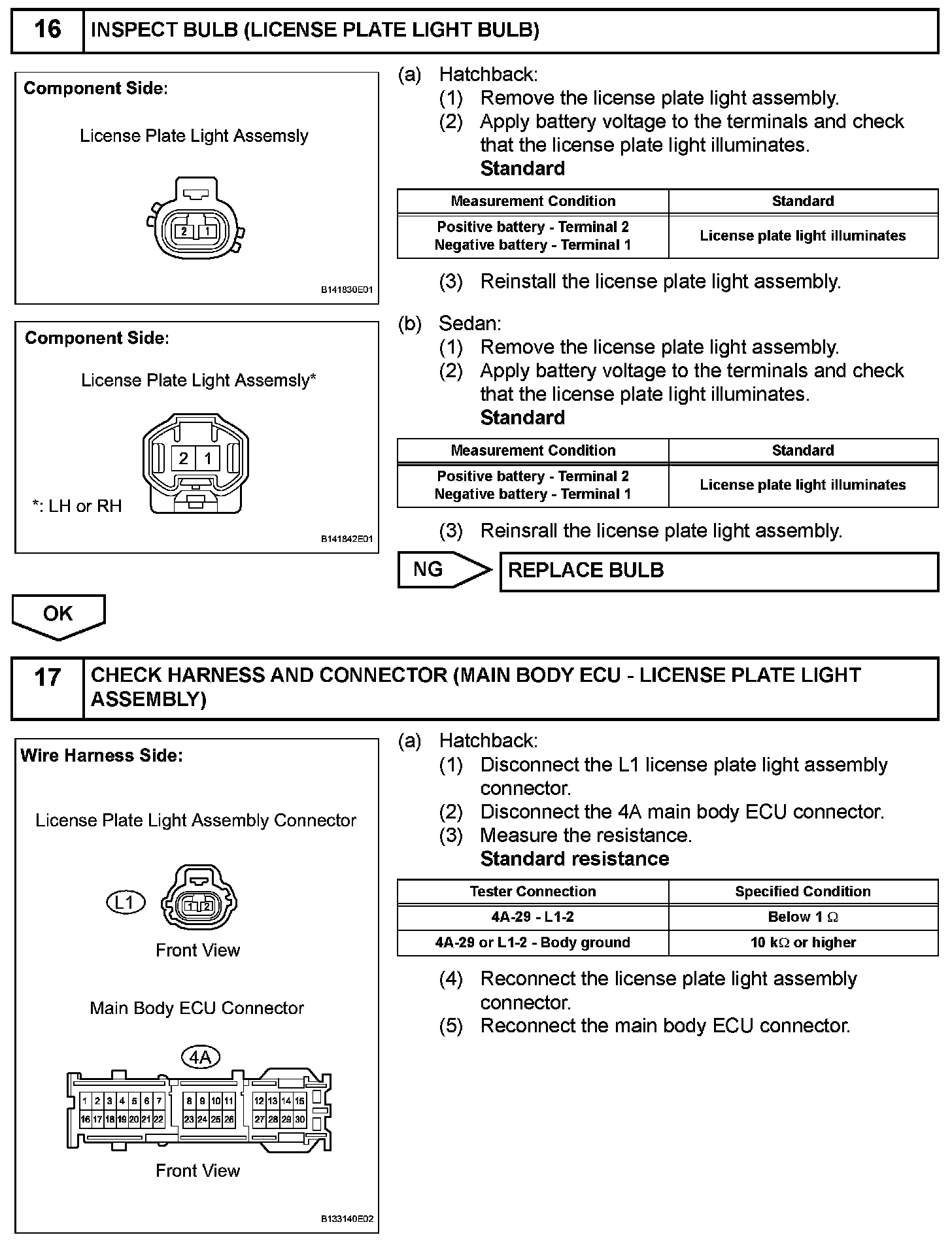

Step 16-17:
Step 17(Continued):
INSPECTION PROCEDURE
