Illumination Circuit
Illumination CircuitDESCRIPTION
The main body ECU receives information regarding the door courtesy switch and door lock position switch, and turns on the room light assembly.

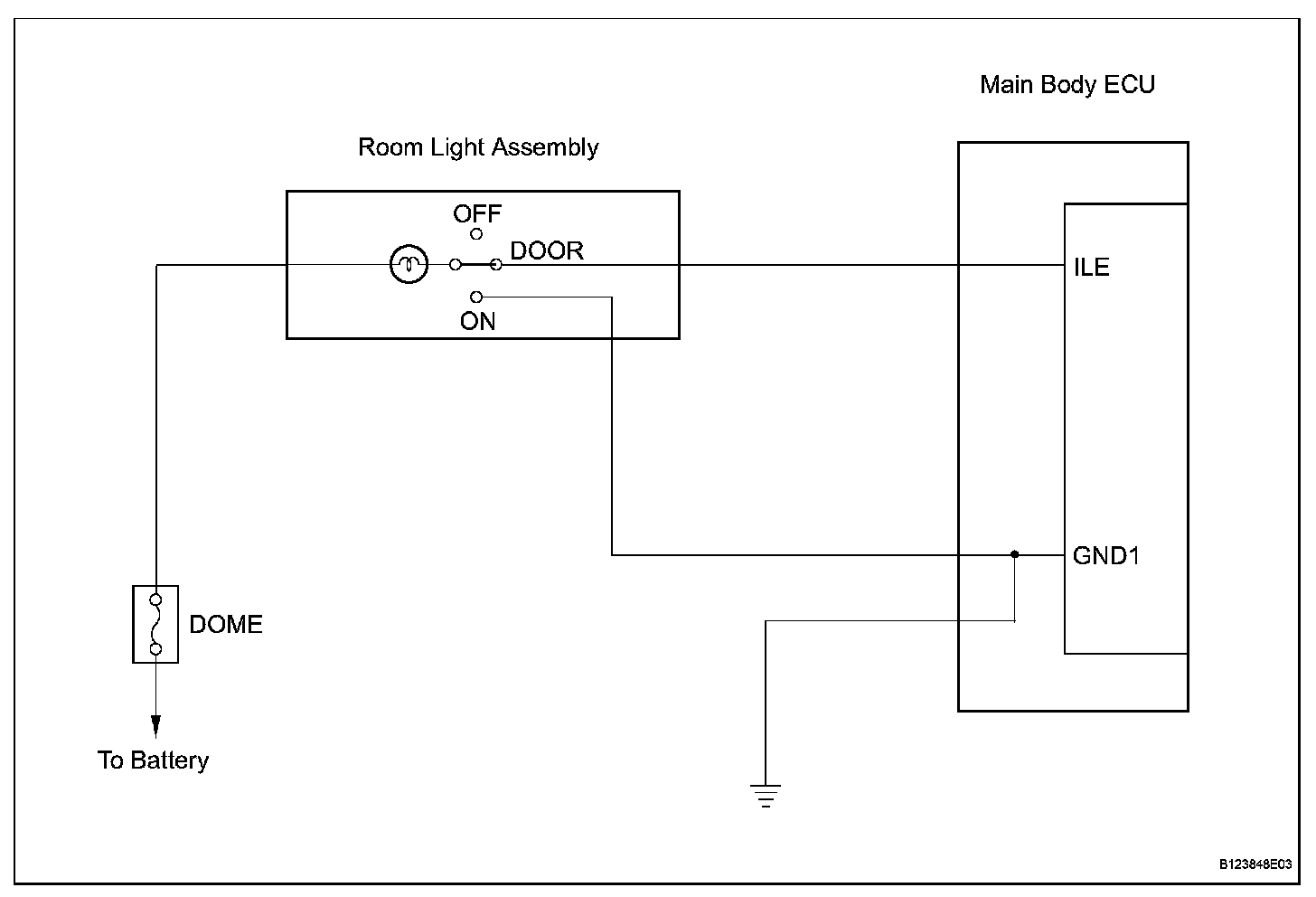

Wiring Diagram:

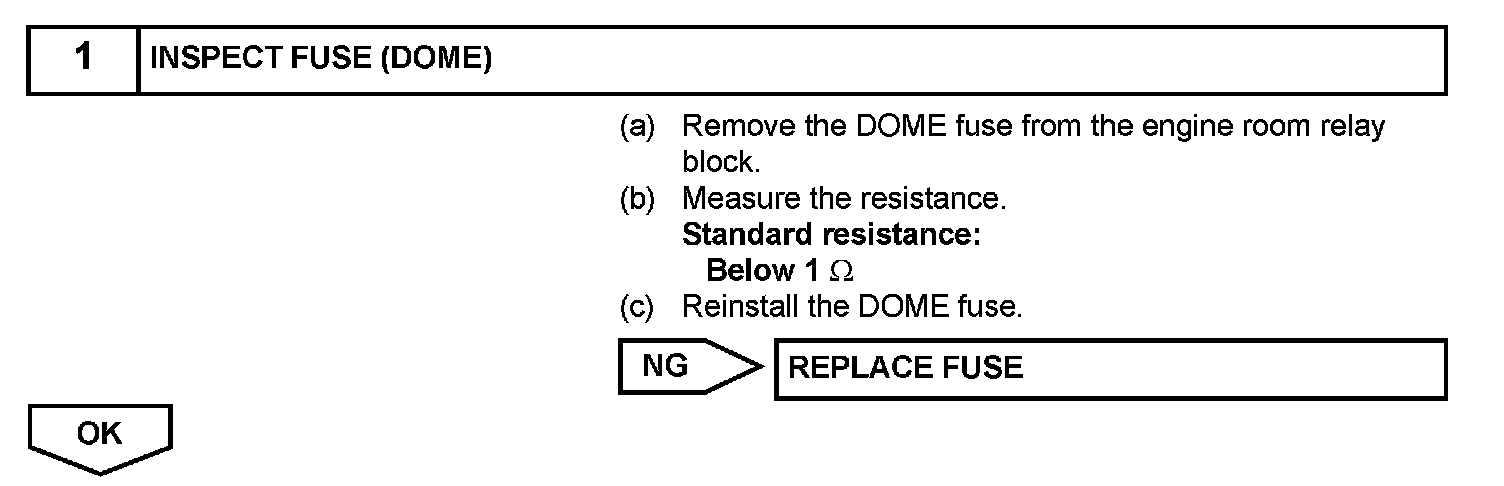

Step 1:

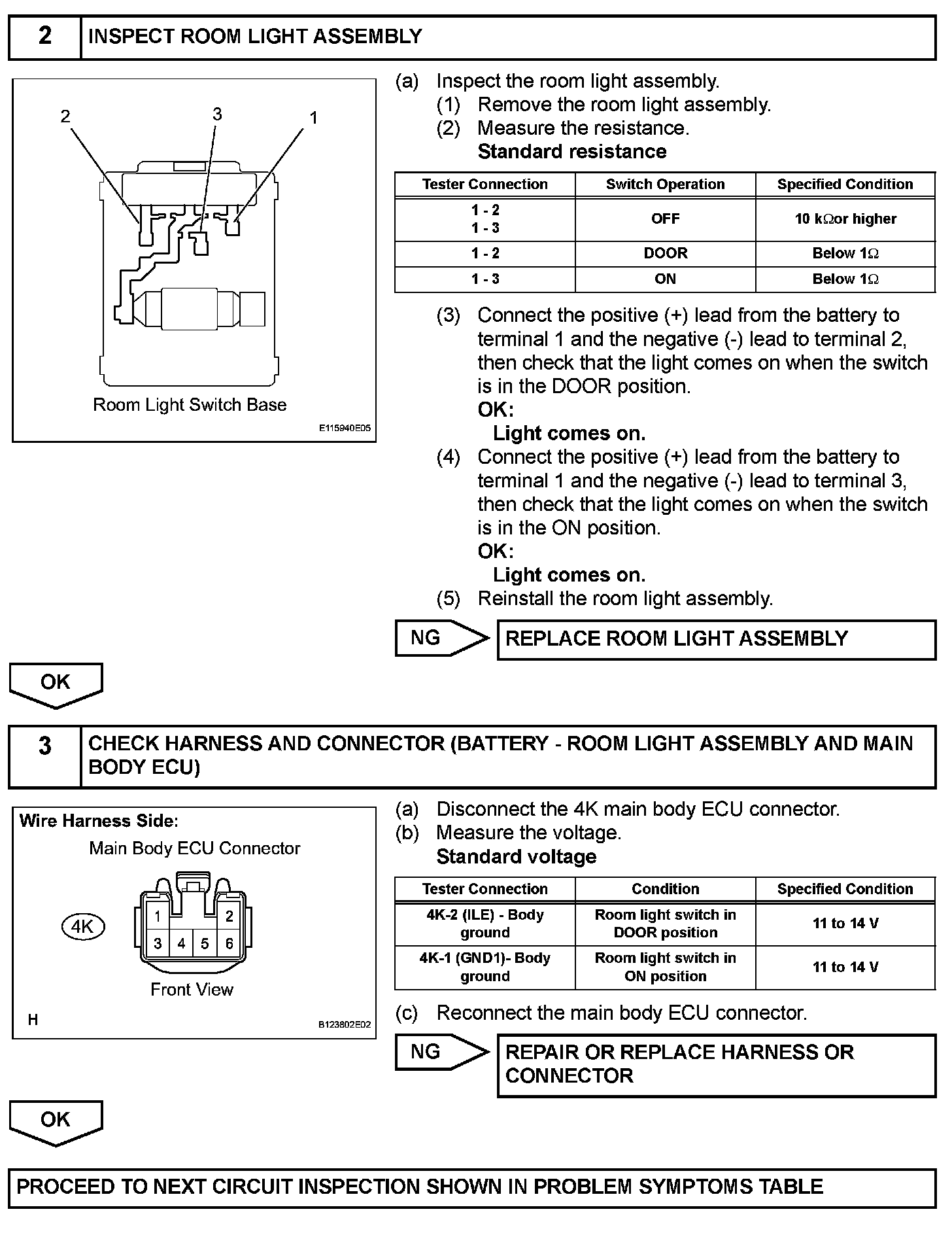

Step 2-3:
INSPECTION PROCEDURE
