Parking Brake Warning Switch: Service and Repair

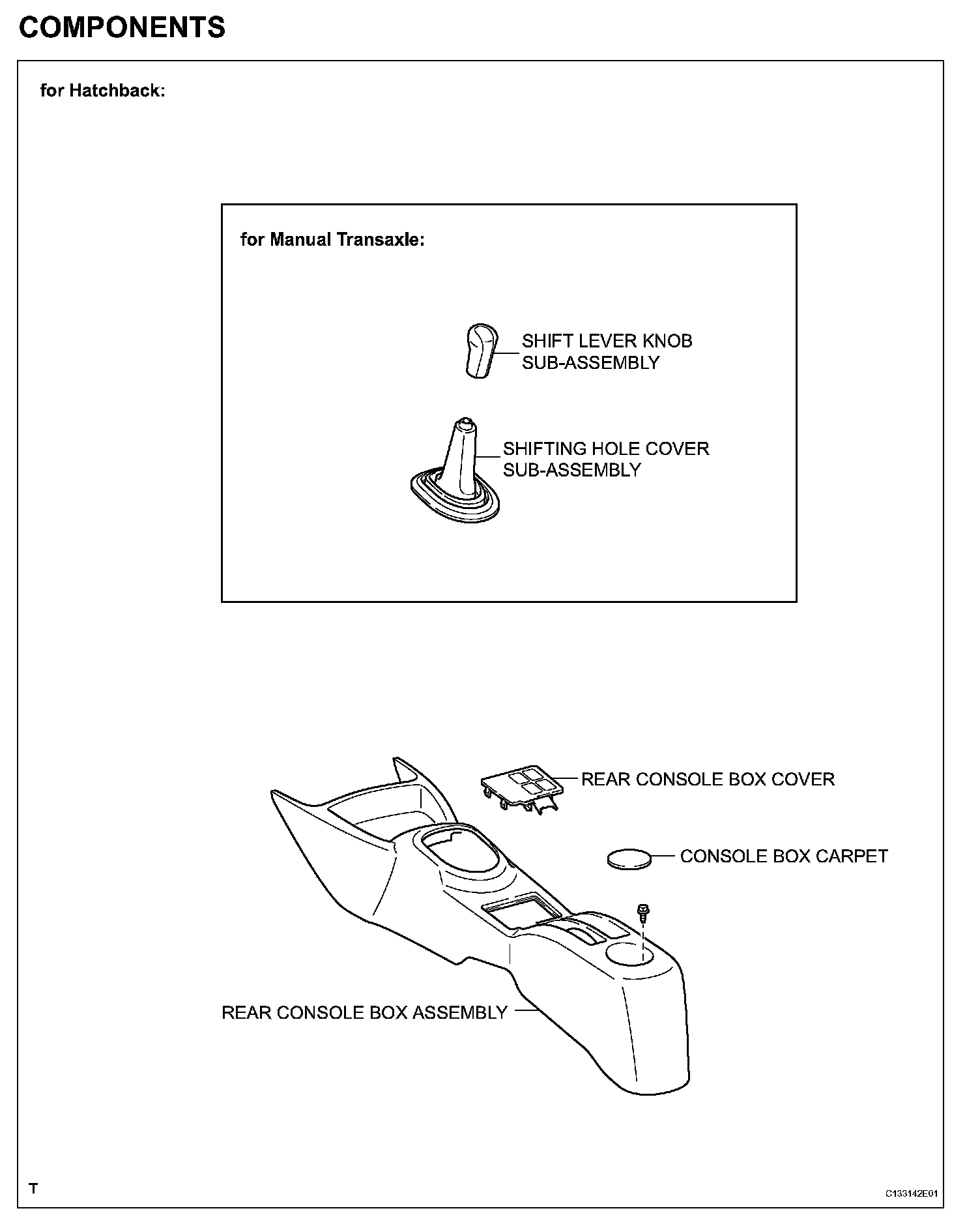

PARKING BRAKE SWITCHCOMPONENTS (Part 1) (for Hatchback):

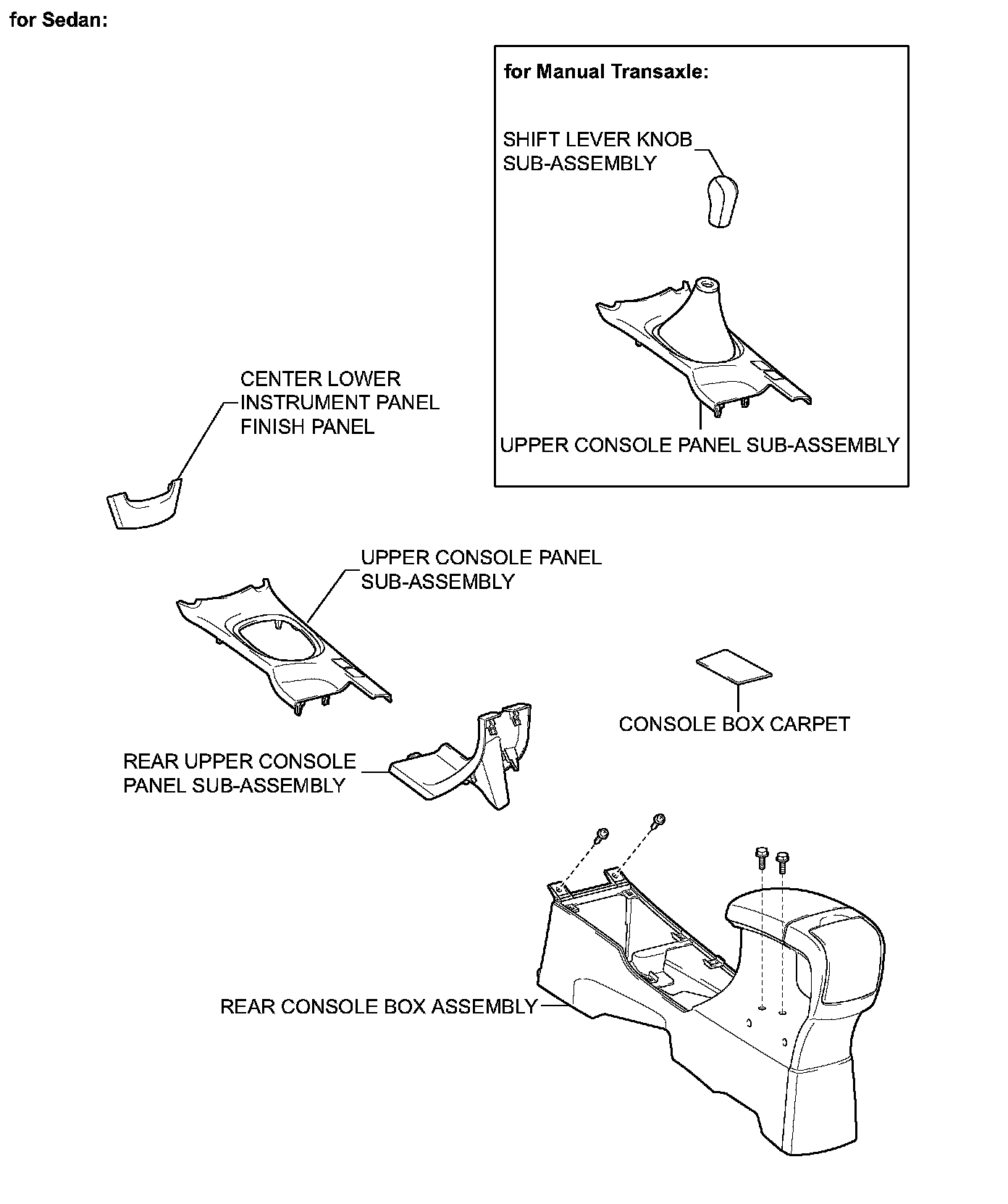

COMPONENTS (Part 2) (for Sedan):

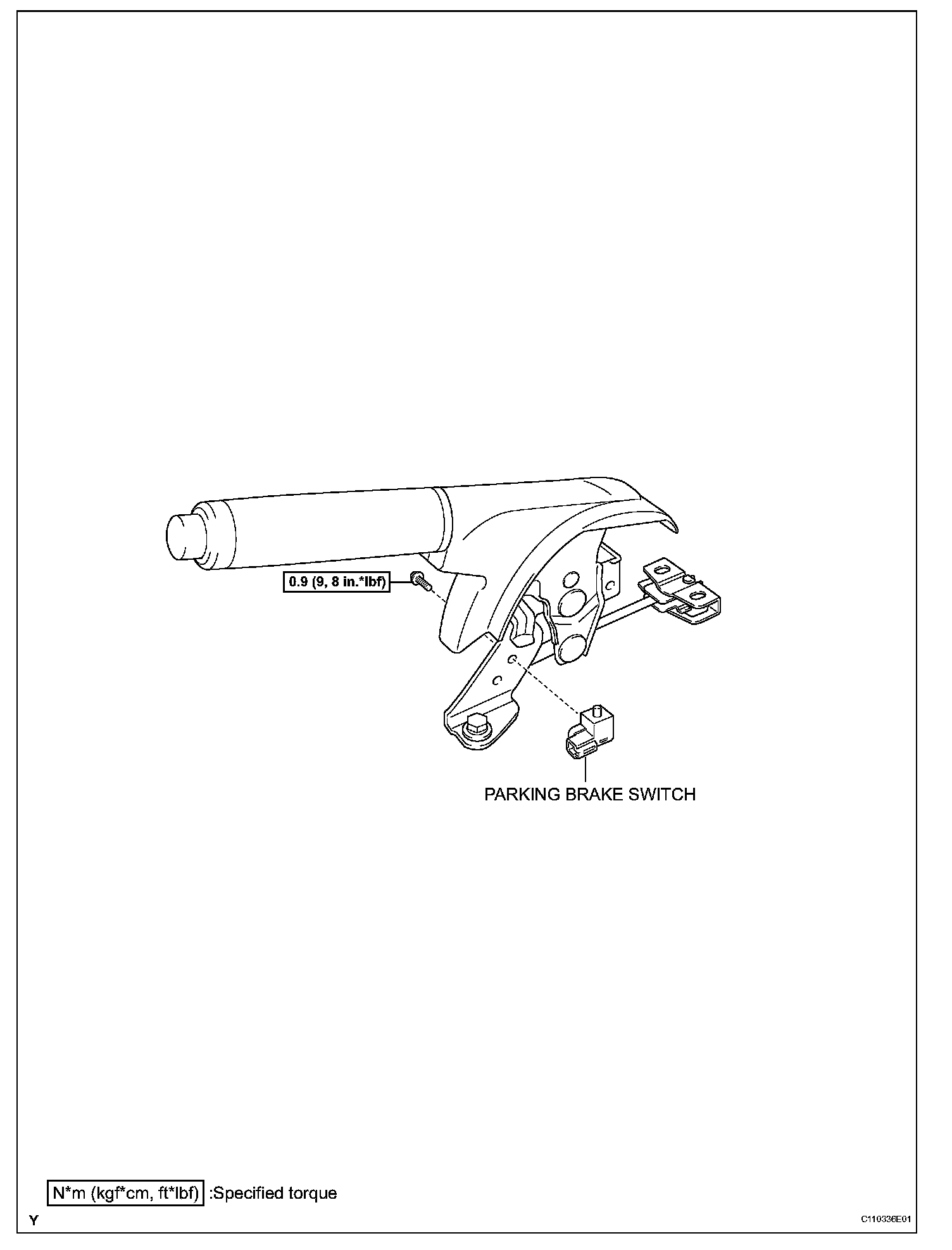

COMPONENTS (Part 3):
REMOVAL
1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
2. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL (for Sedan)
3. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Manual Transaxle)
4. REMOVE SHIFTING HOLE COVER SUB-ASSEMBLY (for Hatchback Manual Transaxle)
5. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (for Sedan)
6. REMOVE REAR CONSOLE BOX COVER (for Hatchback)
7. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (for Sedan)
8. REMOVE CONSOLE BOX CARPET
9. REMOVE REAR CONSOLE BOX ASSEMBLY

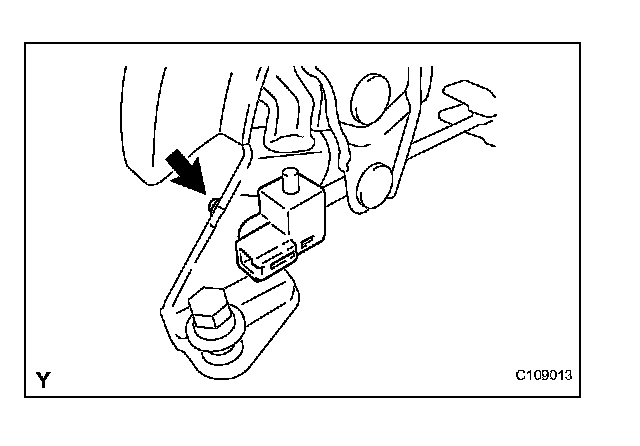

10. REMOVE PARKING BRAKE SWITCH
(a) Disconnect the parking brake switch connector.
(b) Remove the screw and remove the parking brake switch.
INSTALLATION

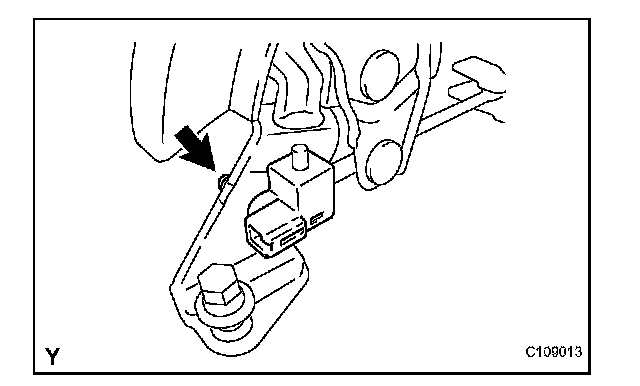

1. INSTALL PARKING BRAKE SWITCH
(a) Install the parking brake switch with the screw.
Torque: 0.9 N*m (9 kgf*cm, 8 in.*lbf)
(b) Connect the parking brake switch connector.
2. INSTALL REAR CONSOLE BOX ASSEMBLY
3. INSTALL CONSOLE BOX CARPET
4. INSTALL REAR CONSOLE BOX COVER (for Hatchback)
5. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (for Sedan)
6. INSTALL SHIFTING HOLE COVER SUB-ASSEMBLY (for Hatchback Manual Transaxle)
7. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (for Sedan)
8. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for Manual Transaxle)
9. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL (for Sedan)
10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)
