Child Restraint Seat Tether Anchor
REMOVAL1. REMOVE REAR SEAT CUSHION ASSEMBLY
2. REMOVE REAR SEAT HEADREST ASSEMBLY
3. REMOVE REAR CENTER SEAT HEADREST ASSEMBLY
4. REMOVE REAR SEAT BACK ASSEMBLY (for Fixed Seat Type)
5. REMOVE SEPARATE TYPE REAR SEAT BACK ASSEMBLY LH (for Fold Down Seat Type)
6. REMOVE SEPARATE TYPE REAR SEAT BACK ASSEMBLY RH (for Fold Down Seat Type)
7. REMOVE REAR SIDE SEAT BACK ASSEMBLY LH (for Fold Down Seat Type)
8. REMOVE REAR SIDE SEAT BACK ASSEMBLY RH (for Fold Down Seat Type)
9. REMOVE REAR SEAT BACK COVER (for Reclining Seat Type)
10. REMOVE SEPARATE TYPE REAR SEAT BACK ASSEMBLY LH (for Reclining Seat Type)
11. REMOVE SEPARATE TYPE REAR SEAT BACK ASSEMBLY RH (for Reclining Seat Type)
12. REMOVE CENTER SEAT BACK ASSEMBLY (for Reclining Seat Type)
13. REMOVE REAR DOOR SCUFF PLATE LH
14. DISCONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH
15. REMOVE REAR DOOR SCUFF PLATE RH
16. DISCONNECT REAR DOOR OPENING TRIM WEATHERSTRIP RH
17. REMOVE RECLINING REMOTE CONTROL LEVER SUB-ASSEMBLY LH (for Reclining Seat Type)
18. REMOVE RECLINING REMOTE CONTROL LEVER SUB-ASSEMBLY RH (for Reclining Seat Type)
HINT: Use the same procedures for the RH side and the LH side.
19. REMOVE CHILD RESTRAINT SEAT ANCHOR BRACKET SUB-ASSEMBLY LH
20. DISCONNECT REAR SEAT INNER WITH CENTER BELT ASSEMBLY LH (for TMC Made)
21. DISCONNECT REAR SEAT INNER WITH CENTER BELT ASSEMBLY LH (for TMMK Made)
22. REMOVE ROOF SIDE INNER GARNISH LH
23. REMOVE ROOF SIDE INNER GARNISH RH
24. DISCONNECT REAR SEAT OUTER BELT ASSEMBLY (for LH Side)
25. DISCONNECT REAR SEAT OUTER BELT ASSEMBLY (for RH Side)
26. REMOVE REAR SEAT SHOULDER BELT COVER
27. REMOVE REAR SEAT SHOULDER BELT HOLE COVER
28. REMOVE PACKAGE TRAY TRIM PANEL ASSEMBLY
29. REMOVE PACKAGE TRAY TRIM PANEL ASSEMBLY (for Reclining Seat Type)
30. REMOVE CHILD RESTRAINT SEAT TETHER ANCHOR BRACKET

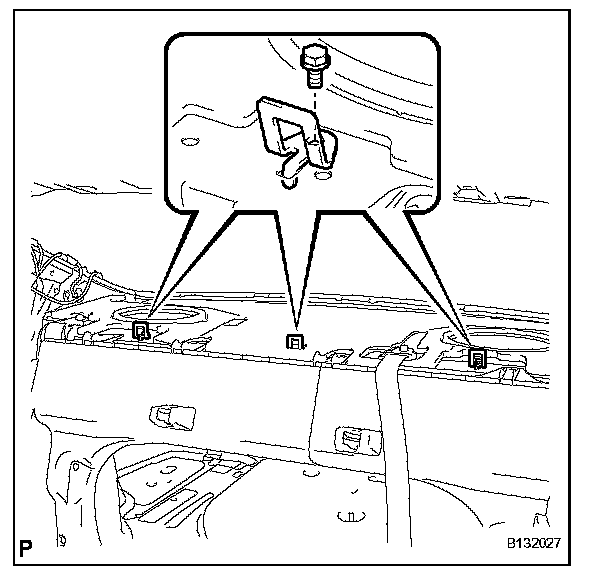

a. Remove the 3 bolts and the 3 child restraint seat tether anchor brackets.
INSTALLATION
1. INSTALL CHILD RESTRAINT SEAT TETHER ANCHOR BRACKET
a. Install the 3 child restraint seat tether anchor brackets with the 3 bolts.
Torque: 21 N.m (214 kgf. cm, 16 ft.lbf)
2. INSTALL PACKAGE TRAY TRIM PANEL ASSEMBLY
3. INSTALL PACKAGE TRAY TRIM PANEL ASSEMBLY (for Reclining Seat Type)
4. INSTALL REAR SEAT SHOULDER BELT HOLE COVER
5. INSTALL REAR SEAT SHOULDER BELT COVER
6. CONNECT REAR SEAT OUTER BELT ASSEMBLY (for LH Side)
7. CONNECT REAR SEAT OUTER BELT ASSEMBLY (for RH Side)
8. INSTALL ROOF SIDE INNER GARNISH LH
9. INSTALL ROOF SIDE INNER GARNISH RH
10. CONNECT REAR SEAT INNER WITH CENTER BELT ASSEMBLY LH (for TMC Made)
11. CONNECT REAR SEAT INNER WITH CENTER BELT ASSEMBLY LH (for TMMK Made)
12. INSTALL CHILD RESTRAINT SEAT ANCHOR BRACKET SUB-ASSEMBLY LH
13. INSTALL RECLINING REMOTE CONTROL LEVER SUB-ASSEMBLY LH (for Reclining Seat Type)
14. INSTALL RECLINING REMOTE CONTROL LEVER SUB-ASSEMBLY RH (for Reclining Seat Type)
HINT: Use the same procedures for the RH side and the LH side.
15. CONNECT REAR DOOR OPENING TRIM WEATHERSTRIP LH
16. INSTALL REAR DOOR SCUFF PLATE LH
17. CONNECT REAR DOOR OPENING TRIM WEATHERSTRIP RH
18. INSTALL REAR DOOR SCUFF PLATE RH
19. INSTALL CENTER SEAT BACK ASSEMBLY (for Reclining Seat Type)
20. INSTALL SEPARATE TYPE REAR SEAT BACK ASSEMBLY LH (for Reclining Seat Type)
21. INSTALL SEPARATE TYPE REAR SEAT BACK ASSEMBLY RH (for Reclining Seat Type)
22. INSTALL REAR SEAT BACK COVER (for Reclining Seat Type)
23. INSTALL REAR SIDE SEAT BACK ASSEMBLY LH (for Fold Down Seat Type)
24. INSTALL REAR SIDE SEAT BACK ASSEMBLY RH (for Fold Down Seat Type)
HINT: Use the same procedures for the RH side and the LH side.
25. INSTALL SEPARATE TYPE REAR SEAT BACK ASSEMBLY LH (for Fold Down Seat Type)
26. INSTALL SEPARATE TYPE REAR SEAT BACK ASSEMBLY RH (for Fold Down Seat Type)
27. INSTALL REAR SEAT BACK ASSEMBLY (for Fixed Seat Type)
28. INSTALL REAR CENTER SEAT HEADREST ASSEMBLY
29. INSTALL REAR SEAT HEADREST ASSEMBLY
30. INSTALL REAR SEAT CUSHION ASSEMBLY
