Battery Condition Monitor: Service and Repair
REMOVAL1. PRECAUTION
2. CHECK FOR DTCS.
3. REMOVE LUGGAGE TRIM SERVICE HOLE COVER
4. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
5. REMOVE SERVICE PLUG GRIP
6. REMOVE NO. 2 ENGINE ROOM SIDE LH COVER
7. REMOVE CONNECTOR COVER ASSEMBLY
8. CHECK TERMINAL VOLTAGE
9. INSTALL CONNECTOR COVER ASSEMBLY
10. INSTALL NO. 2 ENGINE ROOM SIDE LH COVER
11. REMOVE REAR SEAT HEADREST ASSEMBLY
12. REMOVE REAR CENTER SEAT HEADREST ASSEMBLY
13. REMOVE REAR SEAT CUSHION ASSEMBLY
14. REMOVE SEPARATE TYPE REAR SEATBACK ASSEMBLY RH.
15. REMOVE SEPARATE TYPE REAR SEATBACK ASSEMBLY LH.
16. REMOVE FRONT LUGGAGE COMPARTMENT TRIM COVER.
17. REMOVE NO. 5 HV BATTERY INTAKE DUCT.
18. REMOVE WIRE HARNESS CLAMP BRACKET
19. REMOVE UPPER BATTERY CARRIER SUB-ASSEMBLY
20. DISCONNECT FRAME WIRE
21. REMOVE NO. 1 BATTERY COVER LID
22. REMOVE NO. 5 BATTERY CARRIER PANEL
23. REMOVE FILTER NOISE CAPACITOR.
24. REMOVE HV RELAY ASSEMBLY
25. REMOVE BATTERY SMART UNIT

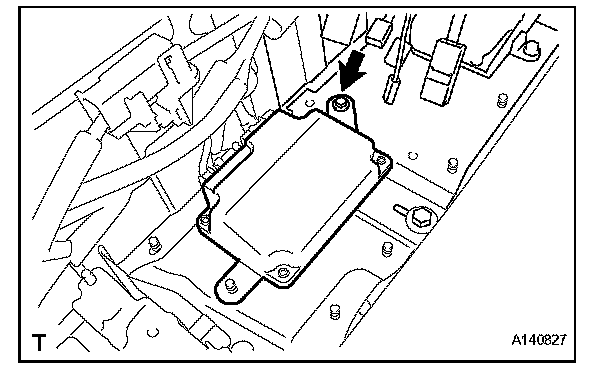

a. Remove the bolt and battery smart unit.
CAUTION: Wear insulated gloves.

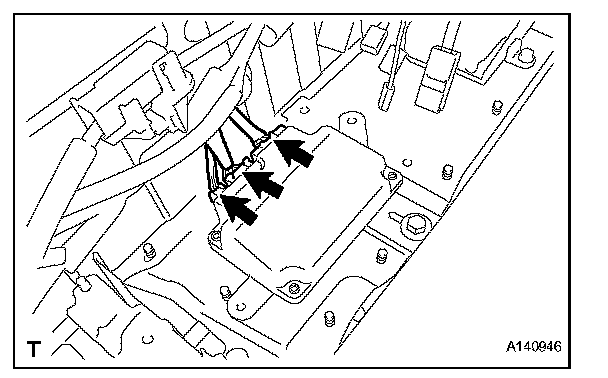

b. Disconnect the 3 connectors from the battery smart unit.
CAUTION: Wear insulated gloves.
INSTALLATION
1. INSTALL BATTERY SMART UNIT

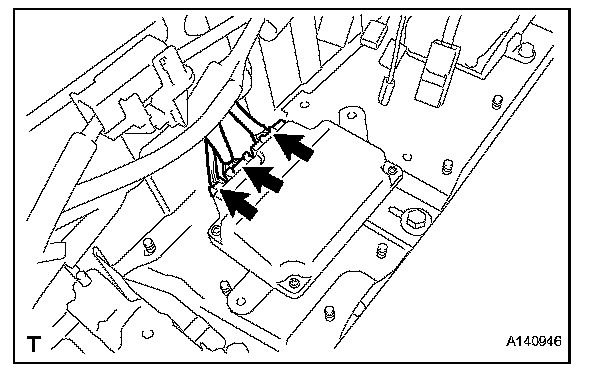

a. Connect the 3 connectors to the battery smart unit.
CAUTION: Wear insulated gloves.

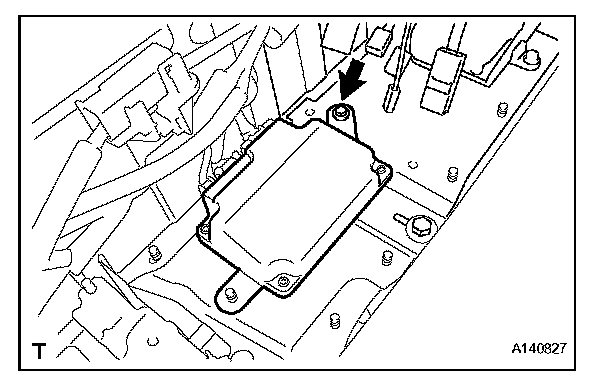

b. Install the battery smart unit with the bolt.
Torque: 8.0 N.m (82 kgf.cm, 71 in.lbf)
CAUTION: Wear insulated gloves.
2. INSTALL HV RELAY ASSEMBLY
3. INSTALL FILTER NOISE CAPACITOR
4. INSTALL NO. 5 BATTERY CARRIER PANEL
5. INSTALL NO. 1 BATTERY COVER LID
6. CONNECT FRAME WIRE
7. INSTALL UPPER BATTERY CARRIER SUB-ASSEMBLY
8. INSTALL WIRE HARNESS CLAMP BRACKET
9. INSTALL NO. 5 HV BATTERY INTAKE DUCT
10. INSTALL FRONT LUGGAGE COMPARTMENT TRIM COVER
11. INSTALL SEPARATE TYPE REAR SEATBACK ASSEMBLY LH
12. INSTALL SEPARATE TYPE REAR SEATBACK ASSEMBLY RH
13. INSTALL REAR SEAT CUSHION ASSEMBLY
14. INSTALL REAR CENTER SEAT HEADREST ASSEMBLY
15. INSTALL REAR SEAT HEADREST ASSEMBLY
16. INSTALL SERVICE PLUG GRIP
17. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
18. INSTALL LUGGAGE TRIM SERVICE HOLE COVER
19. PERFORM INITIALIZATION
a. Perform the initialization procedure.
HINT: Some vehicle systems require initialization after reconnecting the cable to the negative battery terminal.
