Cylinder Head Torque and Sequence
Cylinder HeadTorque 49 Nm (500 kgf-cm, 36 ft. lbs.) +90°

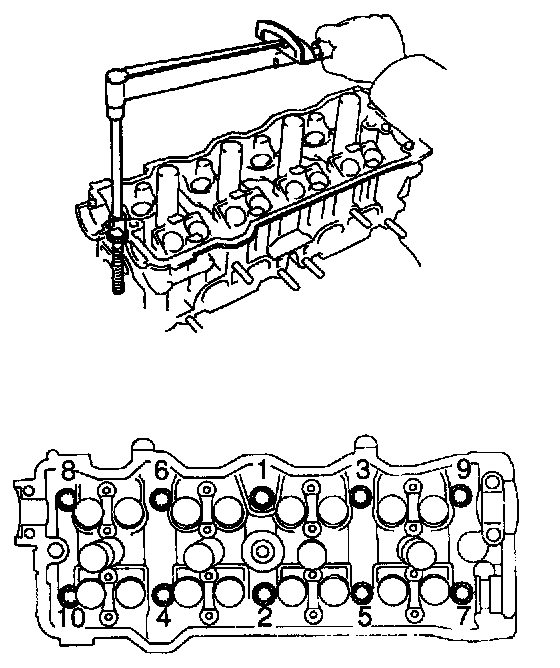

Cylinder Head Installation:
Tightening Sequence

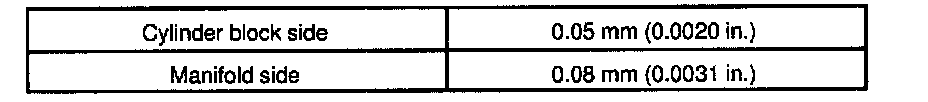

Maximum Warpage
Camshaft Bearing Cap Bolt Torque 19 Nm (190 kgf-cm, 14 ft. lbs.)
Tightening Sequence:

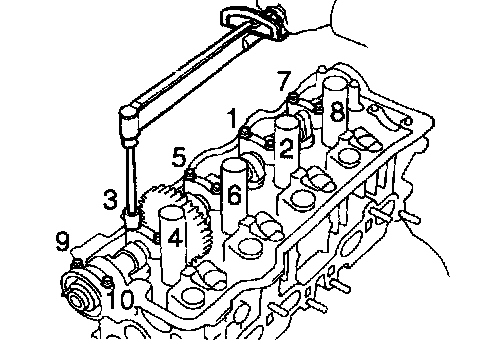

Intake Camshaft

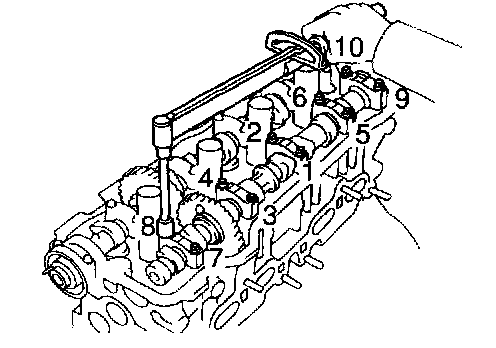

Exhaust Camshaft
Camshaft Pulley/Gear
Torque 54 Nm (550 kgf-cm, 40 ft-lbf)
Intake Manifold
Torque 19 Nm (195 kgf-cm, 14 ft. lbs.)
Exhaust Manifold
Torque 49 Nm (500 kgf-cm, 36 ft. lbs.)
