Inspection Procedure
PROCEDURE
1. CHECK VOLTAGE BETWEEN TERMINALS TE1, TE2, AND E1 OF DATA LINK CONNECTOR 1 AND 2.
- Turn ignition switch ON.

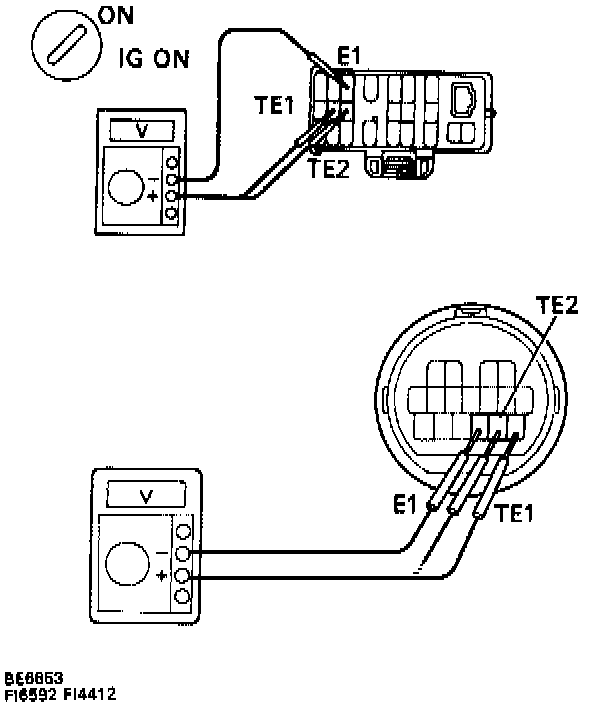

- Measure voltage between terminals TE1, TE2 and E1 of Data Link Connector 1 and 2.
Voltage: 9 - 14 volts
- If not OK proceed to step 2.
- If not OK check and replace ECM.
2. CHECK CONTINUITY BETWEEN TERMINAL E1 OF DATA LINK CONNECTOR 1 AND 2 AND BODY GROUND.
- If OK proceed to step 3.
- If not OK repair or replace harness or connector.
3. CHECK FOR OPEN AND SHORT IN HARNESS AND CONNECTOR BETWEEN ECM AND DATA LINK CONNECTOR 1 AND 2.
- If OK check and replace ECM.
- If not OK repair or replace harness or connector.
