A/T - Interchangeability/Identification
88toyota11TRANSMISSION
REFERENCE AND CLUTCH
NUMBER 013
DATE 08-12-88
MODEL AE, FX-16, AW
TITLE A240# AUTOMATIC TRANSAXLE INTERCHANGEABILITY
This Service Bulletin has been prepared to assist you in identifying the three types (D, E, & F) of A240# automatic transaxle/cases used.

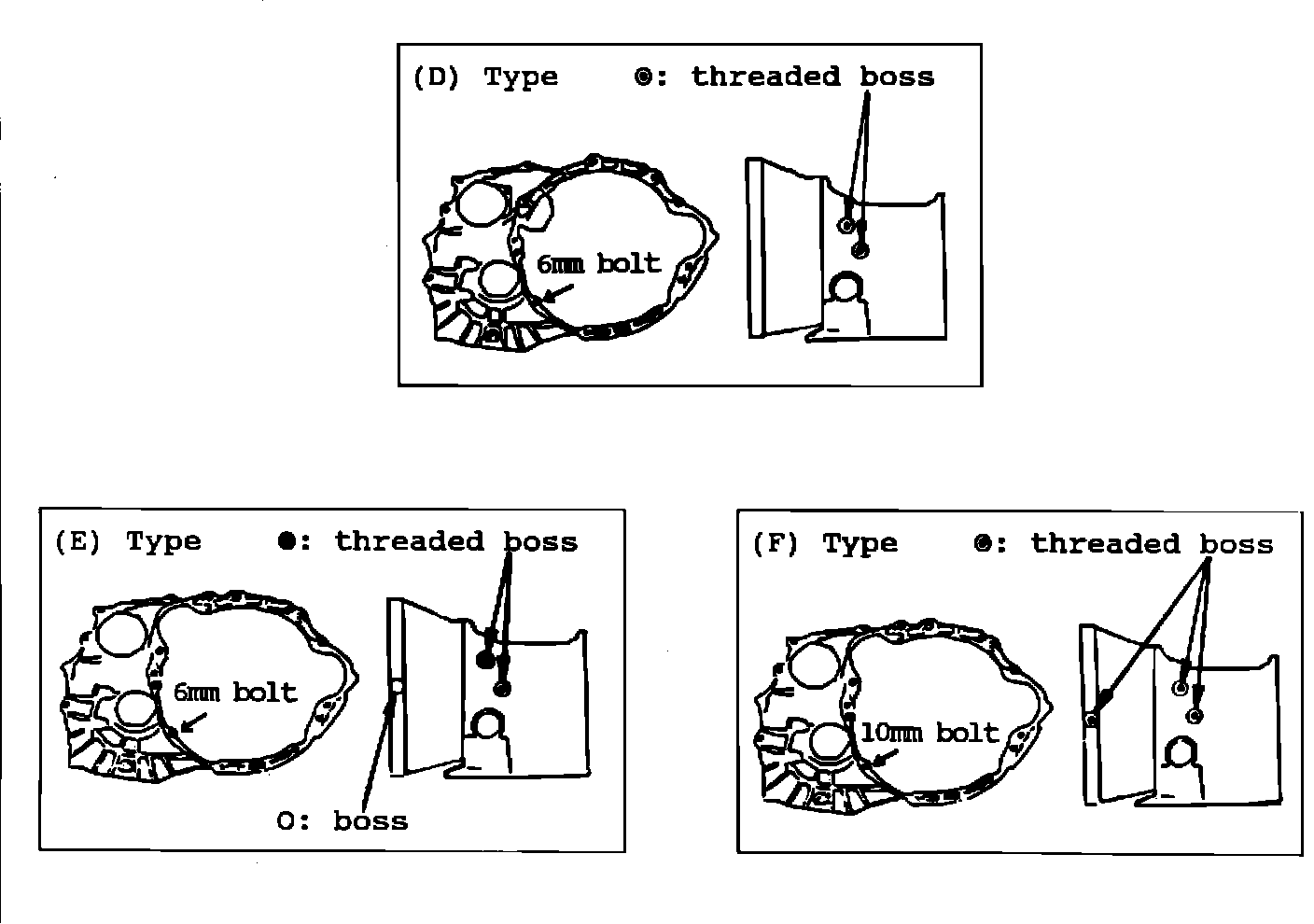

^ The different designs of the automatic transaxle cases used are classified as "D", "E", or "F" type.
^ The shape, production range, part number and interchangeability are as follows:

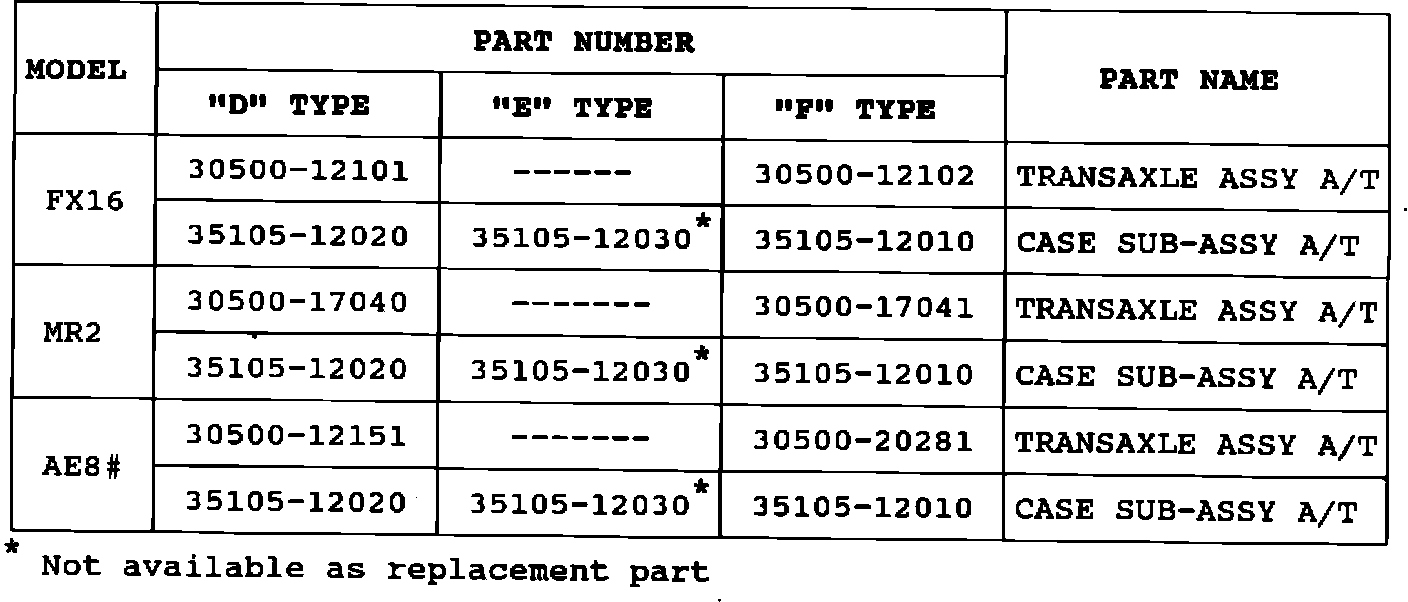

PART NUMBER INFORMATION:

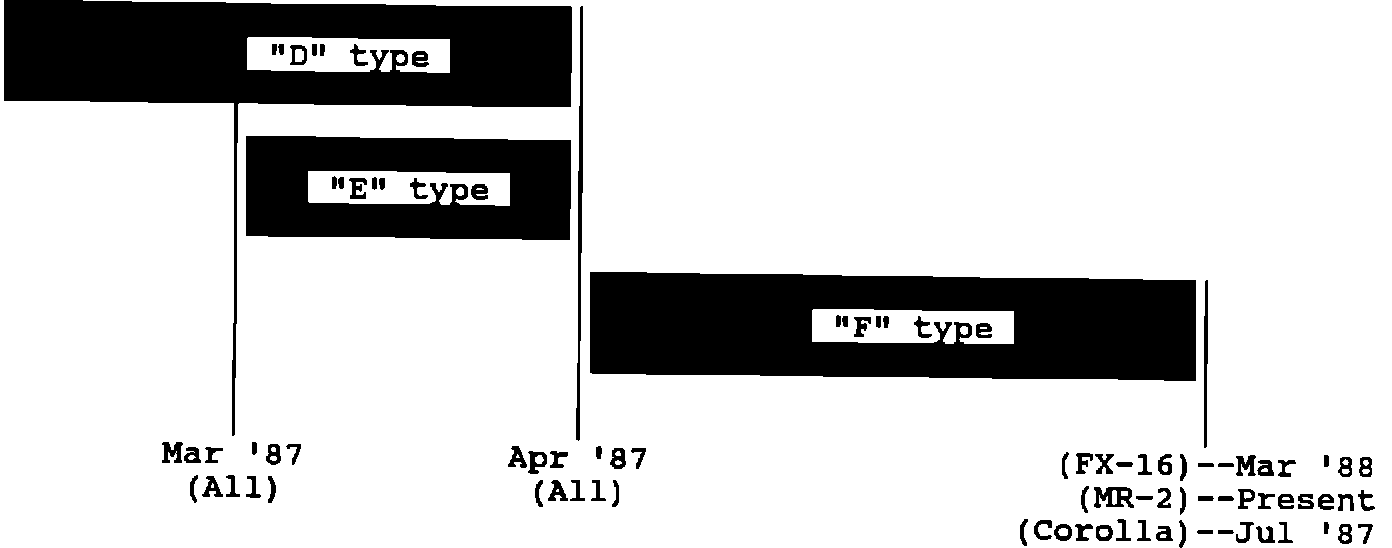

PRODUCTION MONTHS
FX16 AND MR2 A240E INTERCHANGEABILITY
PARTS REQUIRED WHEN REPLACING "D" & "E" TYPE WITH "F" TYPE
"D" & "E" TYPE "F" TYPE
PARTS DESCRIPTION PREVIOUS PART NO. NEW PART NO.
1. Plate, RR end 11355-15050 11355-15060
2. Cover, Flywheel 11361-15021 11361-16040
Housing under
3. Bolt, w/washer* 91621-60614 91611-61025
PARTS REQUIRED WHEN REPLACING "F" TYPE WITH "D" & "E" TYPE
"F" TYPE "D" & "E" TYPE
PARTS DESCRIPTION PREVIOUS PART NO. NEW PART NO.
1. Bolt w/washer* 91611-41025 91621-60614
* Requires 2 bolts

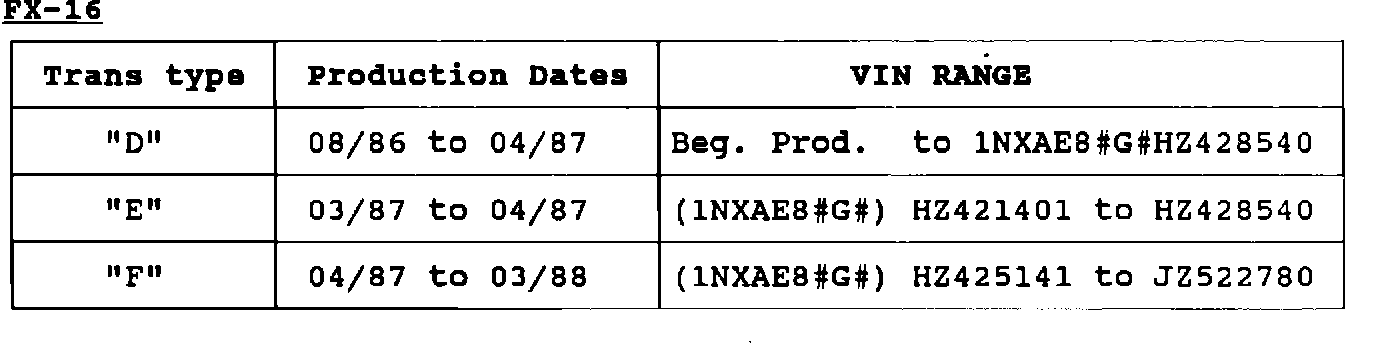

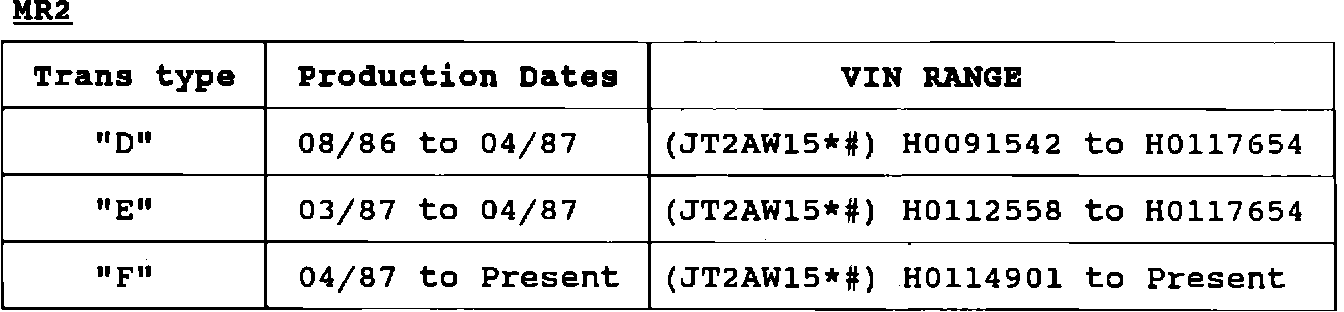

VIN AND PRODUCTION INFO: (FX-16 AND MR2)
COROLLA A240L INTERCHANGEABILITY
PARTS REQUIRED WHEN REPLACING "D" TYPE WITH "F" TYPE
"D" TYPE "F" TYPE
PARTS DESCRIPTION PREVIOUS PART NO. NEW PART NO.
1. Plate, RR end 11355-15050 11355-15060
2. Pipe, water inlet 16322-15010 16322-15030
3. Pipe, water by-pass NO. 2 16278-16010 16278-16060
4. Pipe, water by-pass NO. 1 16268-15040 16268-15060
5. Cover, flywheel housing 11361-15021 11361-16040
under
6. Bolt, w/washer* 91621-60614 91611-61025
PARTS REQUIRED WHEN REPLACING "F" TYPE WITH "D" AND "E" TYPE
"F" TYPE "D" & "E" TYPE
PARTS DESCRIPTION PREVIOUS PART NO. NEW PART NO.
1. Bolt, w/washer* 91611-61025 91621-60614
PARTS REQUIRED WHEN REPLACING "E" TYPE WITH "F" TYPE
"E" TYPE "F" TYPE
PARTS DESCRIPTION PREVIOUS PART NO. NEW PART NO.
1. Cover, flywheel housing 11361-15021 11361-16040
under
2. Bolt, w/washer* 91621-60614 91611-61025
* Requires 2 bolts

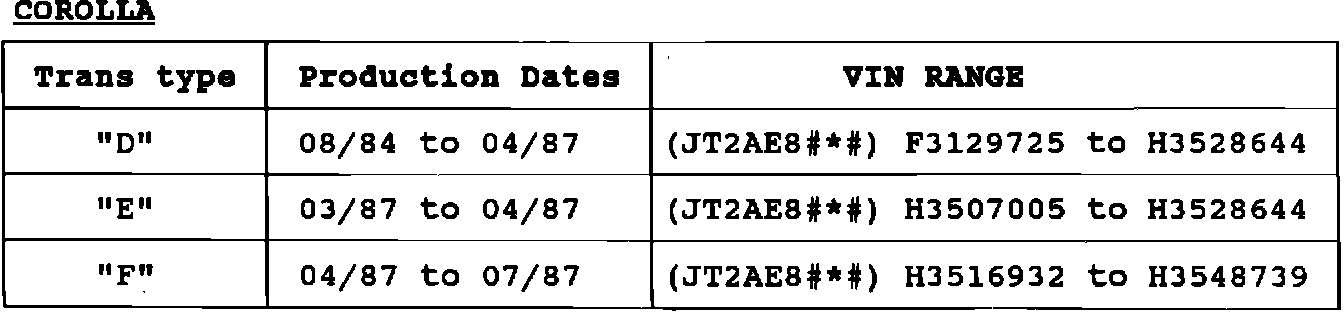

VIN AND PRODUCTION INFO: (COROLLA)
