AIR CONDITIONING: BLOWER UNIT: INSTALLATION
INSTALLATION
1. INSTALL BLOWER ASSEMBLY

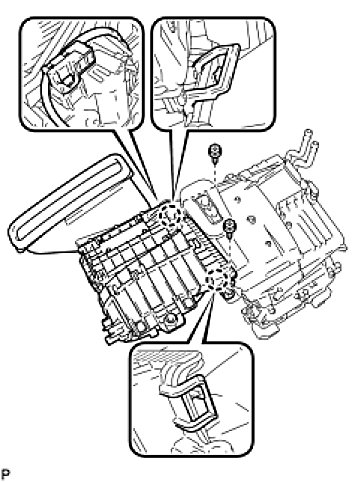

(a) Engage the 2 claws.
(b) Install the blower assembly with the 2 screws.
(c) Connect the connector.
2. INSTALL AIR CONDITIONING UNIT Installation
3. INSTALL INSTRUMENT PANEL REINFORCEMENT ASSEMBLY WITH AIR CONDITIONING UNIT (w/o PTC Heater) Installation
4. INSTALL INSTRUMENT PANEL REINFORCEMENT ASSEMBLY WITH AIR CONDITIONING UNIT (w/ PTC Heater) Installation
5. INSTALL NO. 1 INSTRUMENT PANEL BRACE SUB-ASSEMBLY Installation
6. INSTALL NO. 2 INSTRUMENT PANEL BRACE SUB-ASSEMBLY Installation
7. INSTALL CENTER HEATER TO REGISTER DUCT Installation
8. INSTALL NO. 1 CONSOLE BOX DUCT (w/o Rear Air Conditioning System) Installation
9. INSTALL REAR NO. 3 AIR DUCT Installation
10. INSTALL REAR NO. 1 AIR DUCT Installation
11. INSTALL AIR CONDITIONING AMPLIFIER ASSEMBLY Installation
12. INSTALL CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) (w/ Smart Key System) Installation
13. INSTALL POWER STEERING ECU ASSEMBLY Installation
14. CONNECT INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY Installation
15. INSTALL STEERING COLUMN ASSEMBLY Installation
16. CONNECT STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY Installation
17. INSTALL NO. 1 AIR DUCT SUB-ASSEMBLY Installation
18. INSTALL DRIVER SIDE KNEE AIRBAG ASSEMBLY Installation
19. INSTALL BRAKE PEDAL SUPPORT SUB-ASSEMBLY Installation
20. CONNECT BRAKE MASTER CYLINDER PUSH ROD CLEVIS Installation
21. INSTALL BRAKE PEDAL RETURN SPRING Installation
22. INSTALL STOP LIGHT SWITCH ASSEMBLY Installation
23. INSPECT AND ADJUST BRAKE PEDAL HEIGHT Adjustments
24. INSPECT BRAKE PEDAL FREE PLAY Adjustments
25. INSPECT BRAKE PEDAL RESERVE DISTANCE Adjustments
26. INSTALL INSTRUMENT PANEL SAFETY PAD ASSEMBLY (for Pole Antenna Type) Installation
27. INSTALL INSTRUMENT PANEL SAFETY PAD ASSEMBLY (for Glass Antenna Type) Installation
28. CONNECT INSTRUMENT PANEL WIRE ASSEMBLY Installation
29. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY (for RH Side) Installation
30. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY Installation
31. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY (for LH Side) Installation
32. INSTALL NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY Installation
33. INSTALL FRONT PILLAR GARNISH RH Installation
34. CONNECT FRONT DOOR OPENING TRIM WEATHERSTRIP RH Installation
35. INSTALL FRONT PILLAR GARNISH LH Installation
36. CONNECT FRONT DOOR OPENING TRIM WEATHERSTRIP LH Installation
37. INSTALL ENGINE SWITCH (w/ Smart Key System) Installation
38. INSTALL FRONT NO. 2 CONSOLE BOX INSERT Installation
39. INSTALL FRONT NO. 1 CONSOLE BOX INSERT Installation
40. INSTALL CONSOLE BOX ASSEMBLY (w/o Rear Air Conditioning System) Installation
41. INSTALL CONSOLE BOX ASSEMBLY (w/ Rear Air Conditioning System) Installation
42. INSTALL LOWER REAR CONSOLE BOX Installation
43. INSTALL NO. 2 CONSOLE BOX DUCT (w/o Rear Air Conditioning System) Installation
44. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY Installation
45. INSTALL LOWER INSTRUMENT PANEL SUB-ASSEMBLY Installation
46. INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY Installation
47. INSTALL COWL SIDE TRIM SUB-ASSEMBLY RH Installation
48. INSTALL FRONT DOOR SCUFF PLATE RH Installation
49. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY (for Manual Air Conditioning System) Installation
50. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY (for Automatic Air Conditioning System) Installation
51. INSTALL COWL SIDE TRIM SUB-ASSEMBLY LH Installation
52. INSTALL FRONT DOOR SCUFF PLATE LH Installation
53. INSTALL RADIO RECEIVER ASSEMBLY WITH BRACKET (w/o Navigation System) Installation
54. INSTALL NAVIGATION RECEIVER ASSEMBLY WITH BRACKET (w/ Navigation System) Installation
55. INSTALL HEATER CONTROL AND ACCESSORY ASSEMBLY (for Manual Air Conditioning System) Installation
56. INSTALL AIR CONDITIONING CONTROL ASSEMBLY (for Automatic Air Conditioning System) Installation
57. INSTALL CENTER INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (w/o Smart Key System) Installation
58. INSTALL CENTER INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (w/ Smart Key System) Installation
59. INSTALL CENTER INSTRUMENT PANEL REGISTER ASSEMBLY Installation
60. INSTALL COMBINATION METER ASSEMBLY Installation
61. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY Installation
62. POSITION FRONT WHEELS STRAIGHT AHEAD
63. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY Installation
64. INSTALL STEERING COLUMN COVER Installation
65. ADJUST SPIRAL CABLE SUB-ASSEMBLY Installation
66. INSTALL STEERING WHEEL ASSEMBLY Installation
67. INSPECT STEERING WHEEL CENTER POINT
68. INSTALL STEERING PAD Installation
69. INSTALL LOWER NO. 2 STEERING WHEEL COVER Installation
70. INSTALL LOWER NO. 3 STEERING WHEEL COVER Installation
71. INSTALL FRONT WHEEL LH Installation
72. CONNECT COOLER REFRIGERANT LIQUID PIPE A Installation
73. CONNECT NO. 1 COOLER REFRIGERANT SUCTION PIPE Installation
74. CONNECT HEATER INLET WATER HOSE Installation
75. CONNECT HEATER OUTLET WATER HOSE Installation
76. INSTALL COWL TOP OUTER PANEL SUB-ASSEMBLY Installation
77. INSTALL WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY Installation
78. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY Installation
79. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH Installation
80. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH Installation
81. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
NOTE: When disconnecting the cable, some systems need to be initialized after the cable is reconnected. Repair Instruction - Initialization
82. INSPECT STEERING PAD Installation
83. INSPECT SRS WARNING LIGHT
(a) Inspect the SRS warning light Diagnosis System.
84. ADD ENGINE COOLANT
85. INSPECT FOR COOLANT LEAK
86. CHARGE WITH REFRIGERANT Service and Repair
87. WARM UP ENGINE Service and Repair
88. INSPECT FOR REFRIGERANT LEAK Service and Repair
