Fuse Block: Locations
Engine Room R/B - Engine Compartment Left:
Driver Side J/B And Integration Relay - Lower Finish Panel:
Driver Side J/B And Integration Relay - Lower Finish Panel:
Driver Side J/B And Integration Relay - Lower Finish Panel:
Driver Side J/B And Integration Relay - Lower Finish Panel:
Access Cab & Standard Cab Details

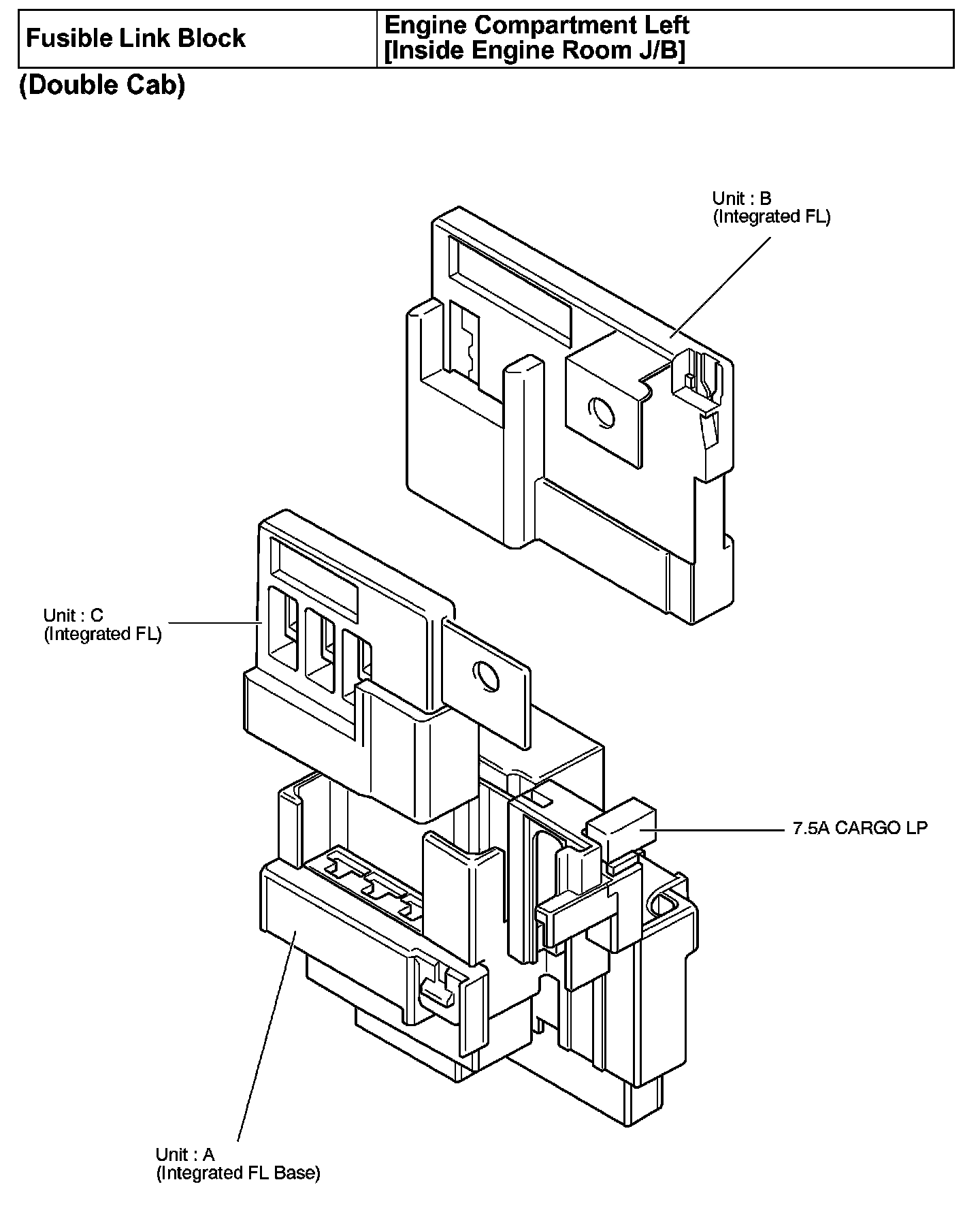

Fusible Link Block - Engine Compartment Left (Inside Engine Room J/B):

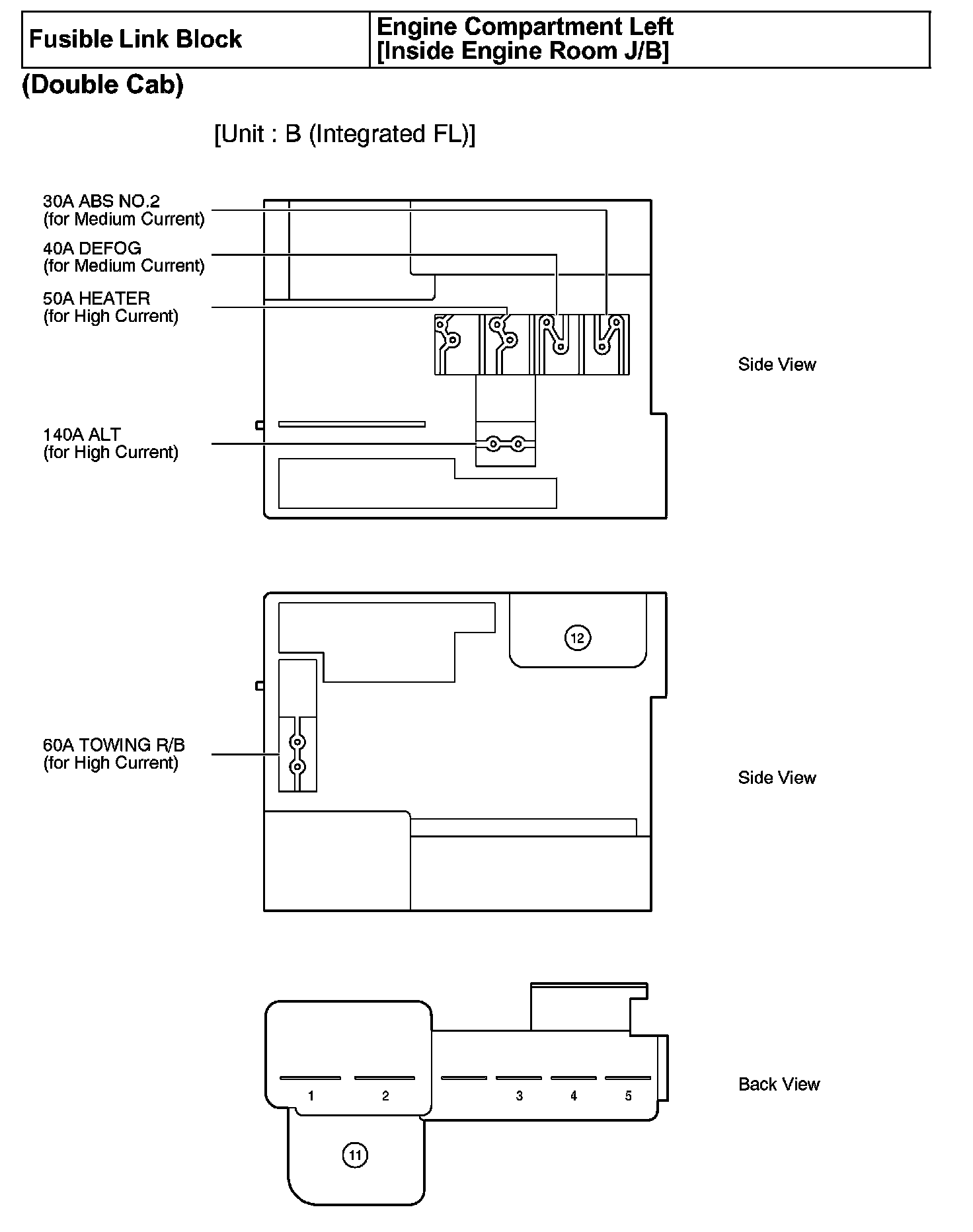

Fusible Link Block - Engine Compartment Left (Inside Engine Room J/B):

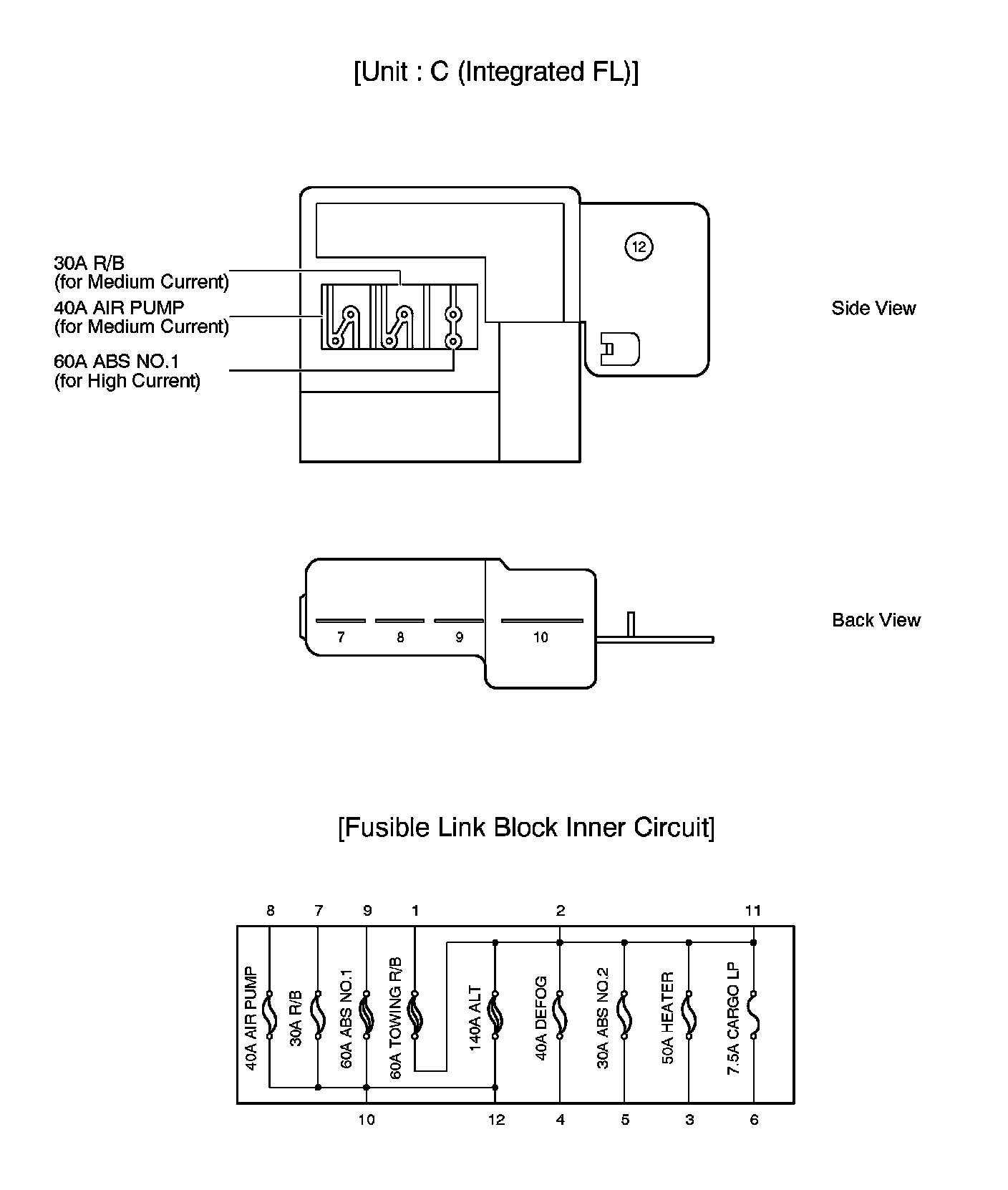

Fusible Link Block - Engine Compartment Left (Inside Engine Room J/B):
Engine Room R/B No. 2 - Engine Compartment Left:

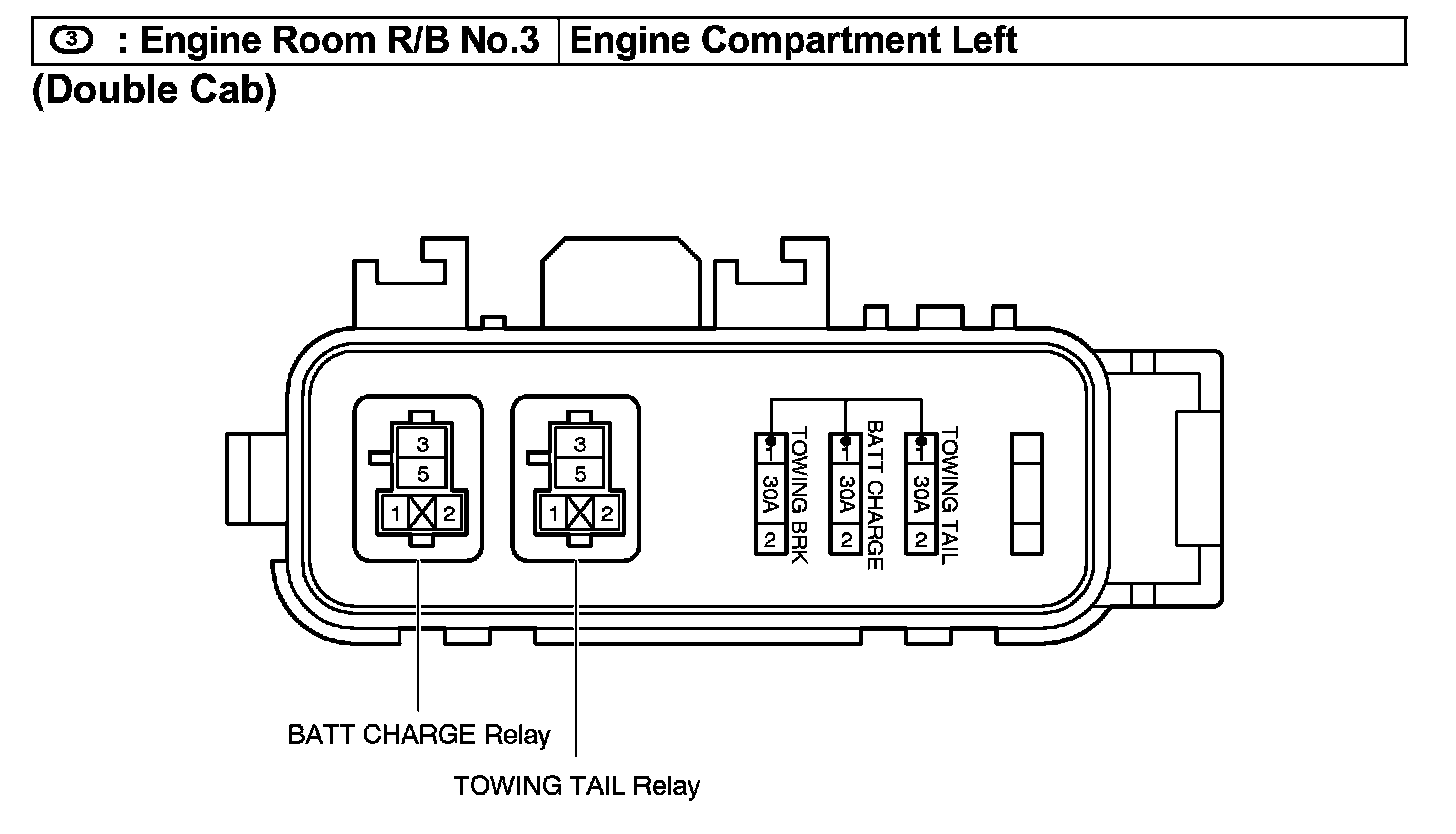

Engine Room R/B No. 3 - Engine Compartment Left:

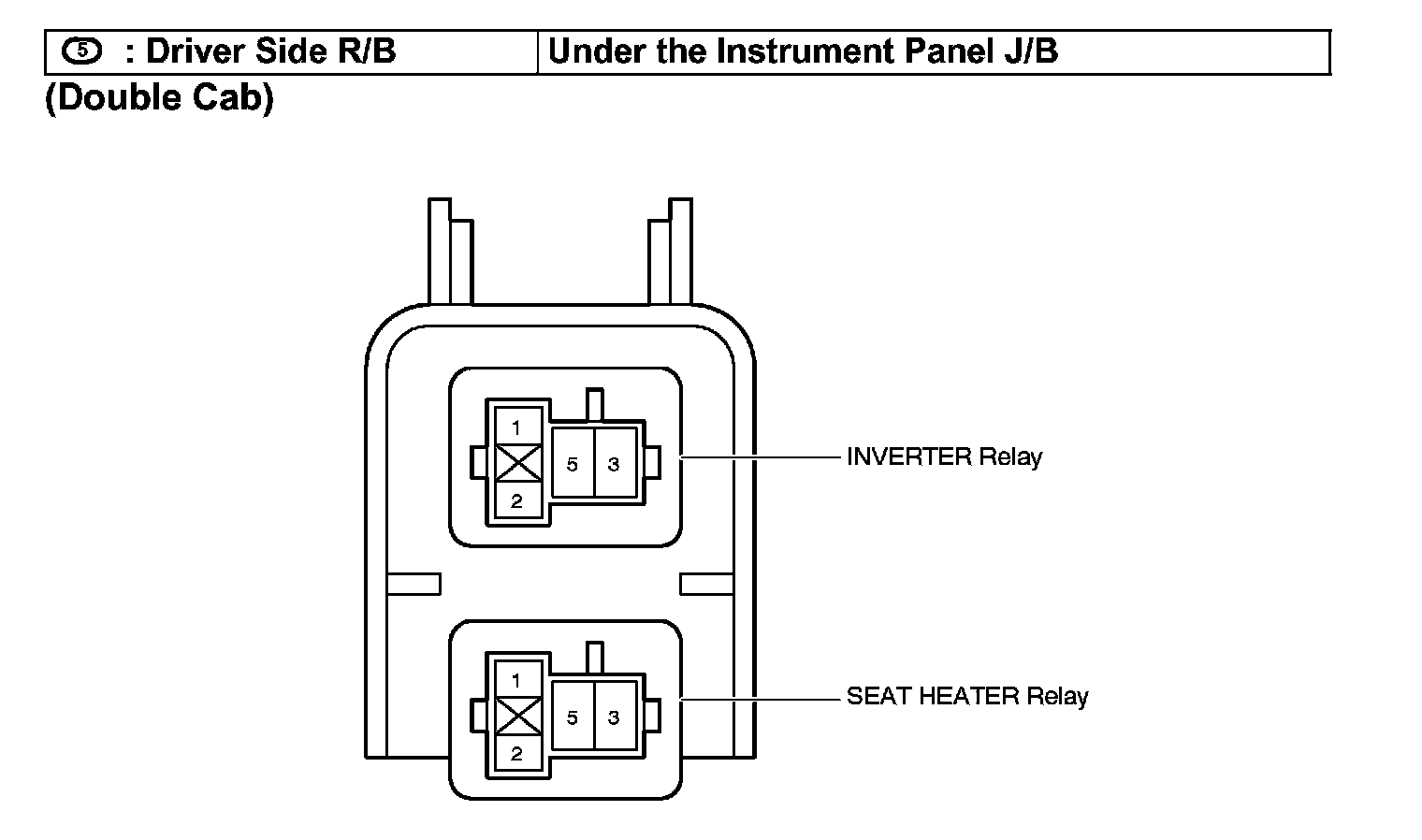

Driver Side R/B - Under The Instrument Panel J/B:

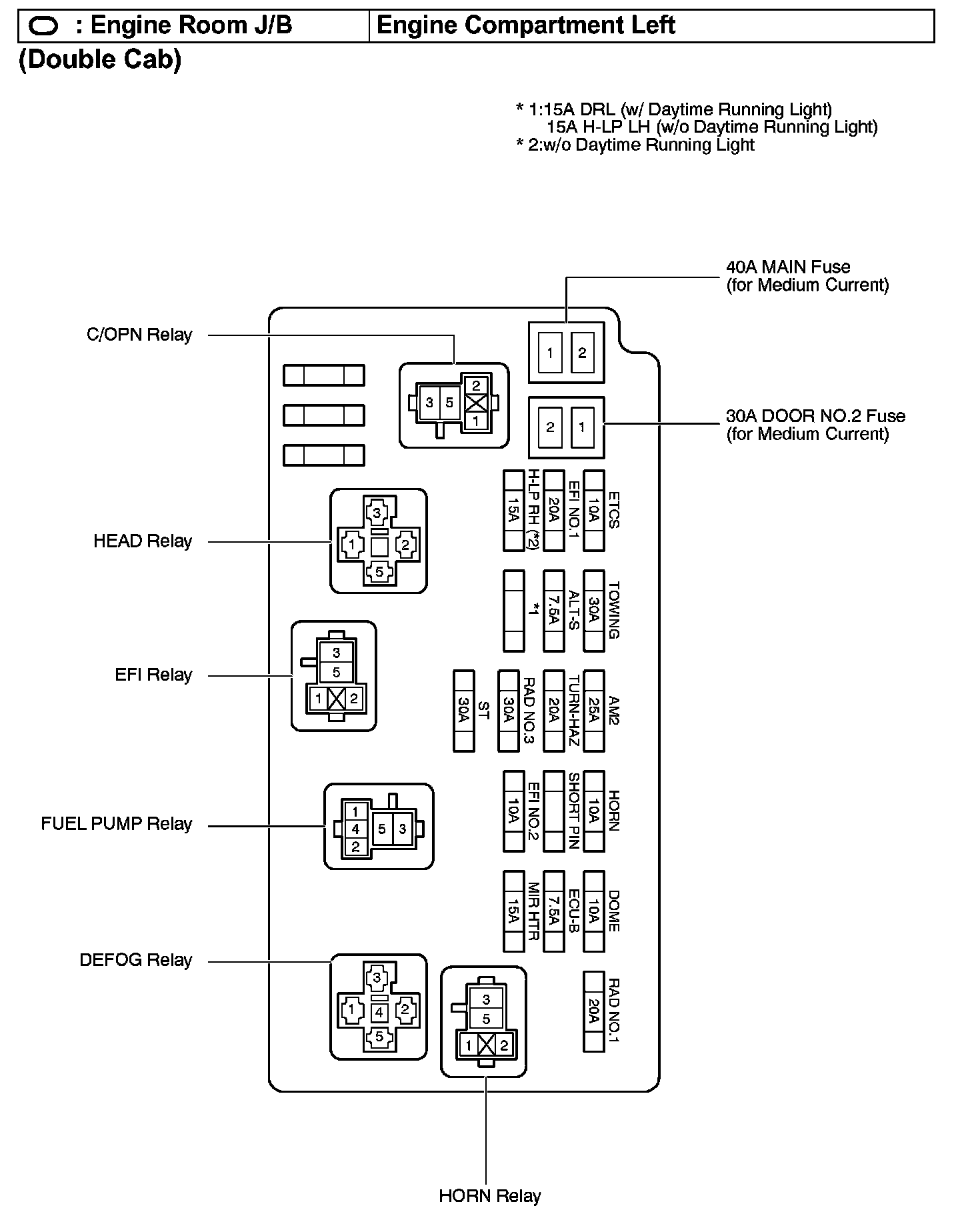

Engine Room J/B - Engine Compartment Left:

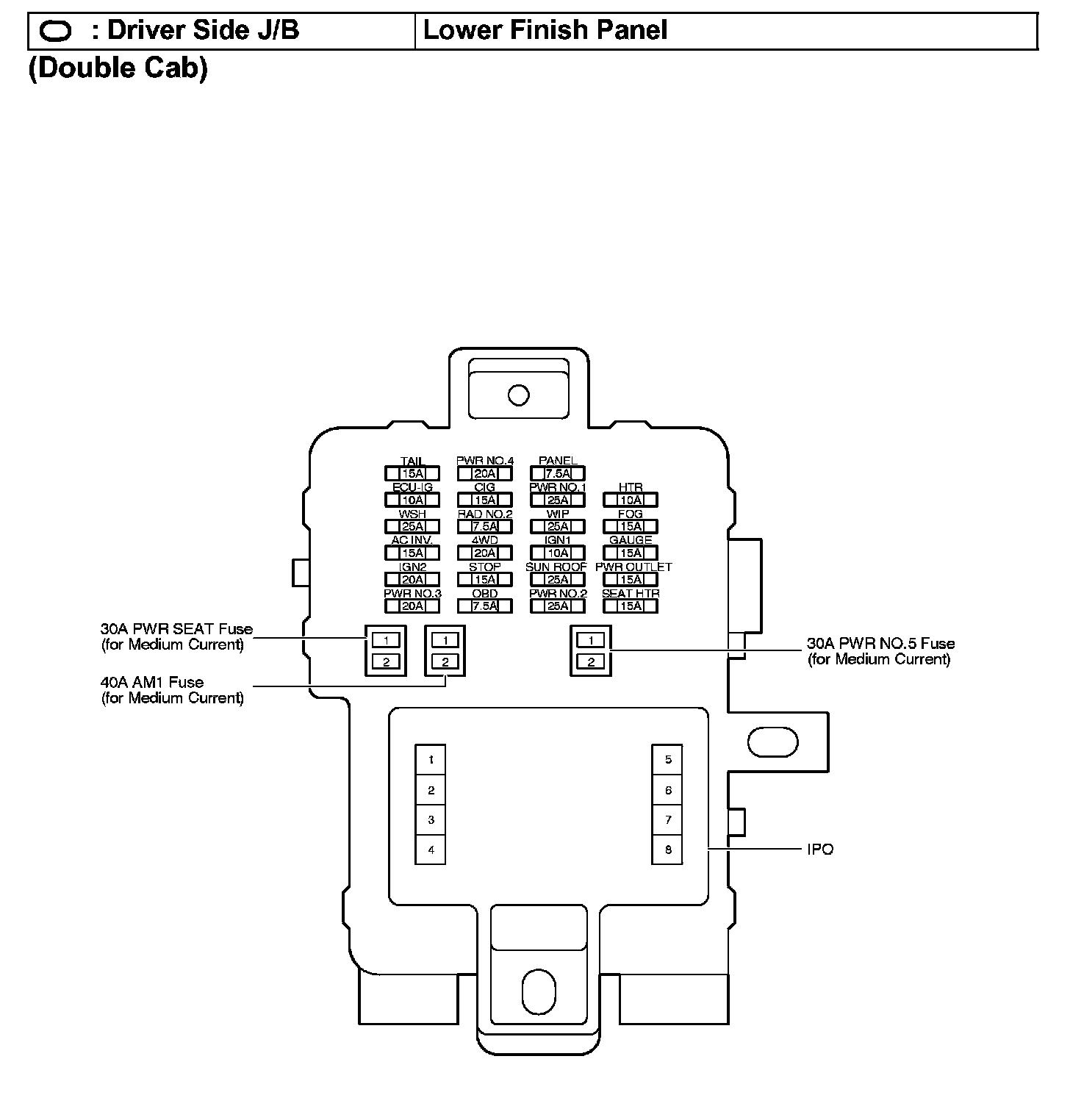

Driver Side J/B - Lower Finish Panel:
Driver Side J/B - Lower Finish Panel:
Double Cab Details
Engine Compartment:
Instrument Panel:
Access Cab & Standard Cab Locations
Engine Compartment:
Instrument Panel:

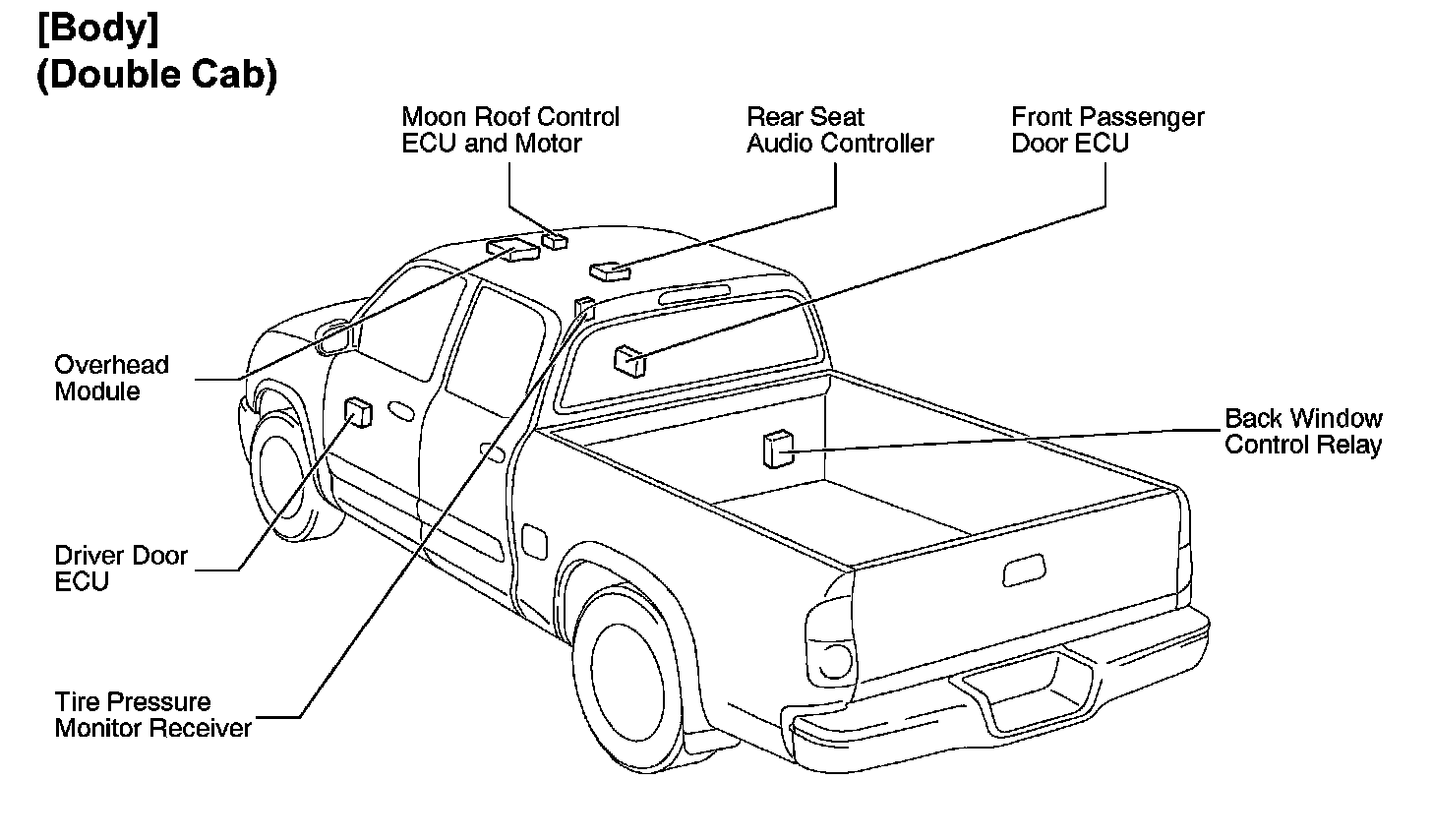

Body:
Double Cab Locations
