Ignition Coil: Service and Repair
REPLACEMENT1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
2. REMOVE V-BANK COVER
3. REMOVE AIR CLEANER ASSEMBLY
4. DISCONNECT VENTILATION HOSE
a. Disconnect the ventilation hose from the intake air surge tank.

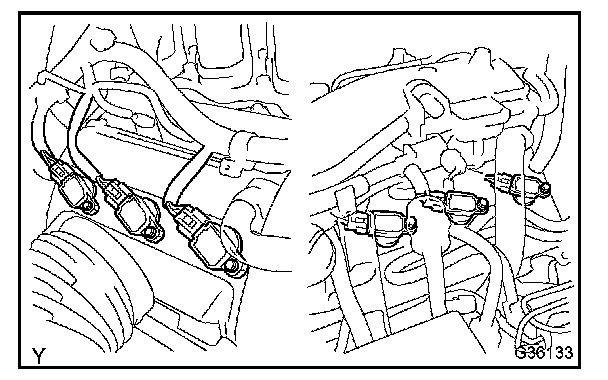

5. REMOVE IGNITION COIL ASSEMBLY
a. Disconnect the 6 connectors.
b. Remove the 6 bolts, then remove the 6 ignition coils.
6. INSTALL IGNITION COIL ASSEMBLY
a. Install the 6 ignition coils with the 6 bolts.
Torque: 10 N.m (102 kgf.cm, 7.4 ft.lbf)
b. Connect the 6 ignition coil connectors.
7. CONNECT VENTILATION HOSE
8. INSTALL AIR CLEANER ASSEMBLY
9. INSTALL V-BANK COVER
10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Torque: 3.9 N.m (40 kgf.cm, 35 in.lbf)
11. INSPECT IGNITION TIMING
SST 09843-18040
12. INSPECT ENGINE IDLING SPEED
SST 09843-18030
