Power Source Circuit (Multi Display Controller Sub-Assy)
POWER SOURCE CIRCUIT (MULTI DISPLAY CONTROLLER SUB-ASSY)CIRCUIT DESCRIPTION
This circuit provides power to the multi-display controller sub-assy.

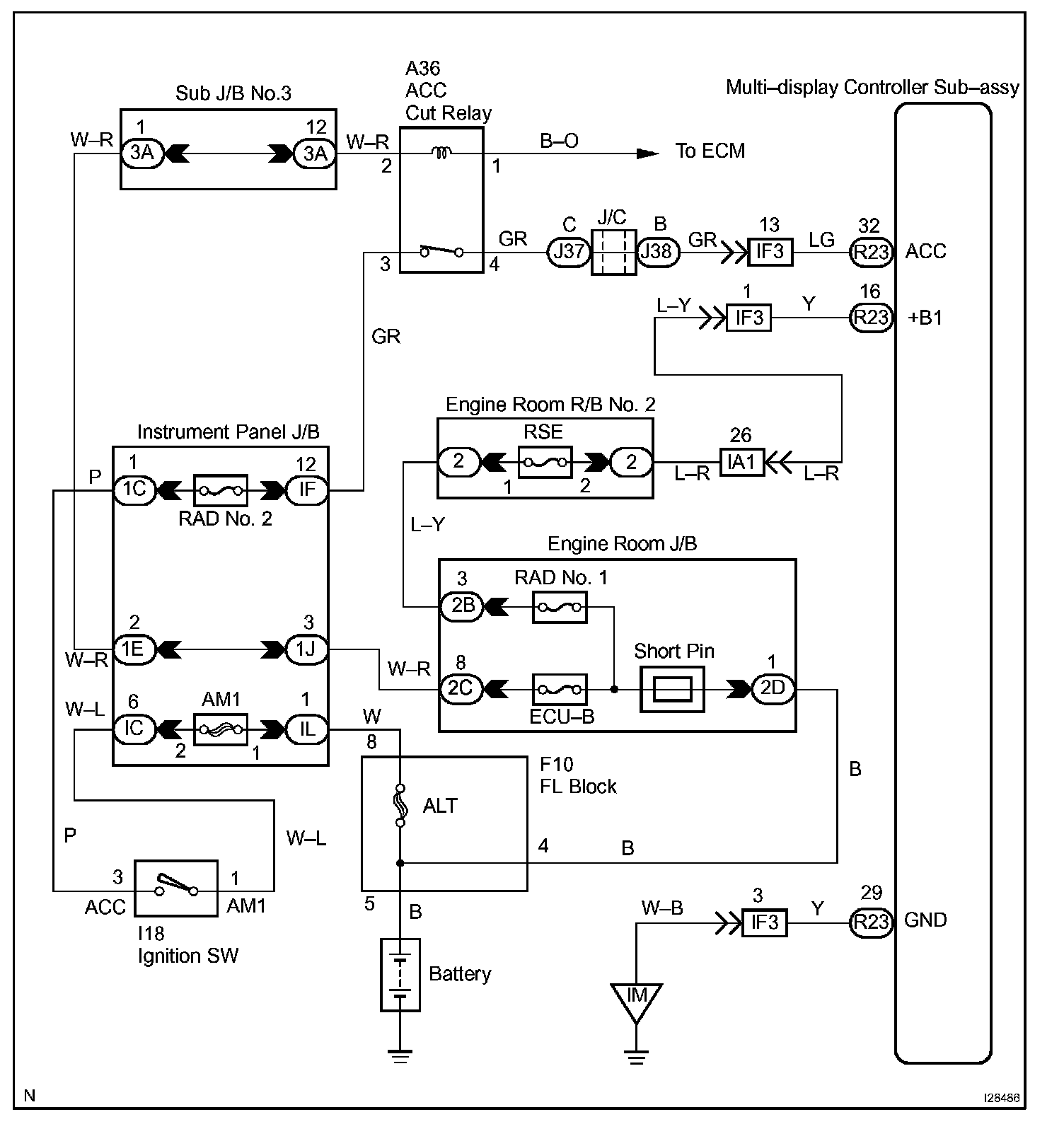

Wiring Diagram:

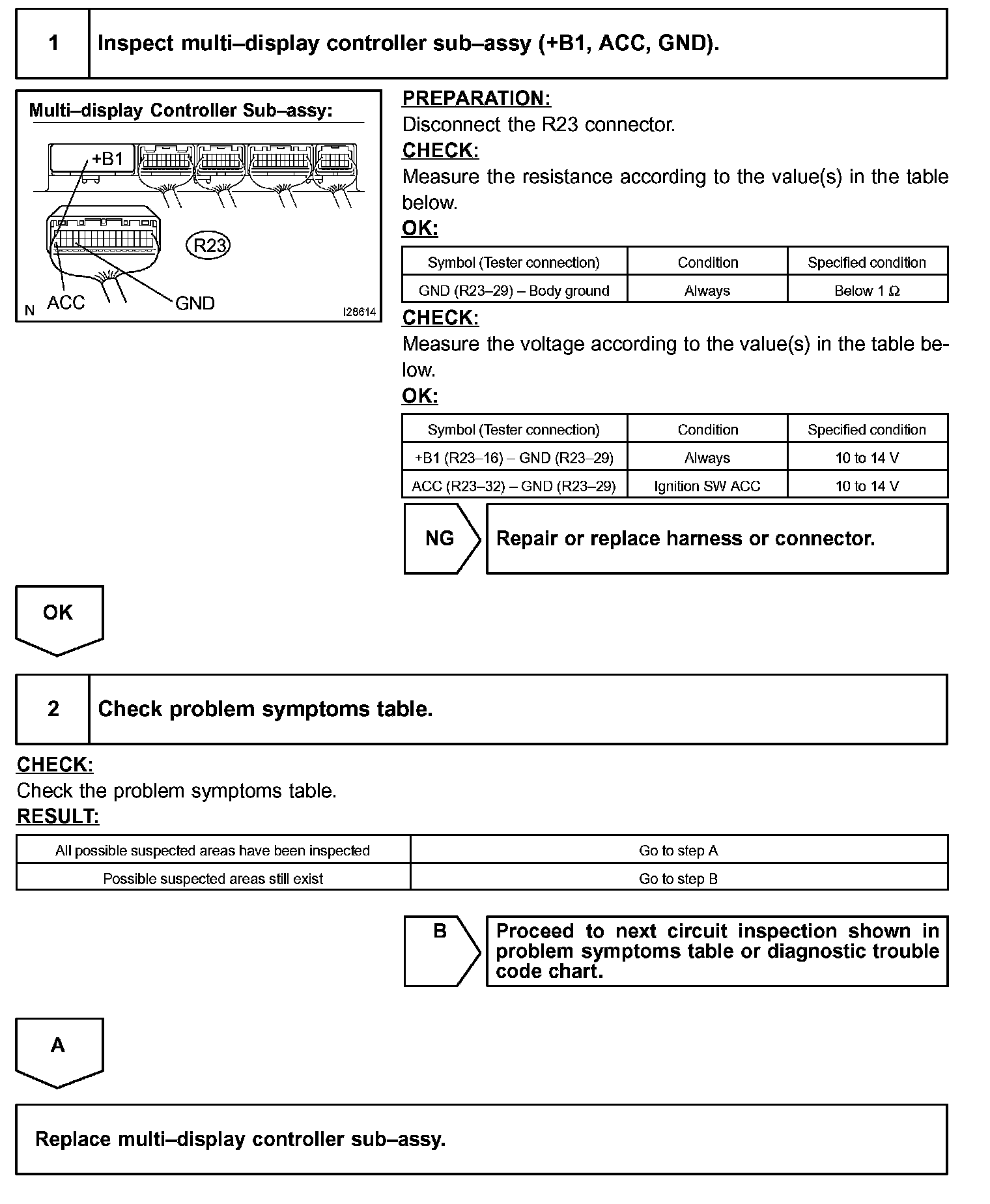

Step 1 - 2:
INSPECTION PROCEDURE
