883419 Removing and Installing Auxiliary Air-Conditioning Air Guide
WM 883419 Removing and installing auxiliary air-conditioning air guide
Technical values
Preliminary work
Preliminary work for removing B-pillar air guide
Remove air vent. -> 887519 Removing and installing air vent - section on "Removing" 887519 Removing and installing air vent
Preliminary work for removing air guide for front centre console
Remove front floor covering. -> 704119 Removing and installing floor covering - section on "Removing"
Preliminary work for removing air guide for rear centre console
Remove front floor covering. -> 704119 Removing and installing floor covering - section on "Removing"
Information
Component information

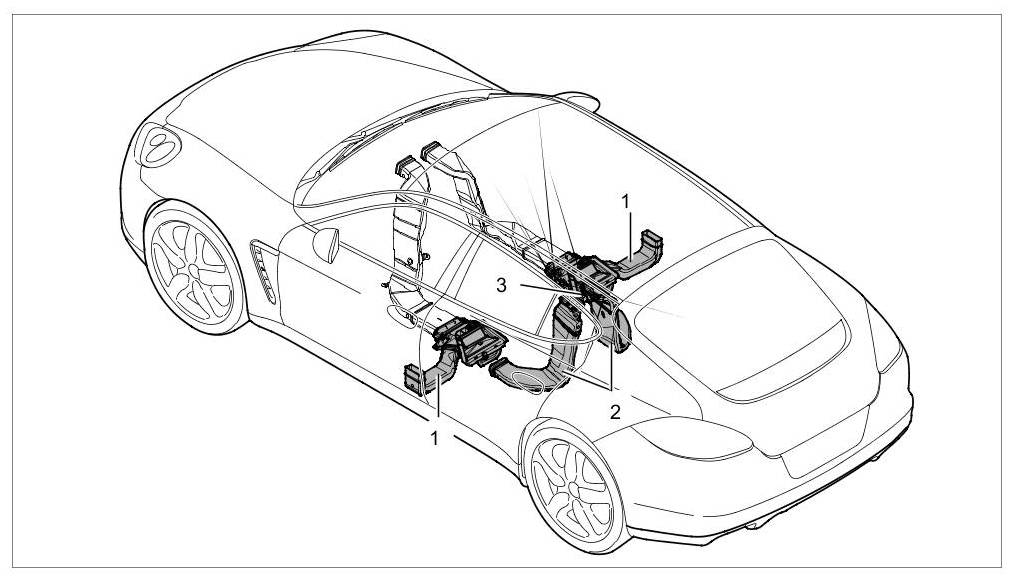

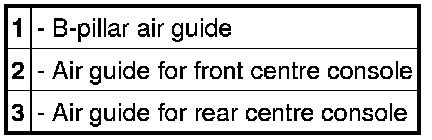

Installation position of air guide
Removing auxiliary air-conditioning air guide
Removing B-pillar air guide
1. Unscrew fastening nut -4- on B-pillar air guide.

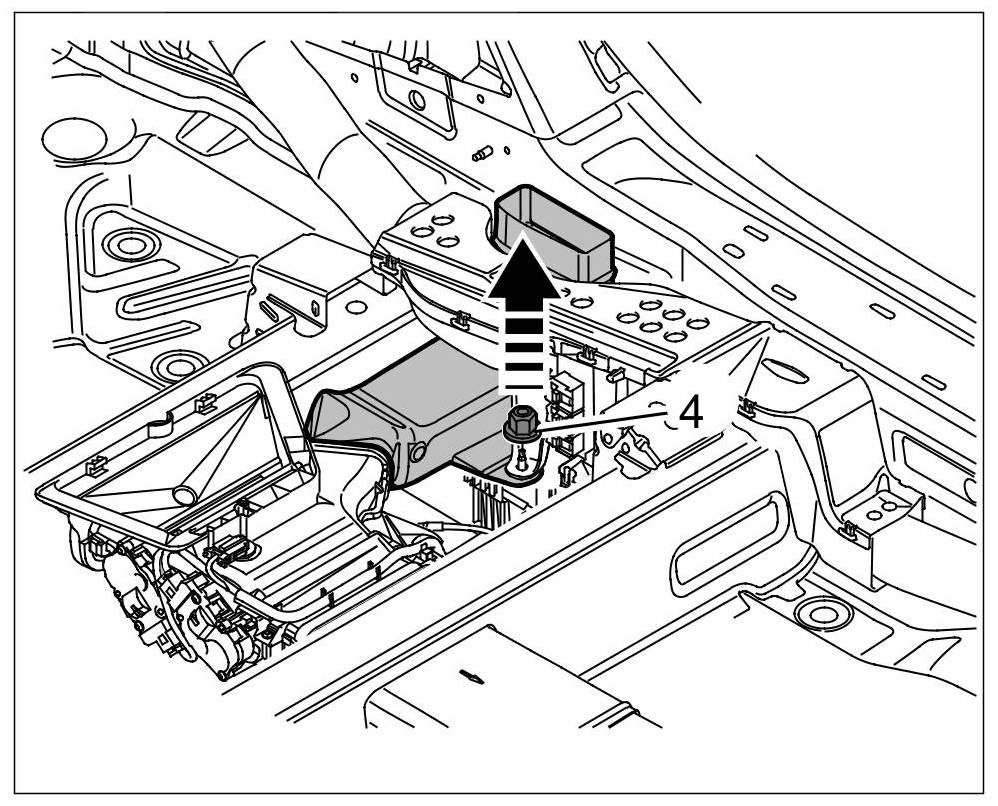

Loosening fastening nut
2. Disconnect cable duct holder from the stud.
3. Disconnect air guide from the air vent and lift it up and off.
Removing air guide for front centre console
1. Disconnect air guide for front centre console from the air vent.

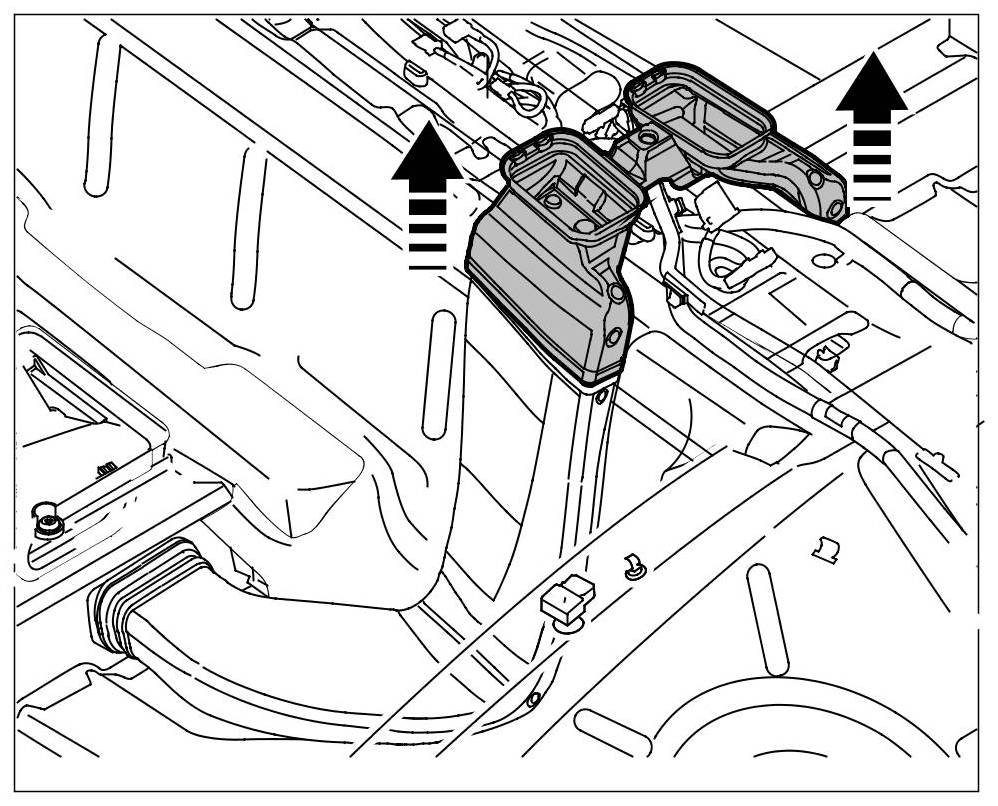

Disconnecting air guide for front centre console
2. Disconnect air guide from the air guide for the rear centre console.
3. Remove air guide for centre console towards the rear.
Removing air guide for rear centre console
1. Disconnect air guide for rear centre console from the air guide for the front centre console.

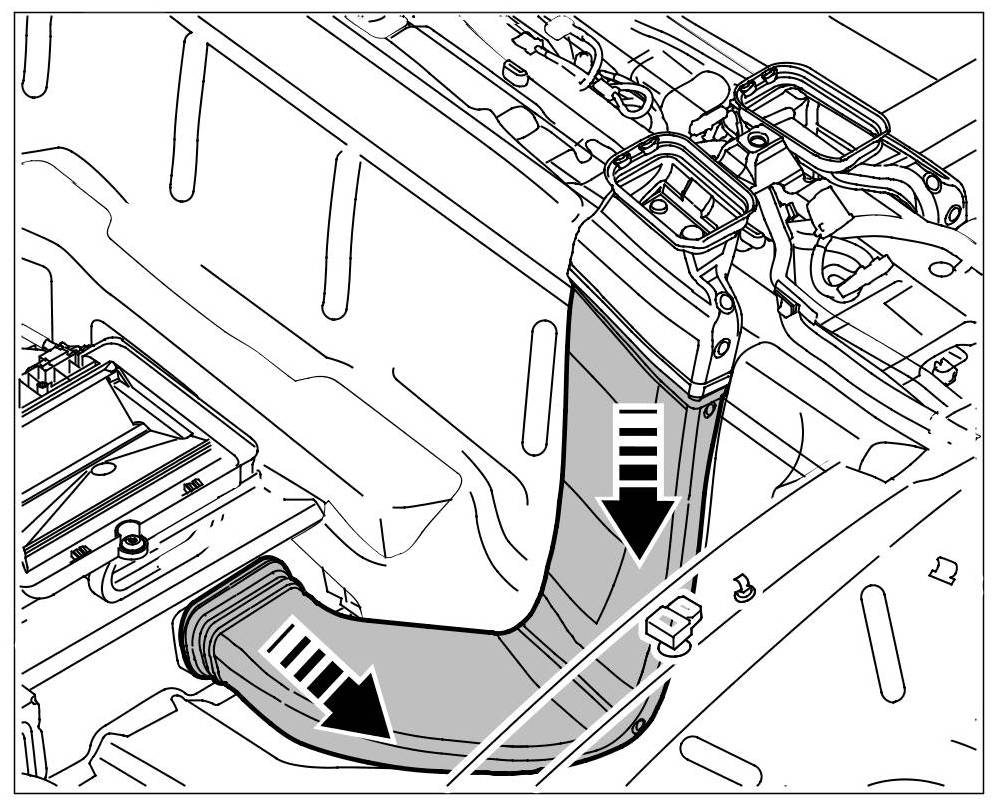

Disconnecting air guide for rear centre console
2. Lift air guide for rear centre console up and remove it.
Installing auxiliary air-conditioning air guide
Installing B-pillar air guide
1. Insert B-pillar air guide into the air vent.
2. Attach cable duct holder to the stud.
3. Fit and tighten the fastening nut -4-.

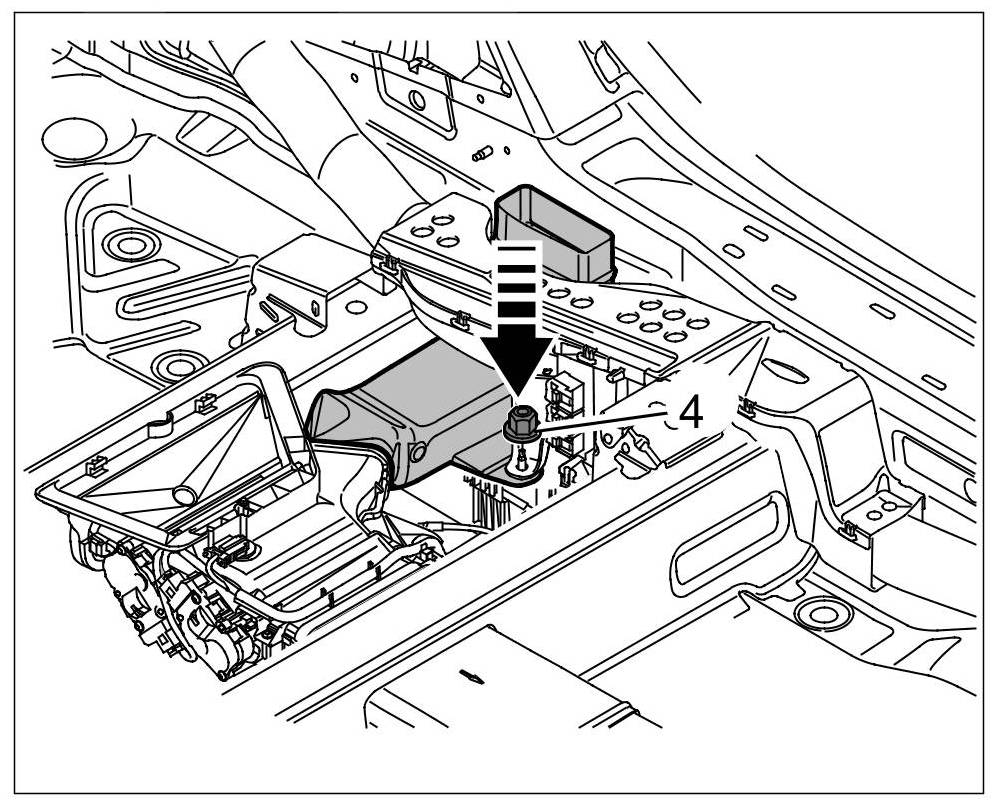

Tightening fastening nut
=> Tightening torque: 3.5 Nm (2 ftlb.)
Installing air guide for front centre console
1. Insert air guide for front centre console into the air guide for the rear centre console.
2. Connect air guide for front centre console to the air vent.

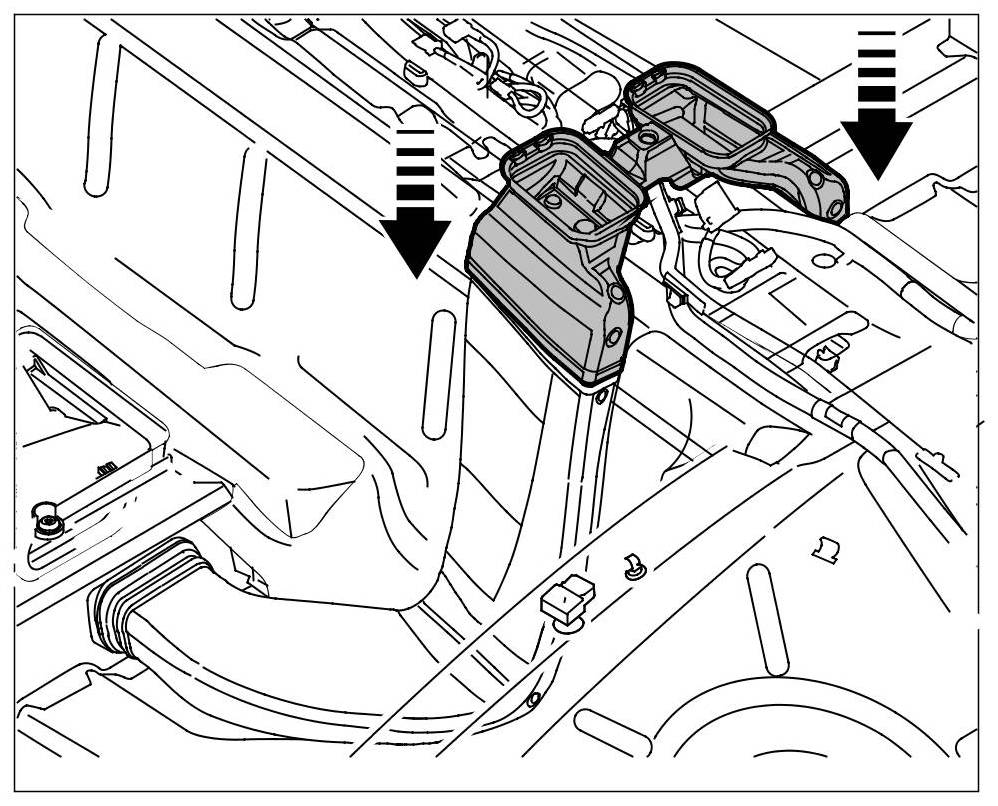

Inserting air guide for front centre console
Installing air guide for rear centre console
1. Position air guide for rear centre console.
2. Connect air guide for rear centre console to the air guides for the front centre console.

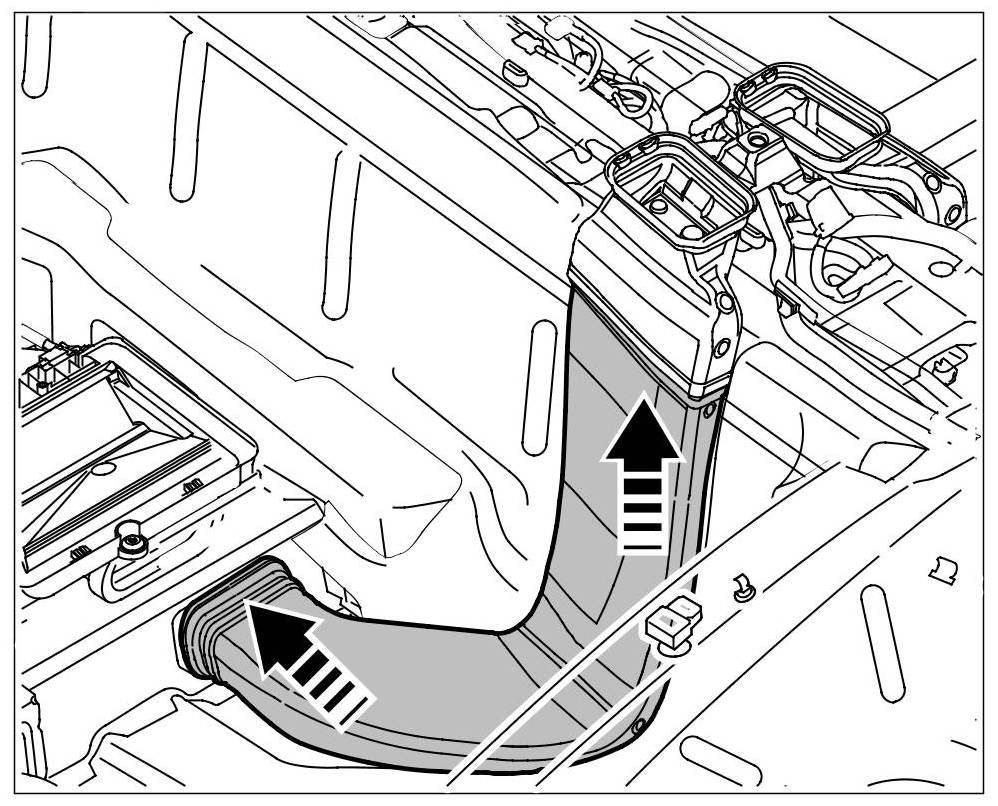

Connecting air guide for rear centre console
Subsequent work
Subsequent work for installing B-pillar air guide
Install air vent. -> 887519 Removing and installing air vent - section on "Installing" 887519 Removing and installing air vent
Subsequent work for installing air guide for front centre console
Install front floor covering. -> 704119 Removing and installing floor covering - section on "Installing"
Subsequent work for installing air guide for rear centre console
Install front floor covering. -> 704119 Removing and installing floor covering - section on "Installing"
