Keyless Entry

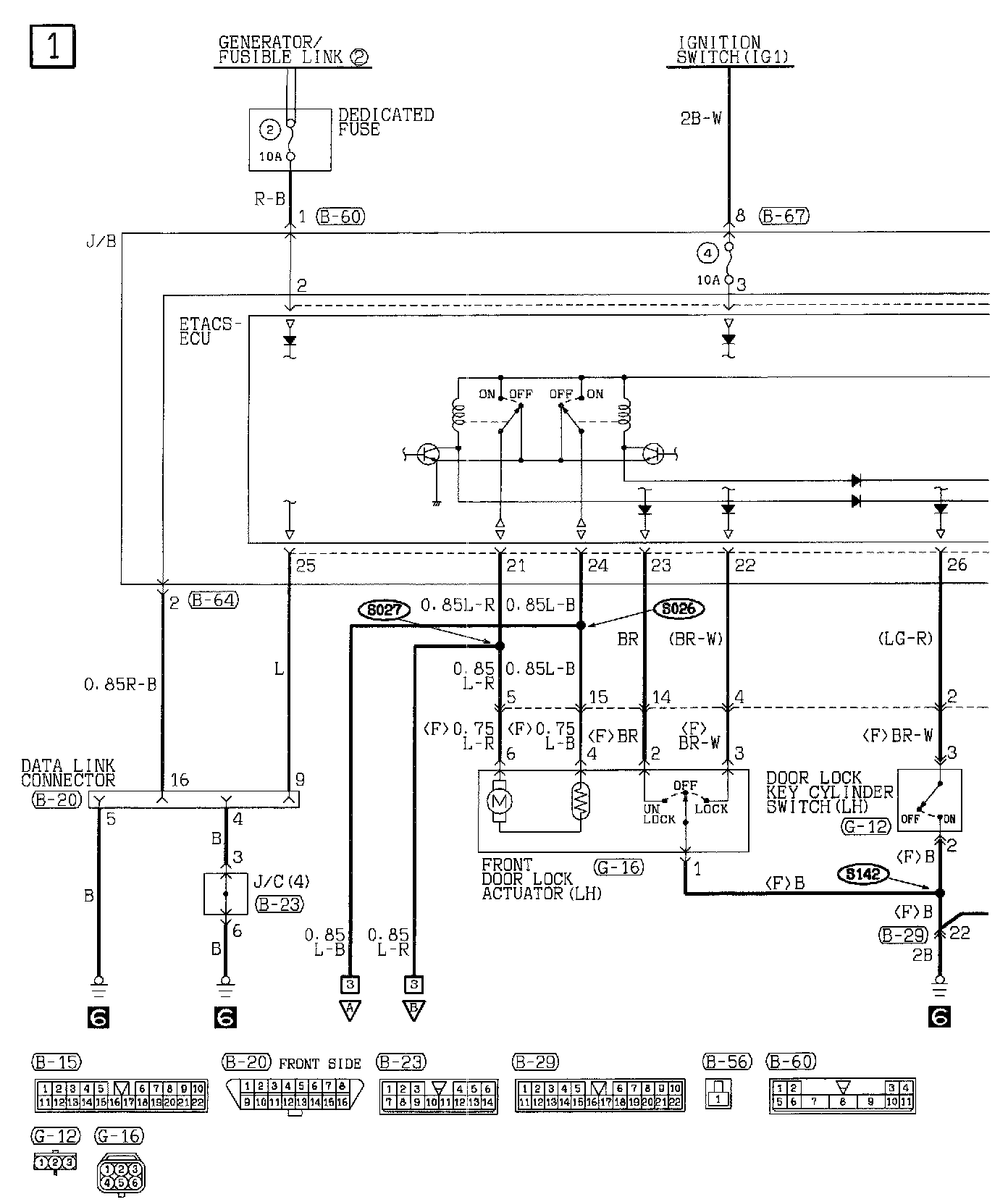

Central Door Locking System (Part 1 Of 3):
Data Link Connector
Dedicated Fuse
J/B
- ETACS-ECU
J/C
Front Door Lock Actuator (LH)
Door Lock Key Cylinder Switch (LH)

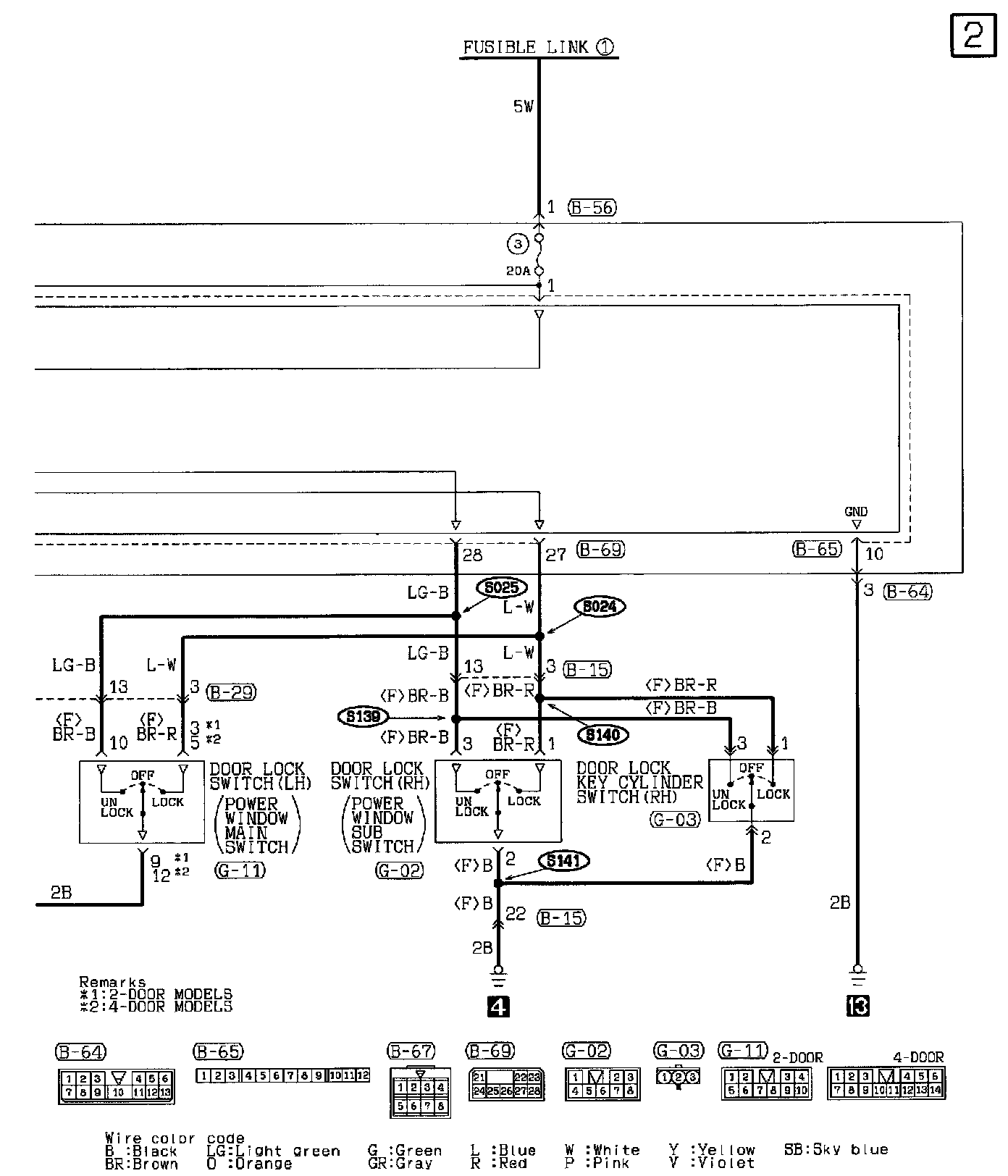

Central Door Locking System (Part 2 Of 3):
Door Lock Switch (LH) (Power Window Main Switch)
Door Lock Switch (RH) (Power Window Sub Switch)
Door Lock Key Cylinder Switch (RH)
Central Door Locking System (Part 3 Of 3):
Front Door Lock Actuator(RH)
Rear Door Lock Actuator (LH & RH)
