Electrical Diagrams

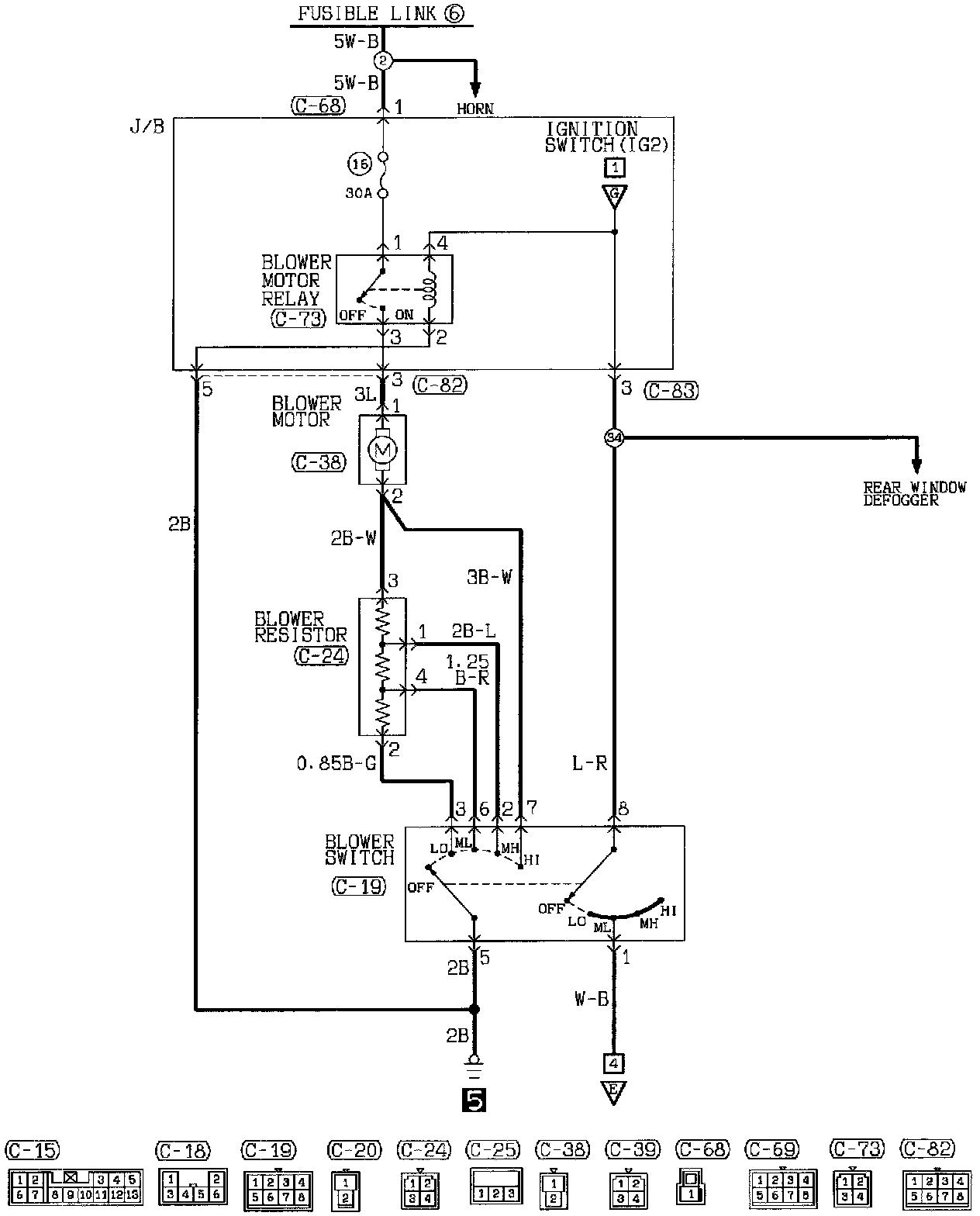

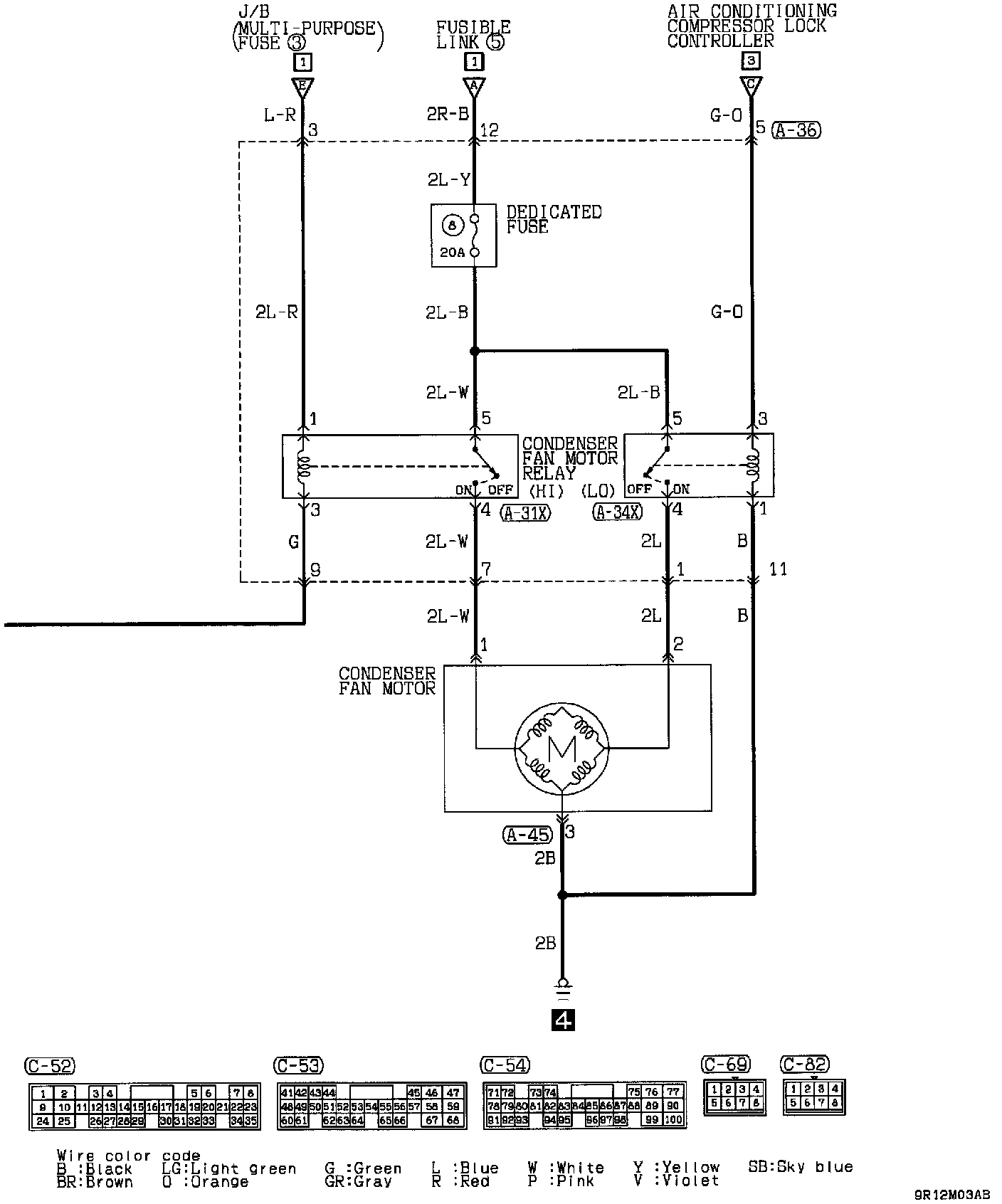

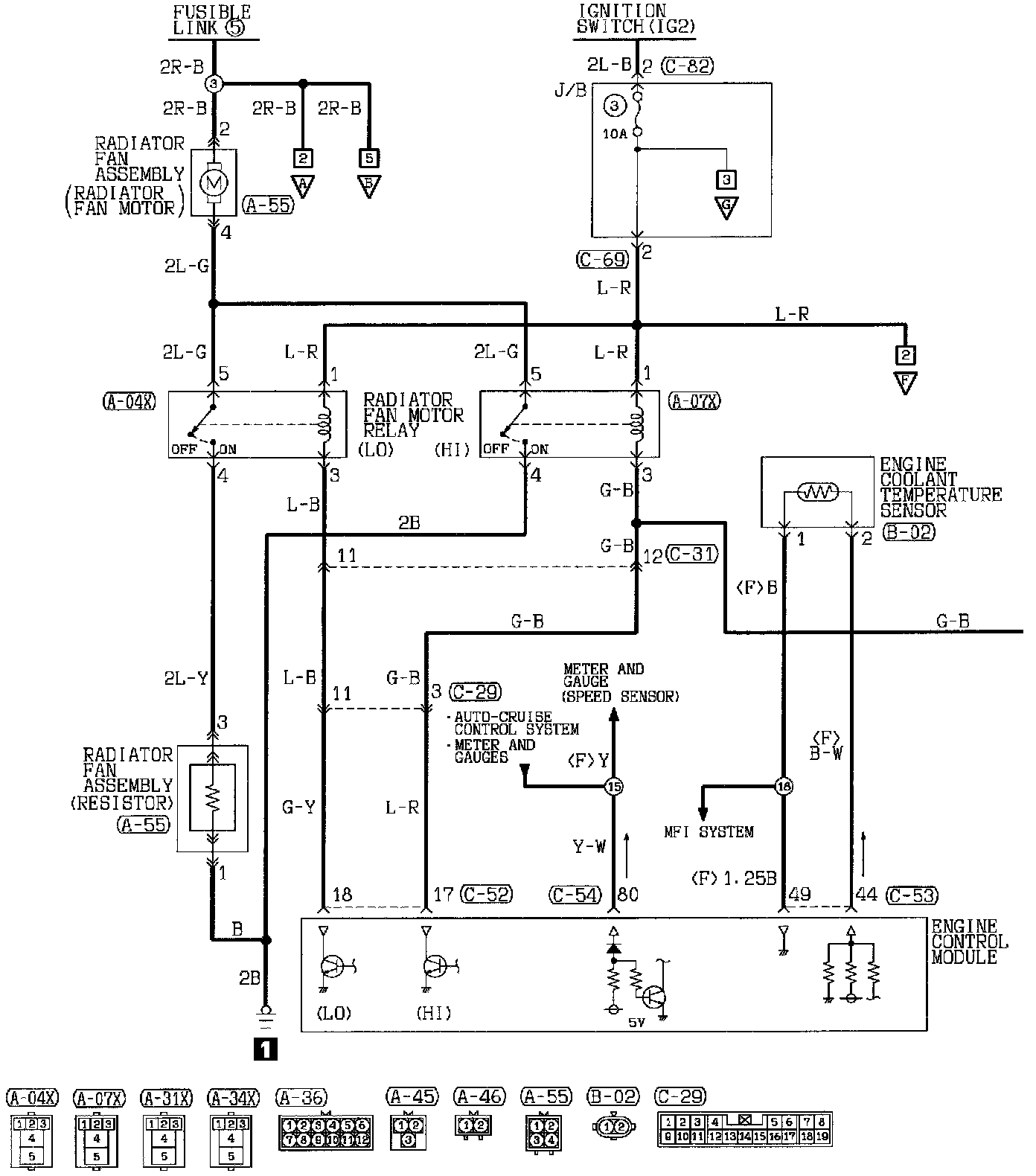

Manual Air Conditioning SOHC (Part 1 Of 5):

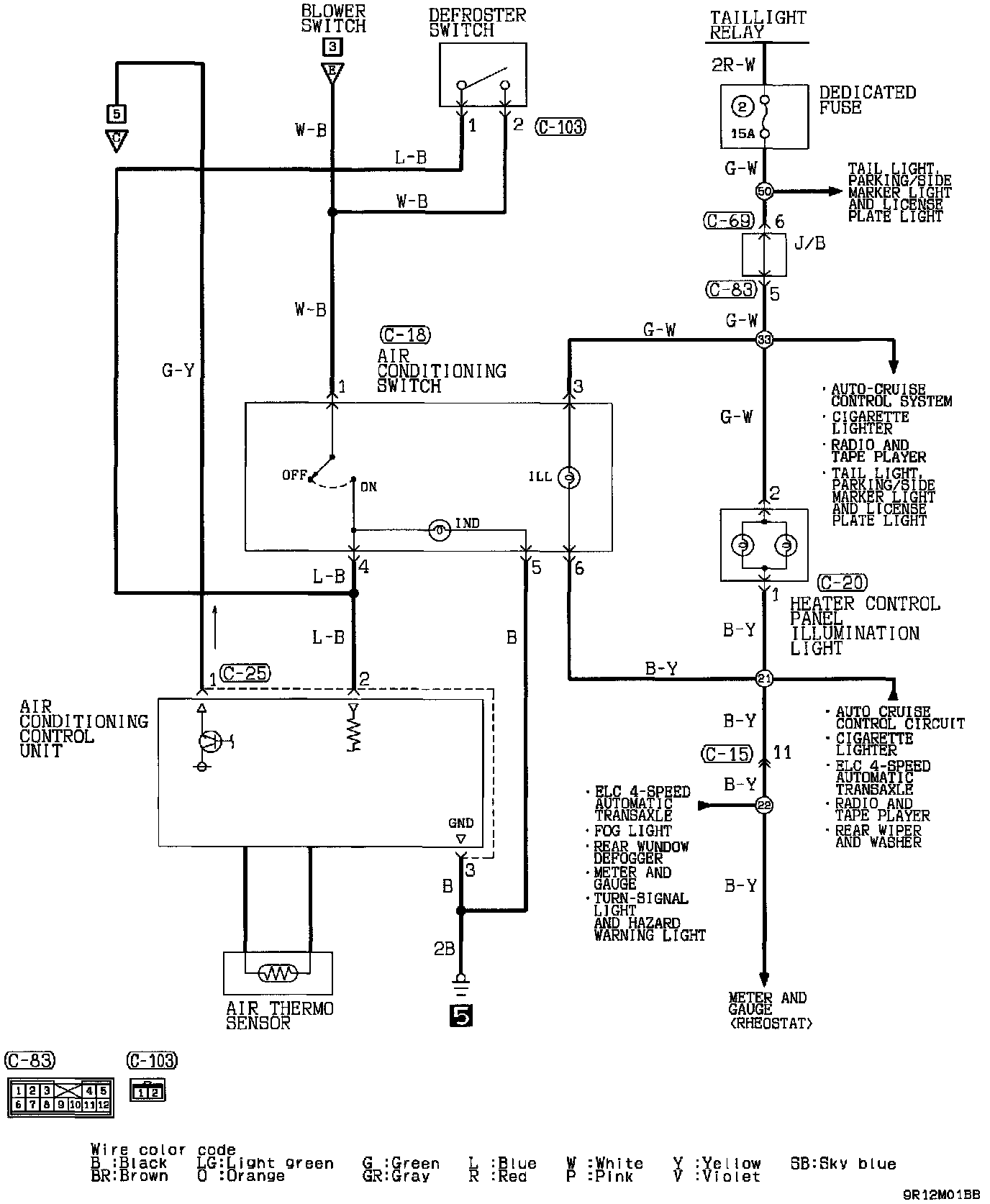

Manual Air Conditioning SOHC (Part 2 Of 5):

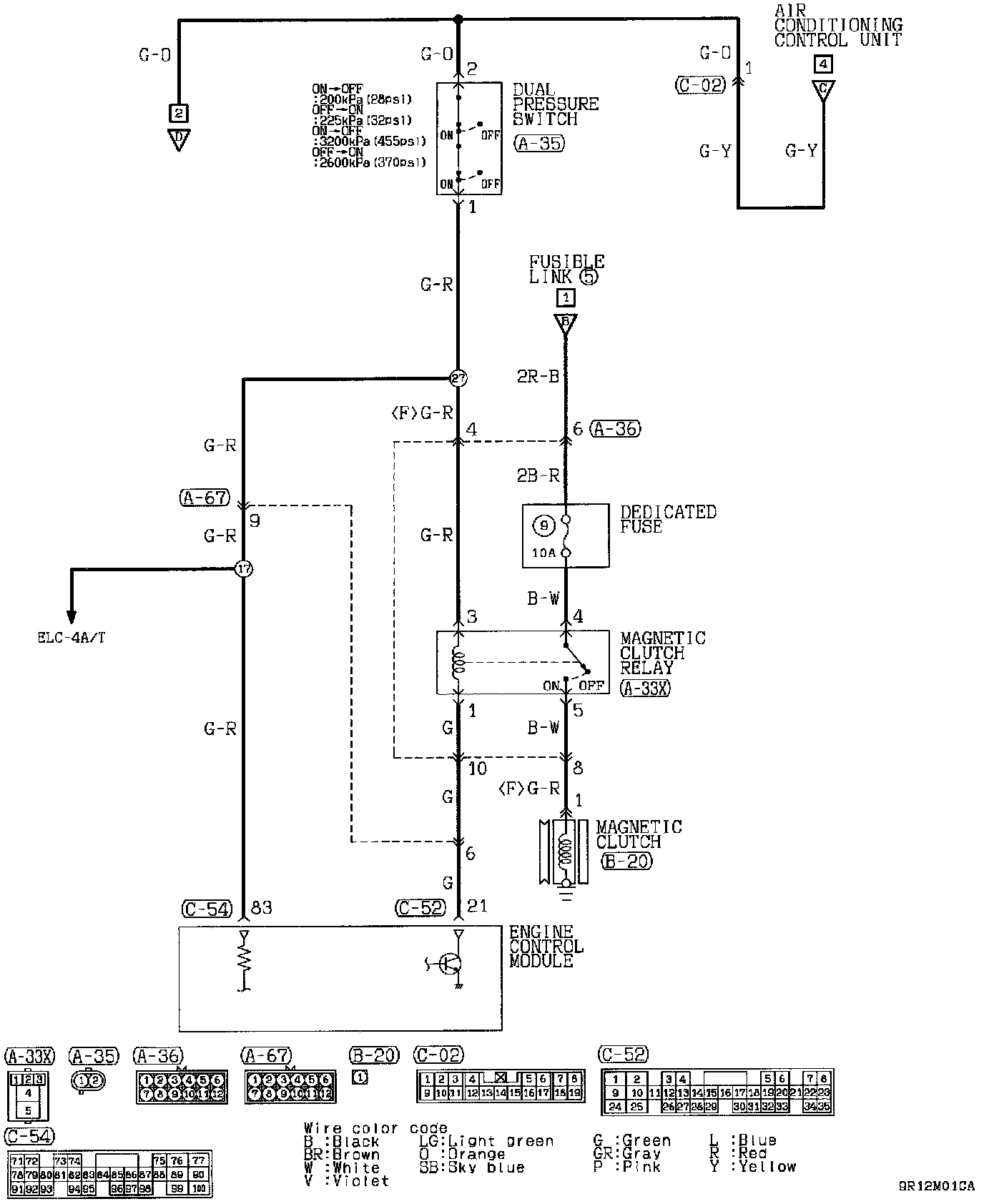

Manual Air Conditioning SOHC (Part 3 Of 5):



Manual Air Conditioning SOHC (Part 4 Of 5):



Manual Air Conditioning SOHC (Part 5 Of 5):

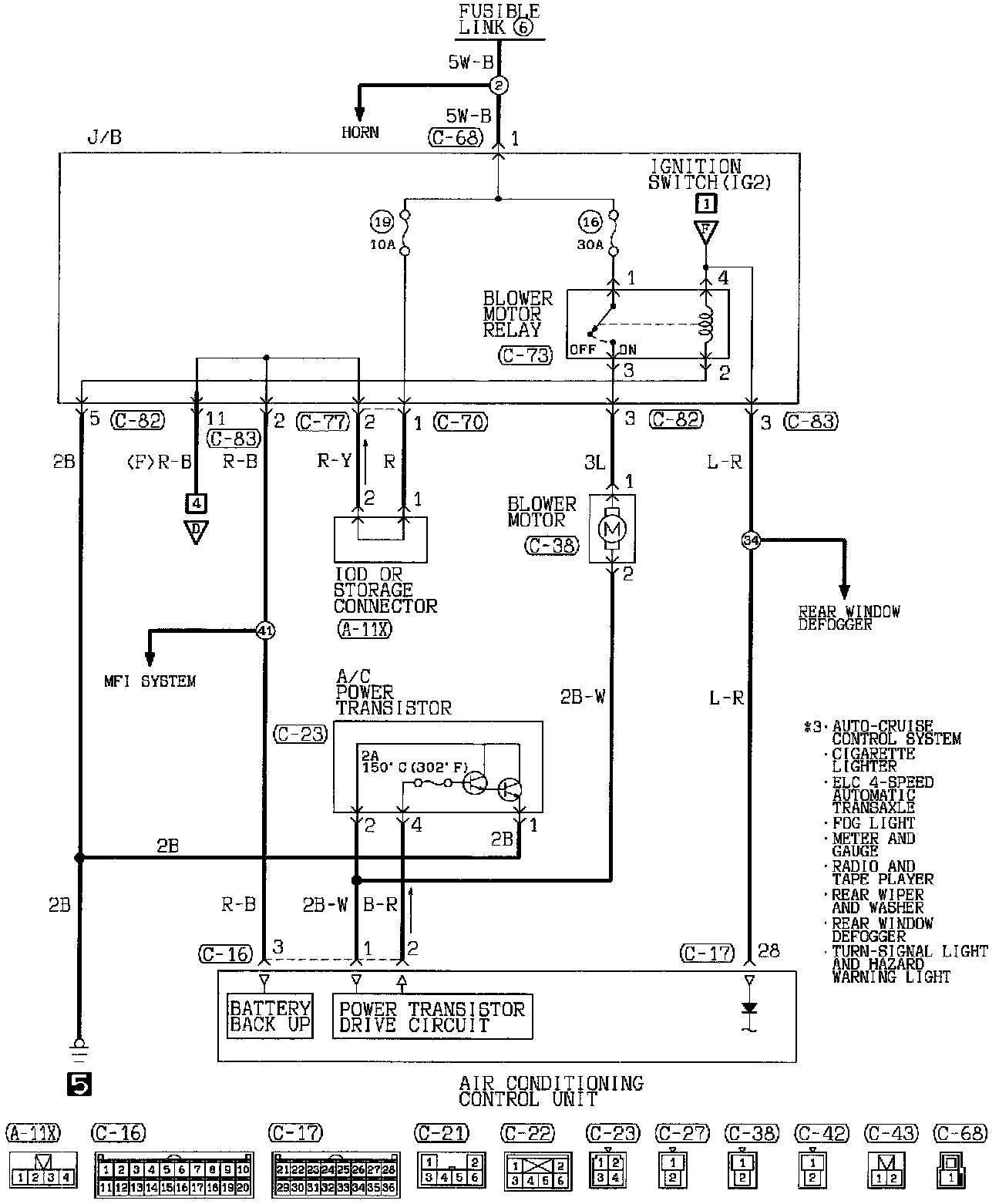

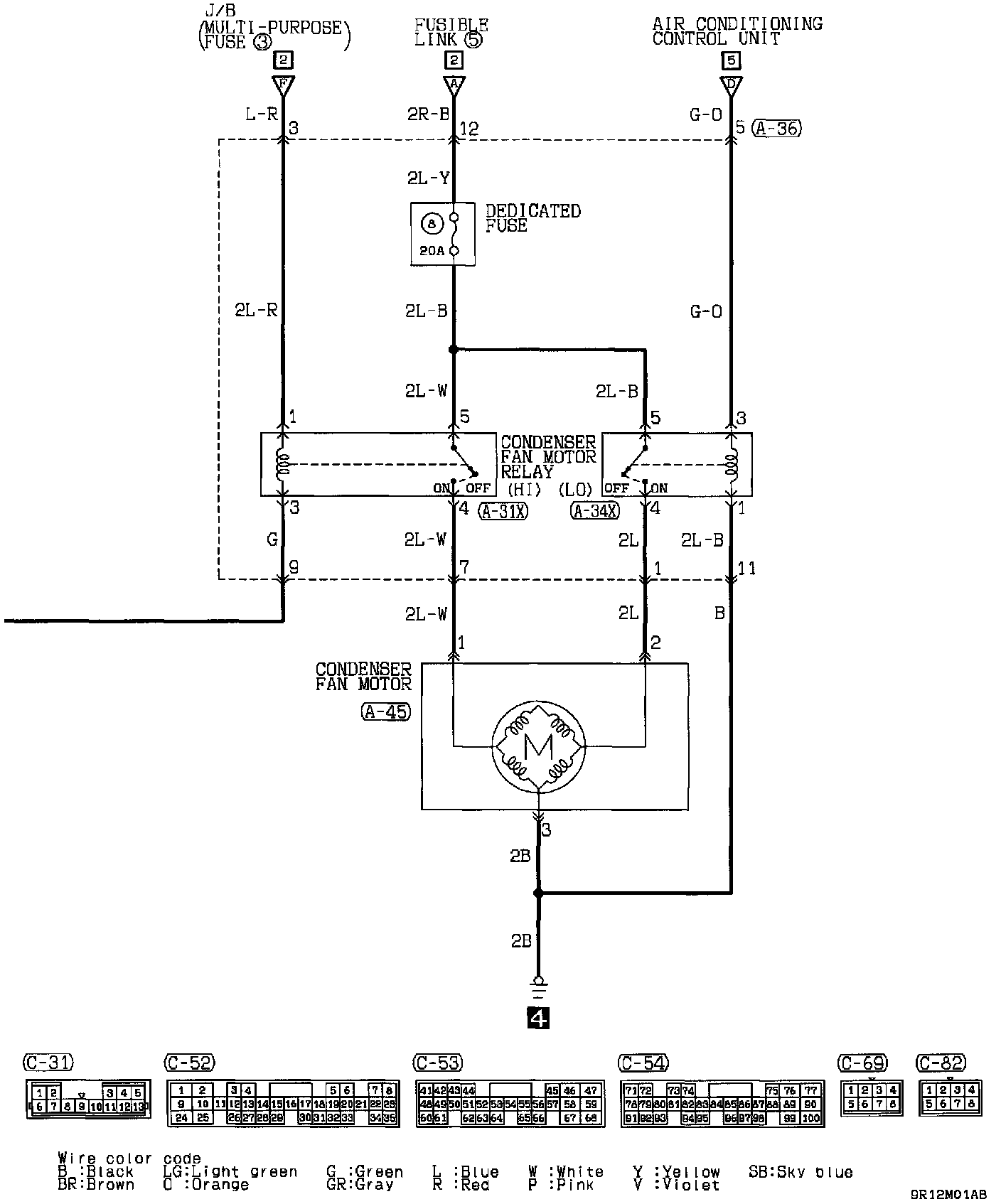

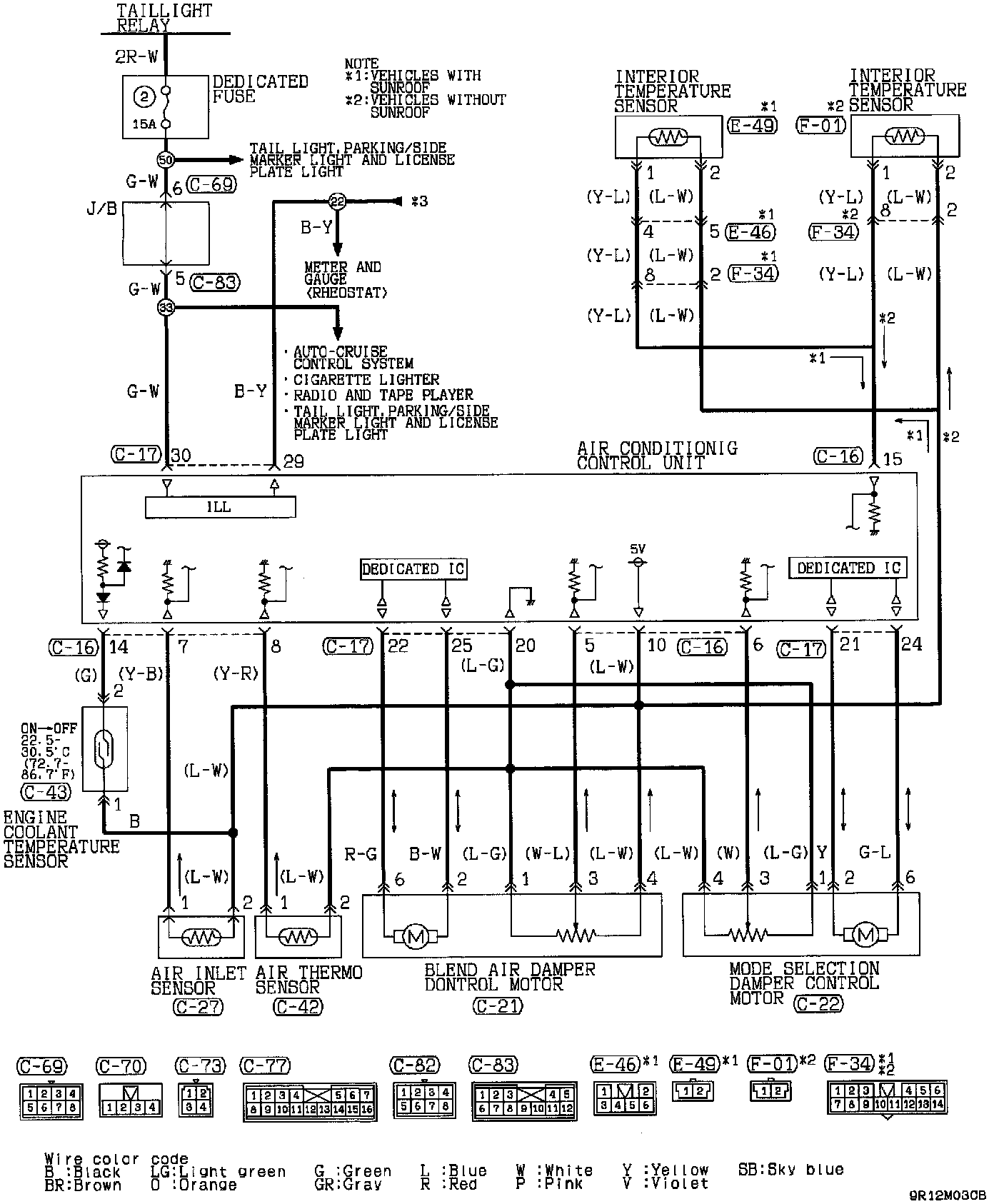

Auto Air Conditioning System (Part 1 Of 6):



Auto Air Conditioning System (Part 2 Of 6):



Auto Air Conditioning System (Part 3 Of 6):



Auto Air Conditioning System (Part 4 Of 6):



Auto Air Conditioning System (Part 5 Of 6):



Auto Air Conditioning System (Part 6 Of 6):
