Inspection Terminal/Connector Locations

Overview Of A & B:

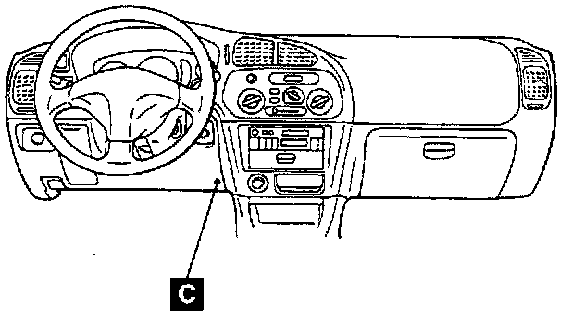

Overview C:




Views A & B:

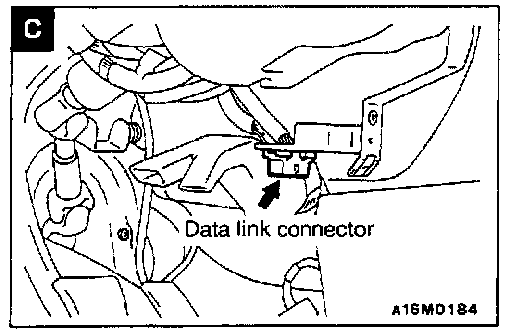

View C:





Name Symbol
Data Link Connector C
Engine Speed Detection Connector A
Fuel Pump Check connector B
