Display Signal Circuit Between Multi-Display and Television Display Assembly
Display Signal Circuit between Multi-display and Television Display AssemblyDESCRIPTION
This circuit sends a DVD image signal from the television display assembly to the multi-display.
This circuit is for a navigation system that has a radio receiver with a built-in CD changer.

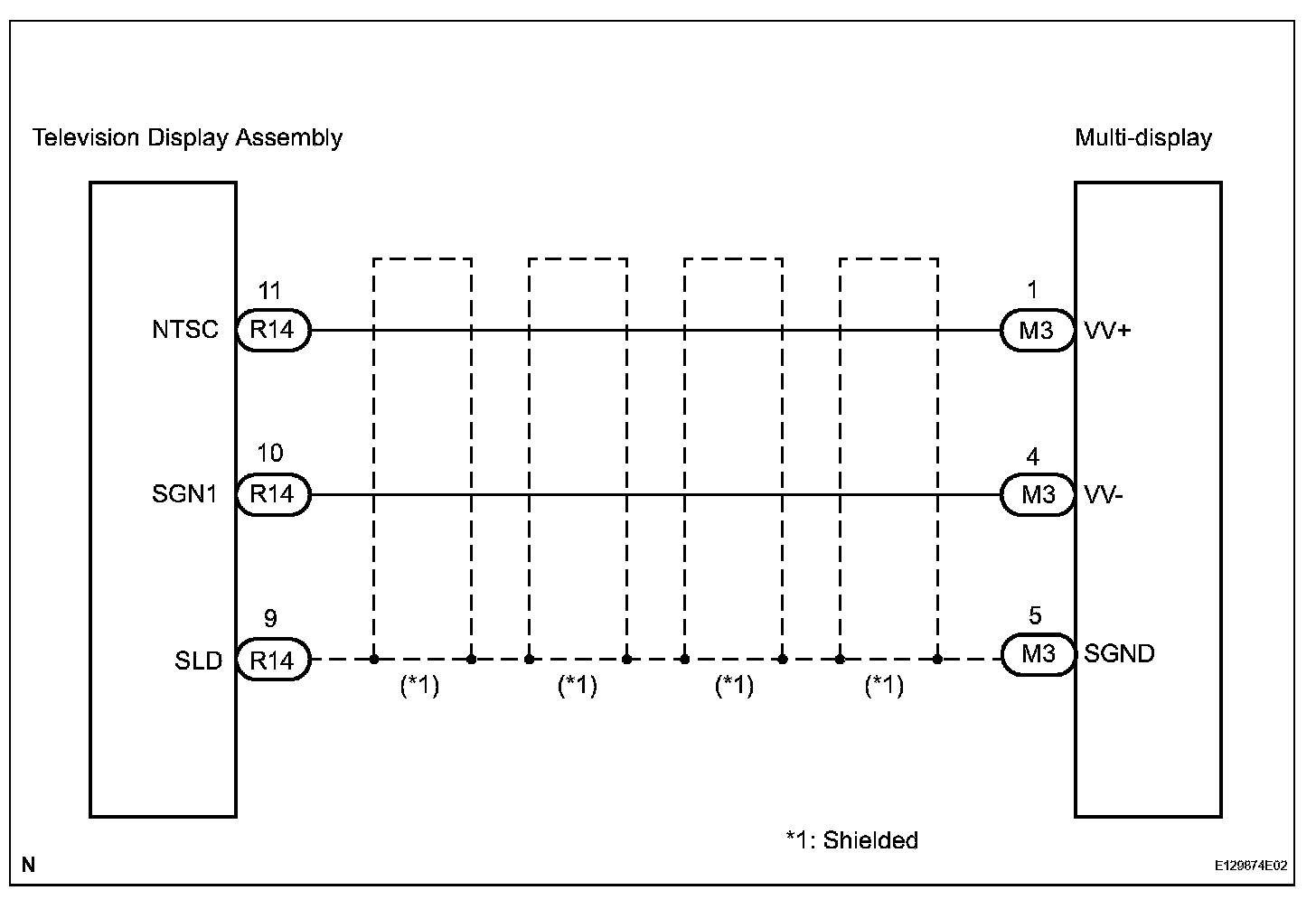

Wiring Diagram:
Step 1-2:

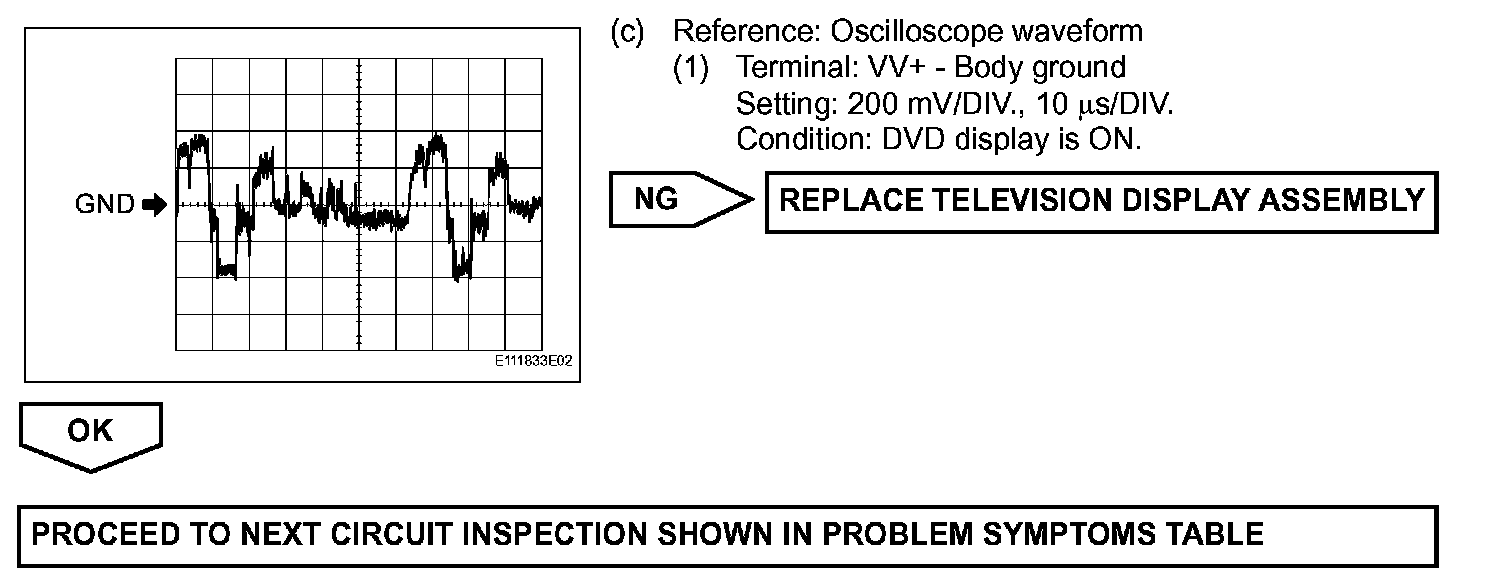

Step 2 (Continued):

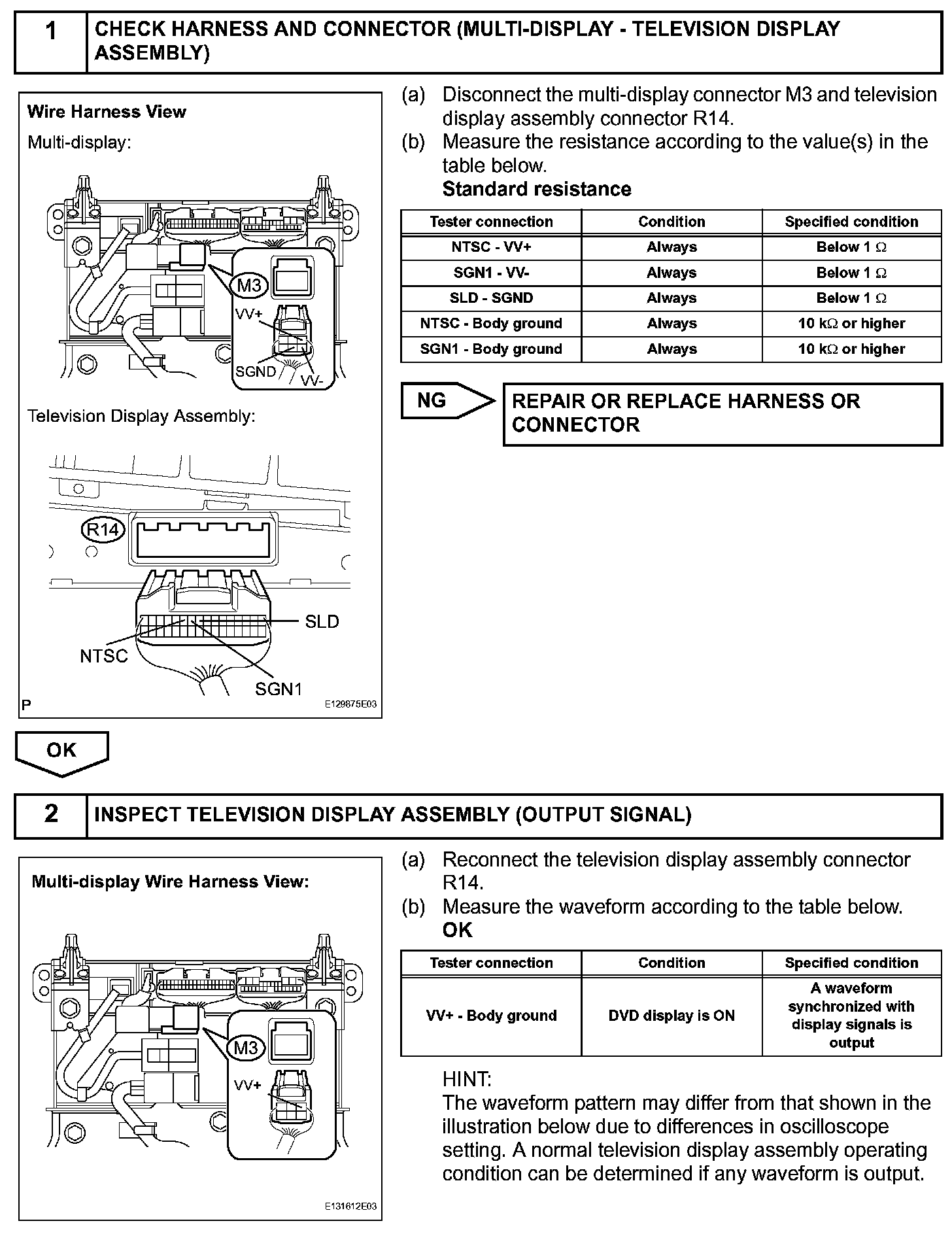

INSPECTION PROCEDURE
