Relay Block
Connector Pin Outs (Part 28 Of 78):
Relay Center

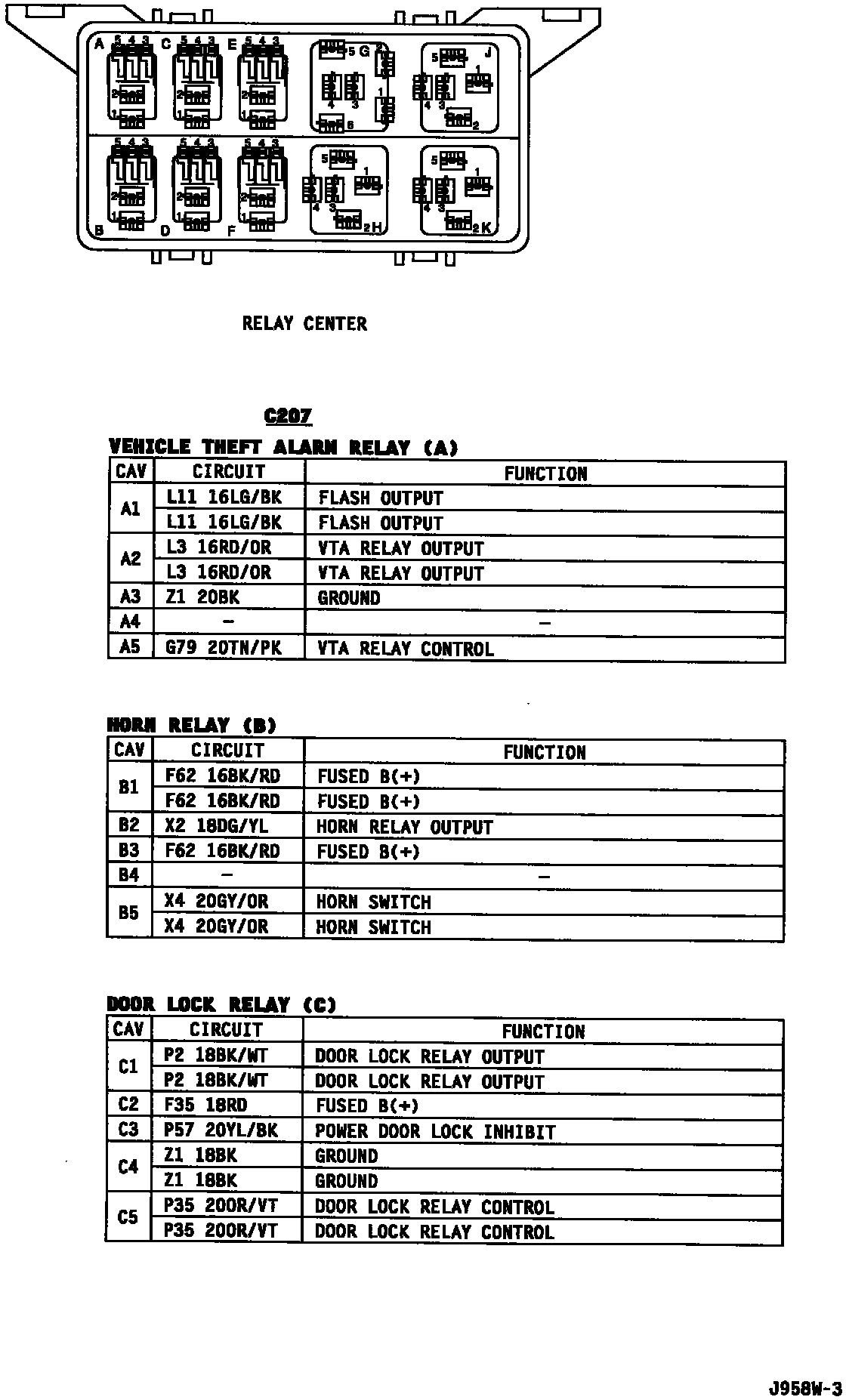

View with Relays A, B and C
Connector Pin Outs (Part 29 Of 78):

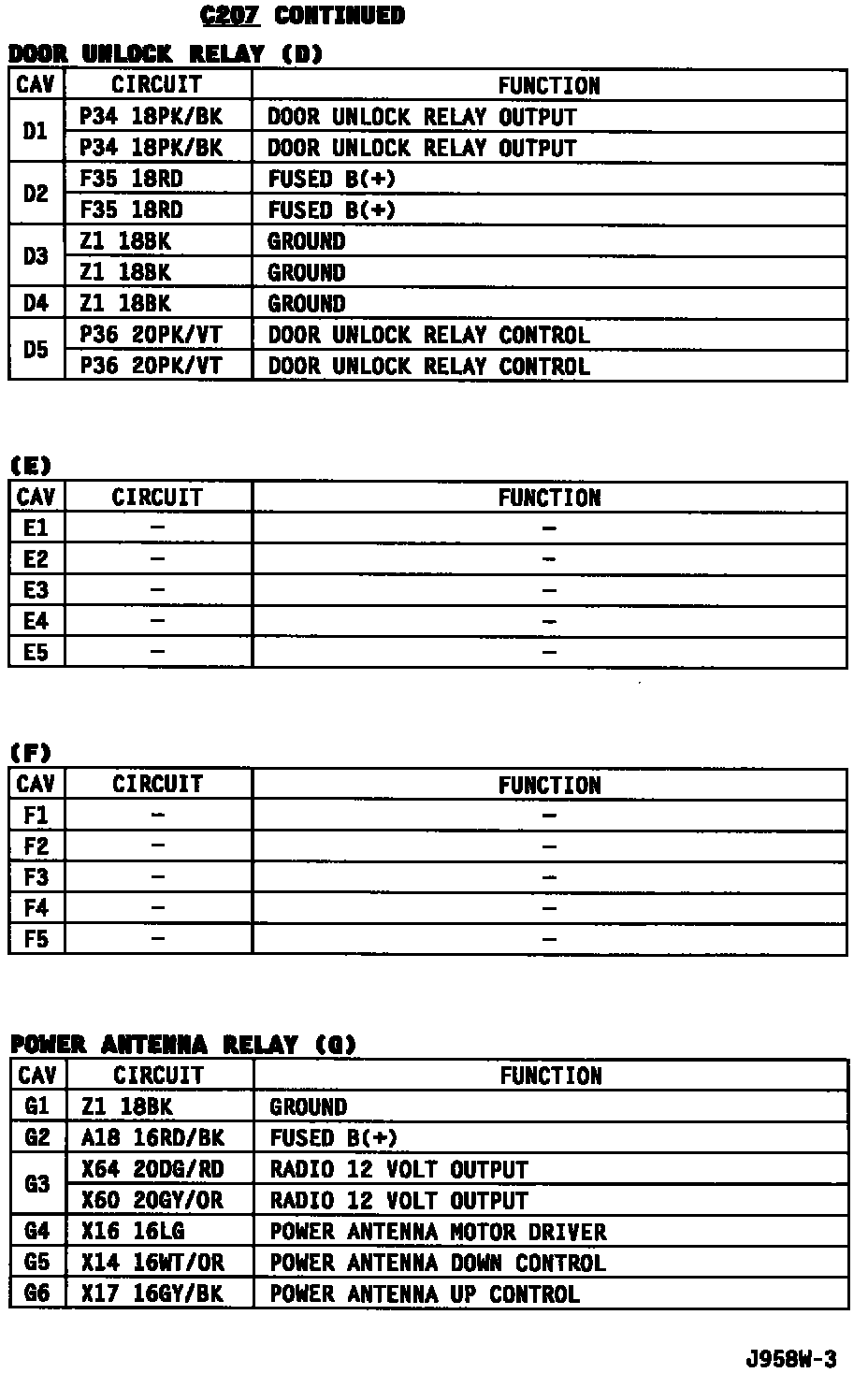

Relays D, E, F and G (E and F are empty)
Connector Pin Outs (Part 30 Of 78):
Relays H, J and K (no
relay
is labeled I).
