Procedure 1, A.S.C.D. Control Cannot Be Set

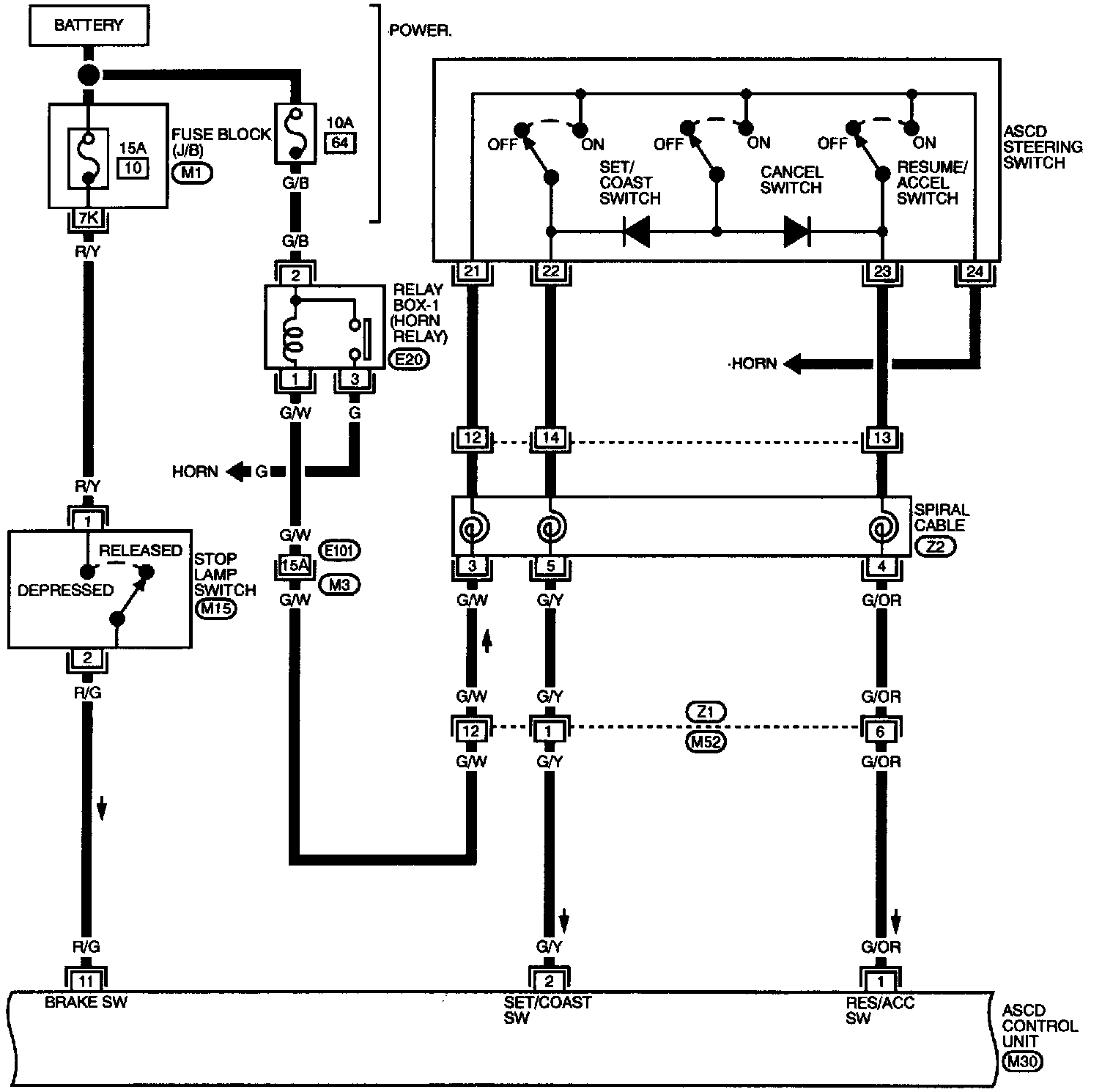

Fig. 34 ASCD Wiring Diagram (part 1 Of 5):

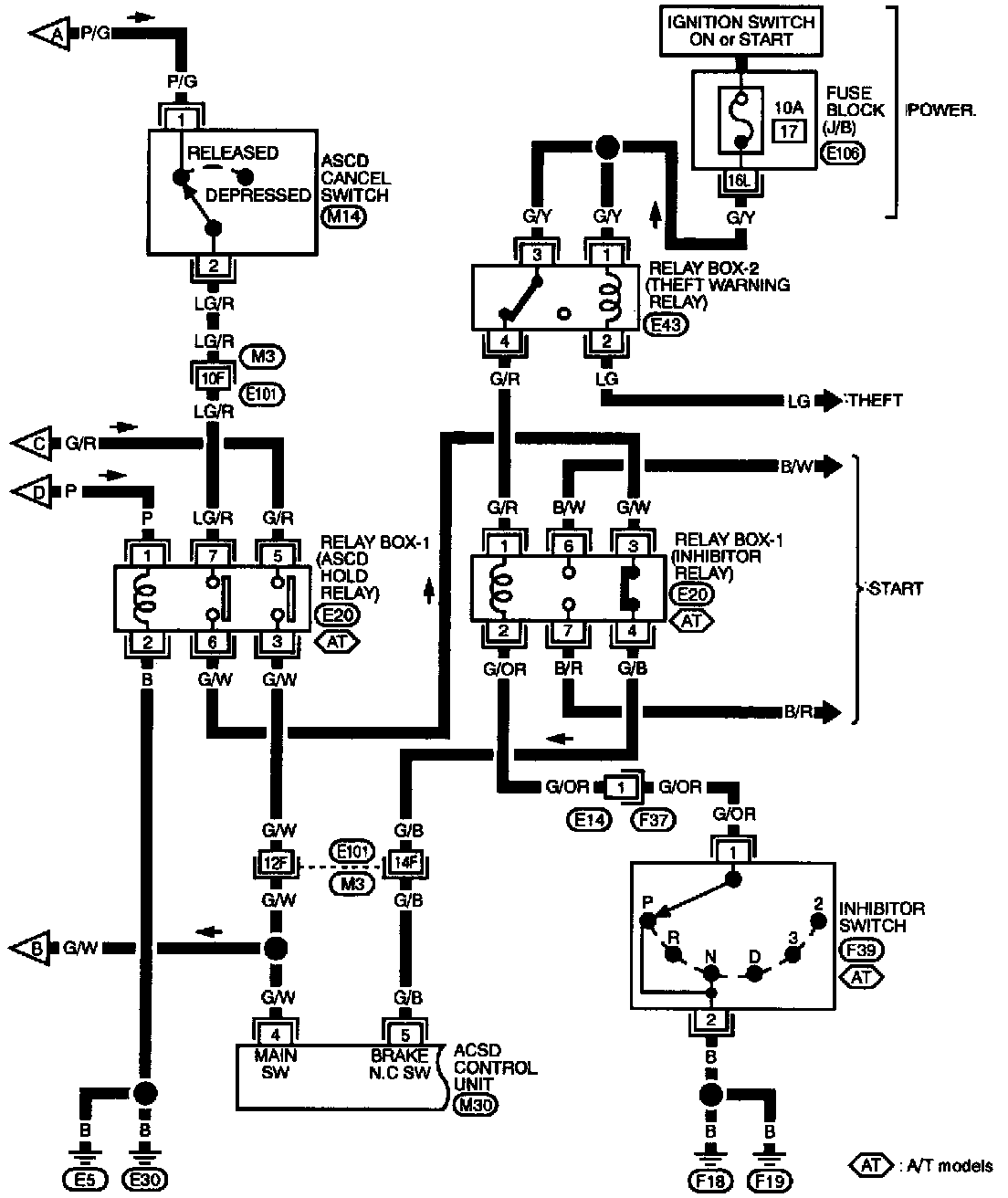

Fig. 34 ASCD Wiring Diagram (part 2 Of 5):

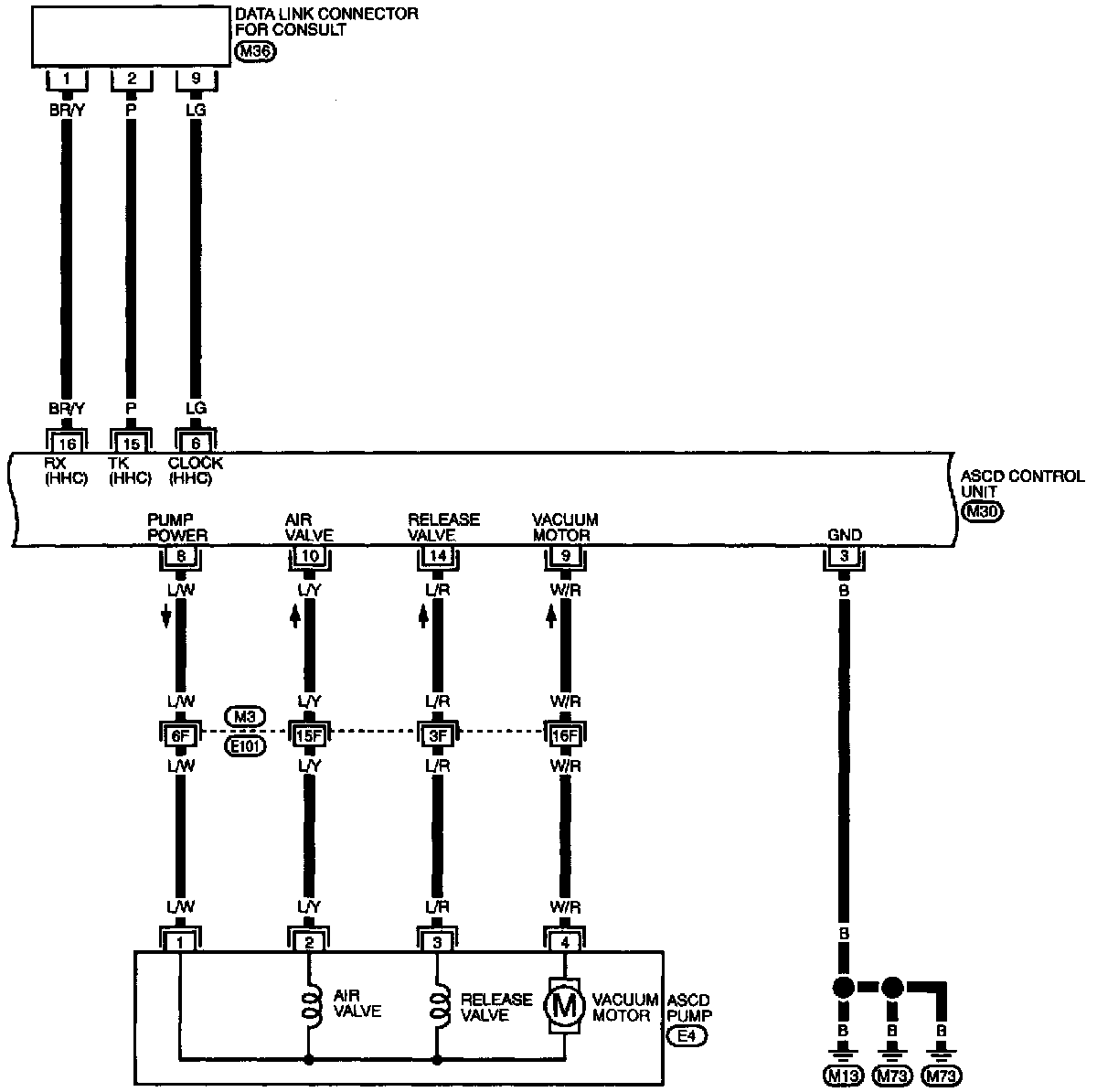

Fig. 34 ASCD Wiring Diagram (part 3 Of 5):

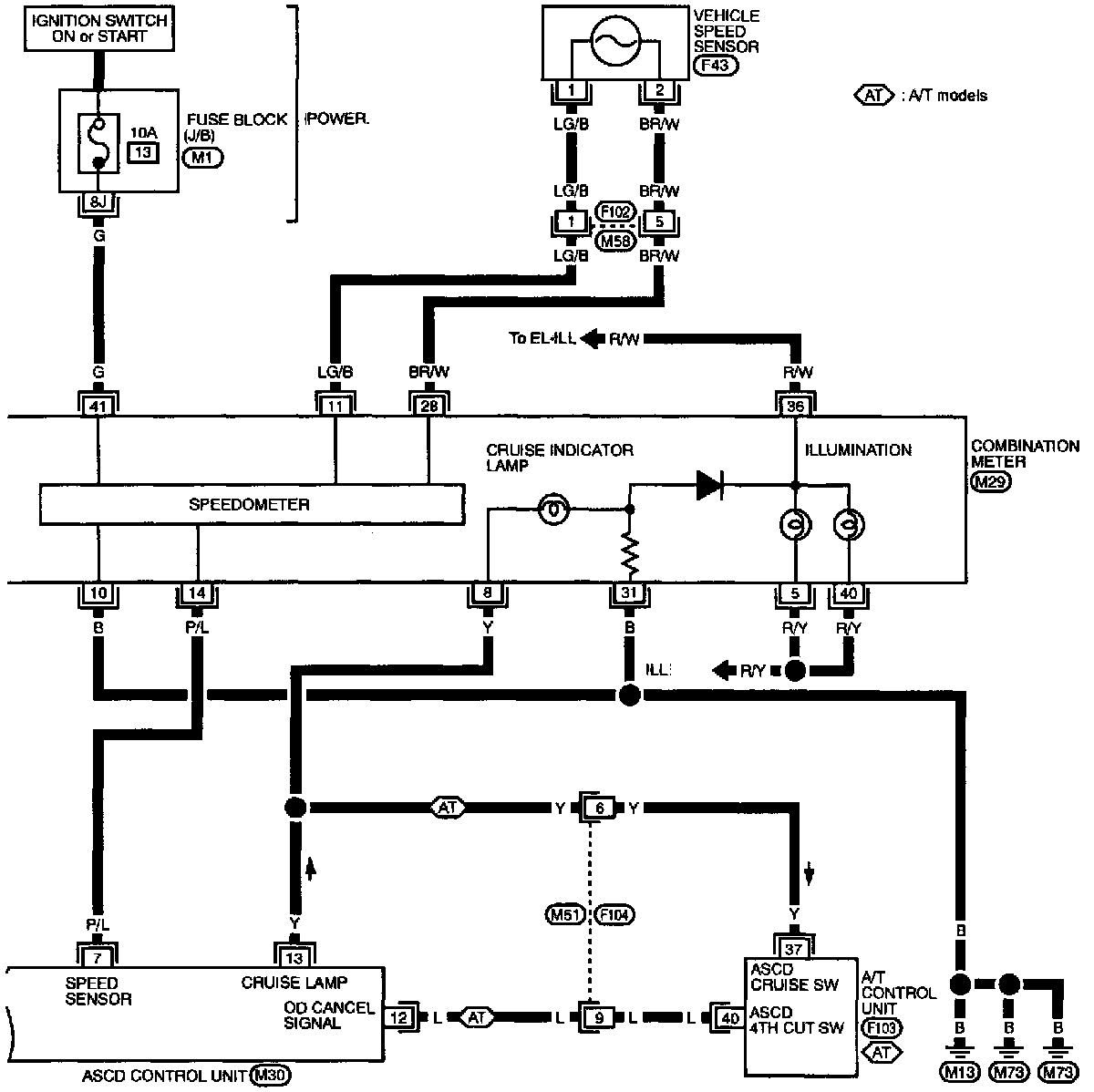

Fig. 34 ASCD Wiring Diagram (Part 4 Of 5):
Fig. 34 ASCD Wiring Diagram (part 5 Of 5):
WIRING DIAGRAM

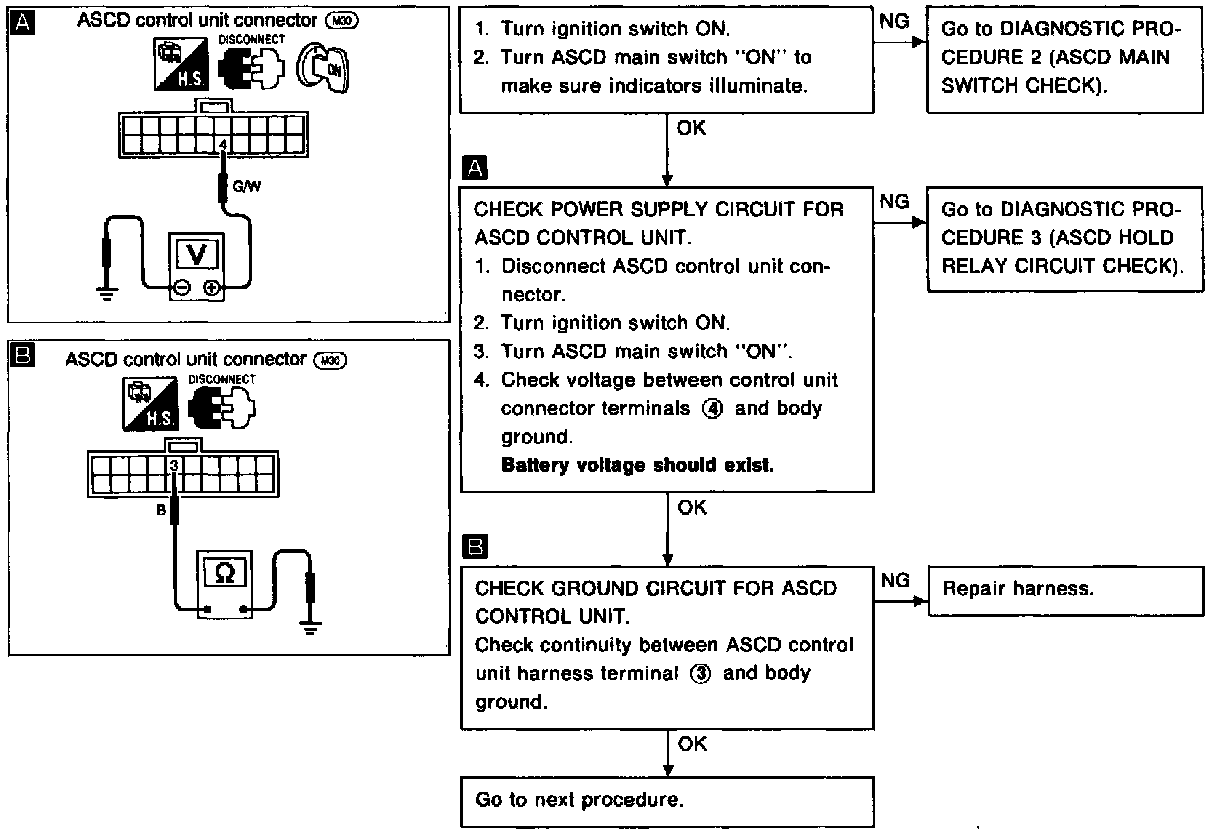

Fig. 25 Diagnostic Procedure 1, Power Supply & Ground Circuit Check:
DIAGNOSTIC CHARTS
