Crankshaft Position Sensor Circuit
Crankshaft Position Sensor Circuit

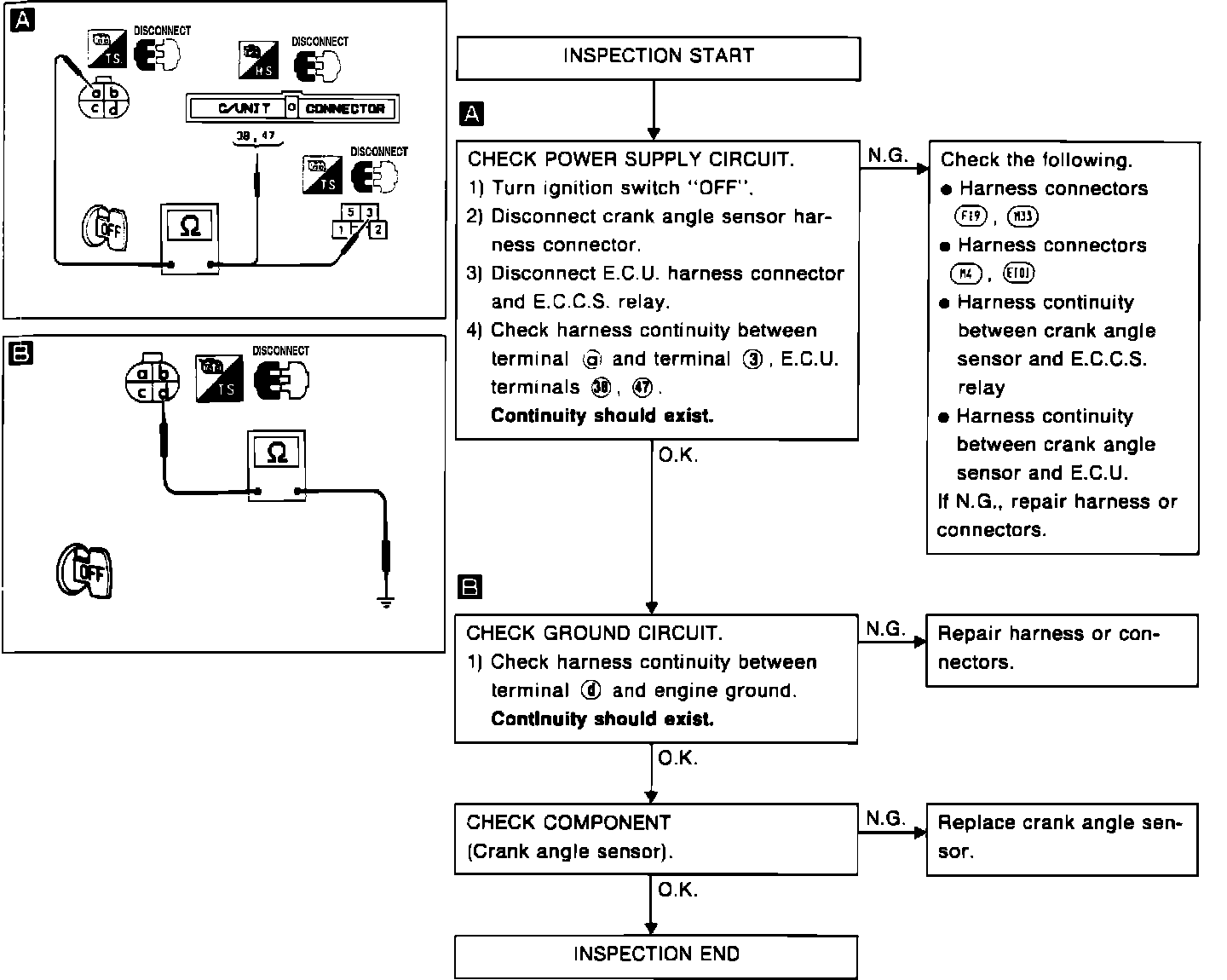

Fig. 86 Component Circuit Diagnosis, Crank Angle Sensor:
