Steering Shaft, Lower Bearing
Steering Shaft Lower Bearing ReplacementRemoval Procedure
Caution: Refer to SIR Caution in Service Precautions.
1. Disable the SIR system.

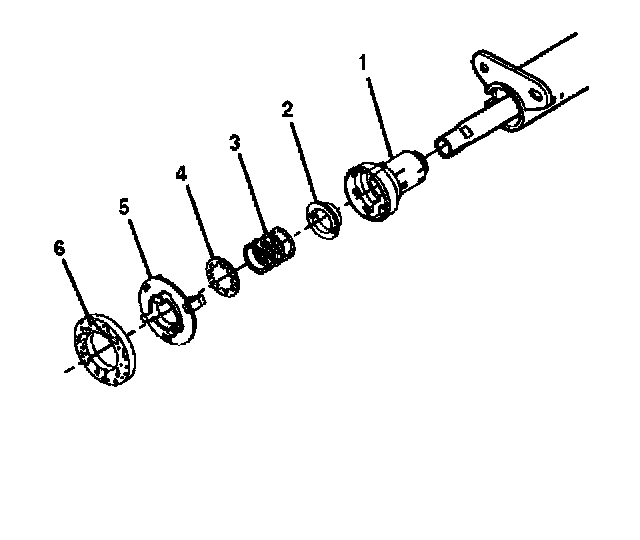

2. Remove the following from the steering shaft:
2.1. Steering shaft seal (6)
2.2. Sensor retainer (5)
2.3. Lower spring retainer (4)
2.4. Lower bearing spring (3)
2.5. Lower bearing seat (2)
2.6. Adapter and bearing assembly (1)
Installation Procedure

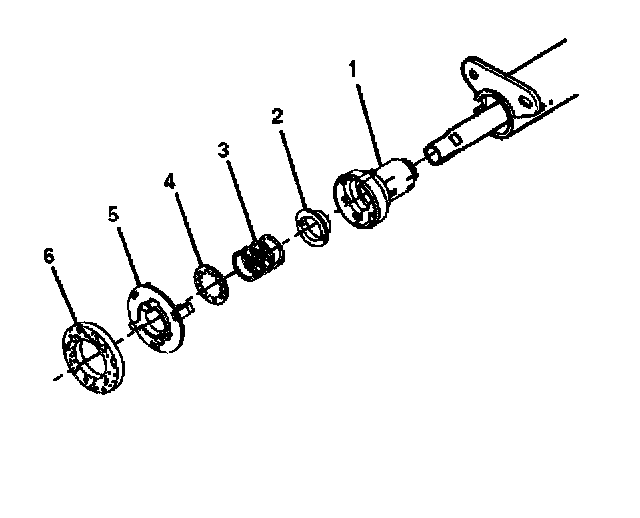

1. Install the following to the steering shaft:
1.1. Adapter and bearing assembly (1)
1.2. Lower bearing seat (2)
1.3. Lower bearing spring (3)
1.4. Lower spring retainer (4)
1.5. Sensor retainer (5)
1.6. Steering shaft seal (6)
2. Enable the SIR system.
